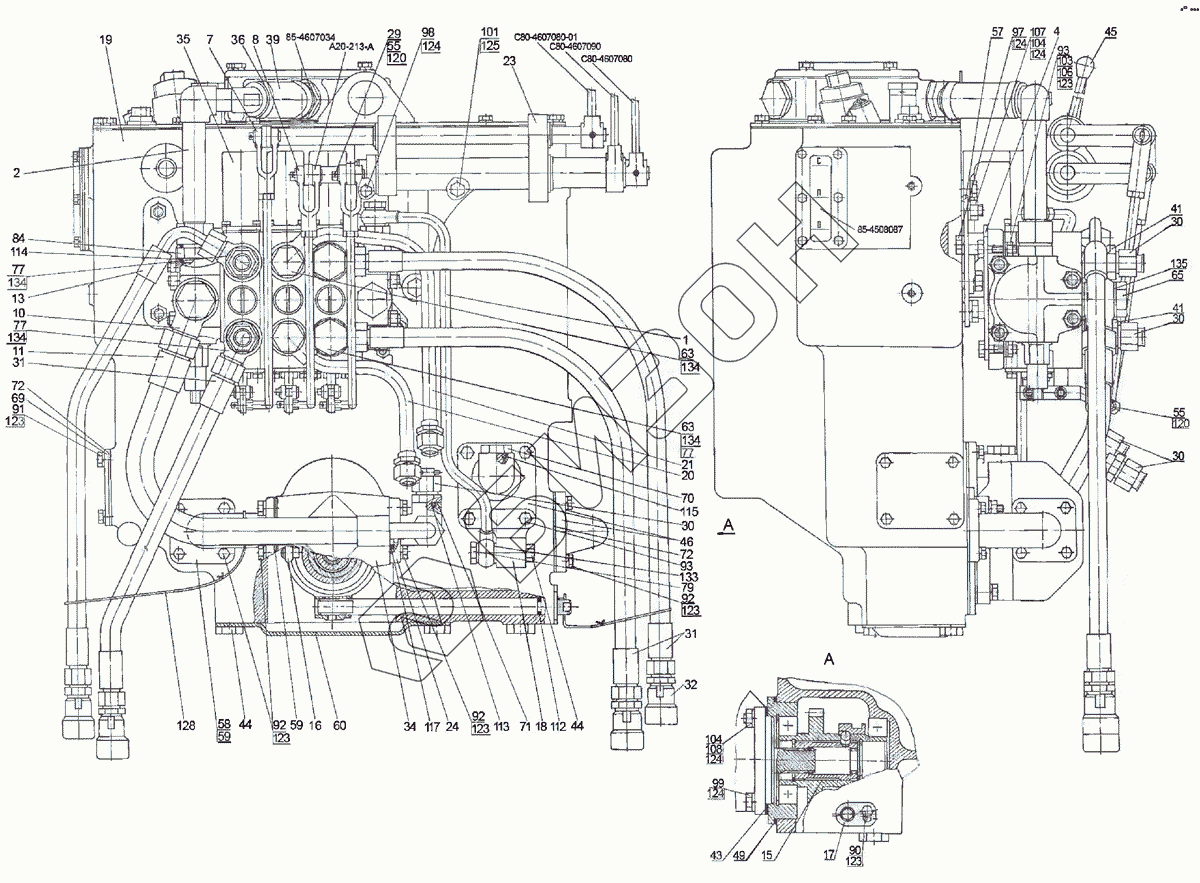

Графический каталог запасных частей к технике: МТЗ-900/920/950/952. Гидросистема Р85-4600015

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
Р85-4600015-02
85-4607034
С80-4607090
С80-4607080
А20-213-А
С80-4607080-01
1
2
4
7
8
10
11
13
15
16
17
18
19
20
21
23
24
24
29
30
30
30
30
31
31
32
34
34
35
36
39
41
41
43
44
44
45
46
49
55
55
57
58
59
59
60
63
63
63
69
70
71
72
72
77
77
77
79
84
90
91
92
92
92
93
93
97
98
99
101
103
104
104
106
107
108
112
113
114
115
117
120
120
123
123
123
123
123
123
124
124
124
124
125
128
133
134
134
134
134
135
Позиция на иллюстрации Заводской номер детали Название детали Цена
Р85-4600015-02 Р85-4600015-02 Гидросистема
Загрузка ...
85-4607034 85-4607034 Штуцер
Загрузка ...
С80-4607090 С80-4607090 Рычаг
Загрузка ...
С80-4607080 С80-4607080 Рычаг
Загрузка ...
А20-213-А А20-213-А Вилка
Загрузка ...
С80-4607080-01 С80-4607080-01 Рычаг
Загрузка ...
1 Р85-4607110 Труба
Загрузка ...
2 Р85-4607425 Труба
Загрузка ...
4 Р1221-4607030 Кронштейн
Загрузка ...
7 Р1221-4607260 Тяга
Загрузка ...
8 Р1221-4607260-01 Тяга
Загрузка ...
10 952-4607080 Штуцер
Загрузка ...
11 952-4607140 Рукав высокого давления
Загрузка ...
13 680-4607140-04 Рукав высокого давления
Загрузка ...
15 80-4604010 Привод насоса
Загрузка ...
16 85-4604030 Вилка
Загрузка ...
17 85-4604040-Б Вал
Загрузка ...
18 85-4607435 Кронштейн
Загрузка ...
19 85-4608010 Корпус гидросистемы
Загрузка ...
20 85-4607060-Б Труба
Загрузка ...
21 85-4607080-Б Труба
Загрузка ...
23 80-4607040-04 Кронштейн
Загрузка ...
24 Д80-4607100 Патрубок
Загрузка ...
29 А61-030-А1 Палец
Загрузка ...
30 Н.036.12.010 Заглушка
Загрузка ...
31 ПН.036.83.040 Рукав высокого давления
Загрузка ...
32 М036.50Б.10 Корпус левый
Загрузка ...
34 НШ32Д-3 Насос шестеренный
Загрузка ...
34 НШ32УКФ-3 Насос шестеренный
Загрузка ...
35 РП70-1221С Распределитель
Загрузка ...
36 ХС-31 Хомут
Загрузка ...
39 Р85-4607063 Шланг
Загрузка ...
41 952-4607061 Штуцер
Загрузка ...
43 36-1022054-А Прокладка
Загрузка ...
44 1221-1802091 Пробка резьбовая
Загрузка ...
45 70-3401093 Наконечник
Загрузка ...
46 85-3407101 Патрубок
Загрузка ...
49 70-4604037 Прокладка
Загрузка ...
55 70-4607144 Шайба
Загрузка ...
57 50-4607032-Б Кронштейн
Загрузка ...
58 50-4607096-А Патрубок
Загрузка ...
59 50-4607097 Прокладка
Загрузка ...
60 50-4607099 Крышка
Загрузка ...
63 40-4607032 Болт
Загрузка ...
65 40-4607037 Болт
Загрузка ...
69 80-4608019 Крышка
Загрузка ...
70 85-4608021 Пробка
Загрузка ...
71 70-1405089 Штуцер
Загрузка ...
72 70-4608033 Прокладка
Загрузка ...
77 530-4614029 Угольник
Загрузка ...
79 Д18-051 Болт
Загрузка ...
84 Н.036.04.011 Штуцер ввертной
Загрузка ...
90 М8-6gx16.88.35.019 Болт
Загрузка ...
91 М8-6gx20.88.35.019 Болт
Загрузка ...
92 М8-6gx25.88.35.019 Болт
Загрузка ...
93 M8-6gx30.88.35.019 Болт
Загрузка ...
97 M10-6gx20.88.35.019 Болт
Загрузка ...
98 M10-6gx30.88.35.019 Болт
Загрузка ...
99 M10-6gx40.88.35.019 Болт
Загрузка ...
101 M12-6gx35.88.35.019 Болт
Загрузка ...
103 M8-6H.6.019 Гайка
Загрузка ...
104 М10-6Н.6.019 Гайка
Загрузка ...
106 С8.01.019 Шайба
Загрузка ...
107 М103р/6gx20.66.019 Шпилька
Загрузка ...
108 М103р/6gx35.66.019 Шпилька
Загрузка ...
112 013-017-25-1-4 Кольцо
Загрузка ...
113 017-022-30-1-4 Кольцо
Загрузка ...
114 021-024-19-2-2 Кольцо
Загрузка ...
115 021-025-25-1-4 Кольцо
Загрузка ...
117 035-040-30-1-4 Кольцо
Загрузка ...
120 3,2x18.019 Шплинт
Загрузка ...
123 Шайба
Загрузка ...
124 10ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
125 12ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
128 1,0-О-С Проволока
Загрузка ...
133 4600.18 Шайба РМ14
Загрузка ...
134 4600.20 Шайба РМ1/2
Загрузка ...
135 4600.22 Шайба РМ24
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
