Графический каталог запасных частей к технике: МТЗ-900/920/950/952. Гидроцилиндр 50x25-200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
Ц50-3405215-А-01
Ц50-3405215-А
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18

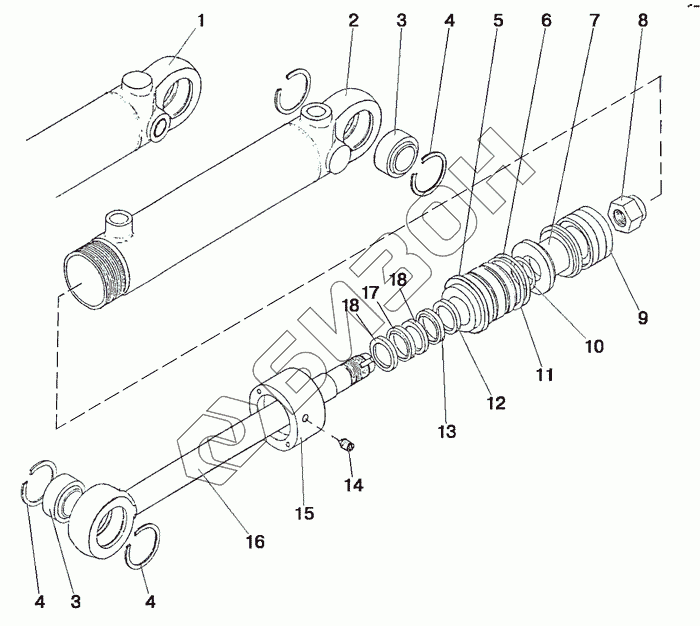

Позиция на иллюстрации Заводской номер детали Название детали Цена
Ц50-3405215-А-01 Ц50-3405215-А-01 Гидроцилиндр
Загрузка ...
Ц50-3405215-А Ц50-3405215-А Гидроцилиндр
Загрузка ...
1 Ц50-3405220-01 Корпус цилиндра
Загрузка ...
2 Ц50-3405220 Корпус цилиндра
Загрузка ...
3 ШС-25 Подшипник
Загрузка ...
4 С42 Кольцо
Загрузка ...
5 Ц50-3405218-Б Крышка передняя
Загрузка ...
6 045-050-30-1-4 Кольцо
Загрузка ...
7 Ц50-3405223-Б Поршень
Загрузка ...
8 Ц50-3405222 Гайка
Загрузка ...
9 24251797 Уплотнение поршня
Загрузка ...
10 025-028-19-1-4 Кольцо
Загрузка ...
11 Ц50-3405228 Кольцо защитное
Загрузка ...
12 24223269 Уплотнение штока
Загрузка ...
13 24004792 Манжета штока
Загрузка ...
14 А.М8-6gx10.45Н.40Х.05 Винт
Загрузка ...
15 Ц50-3405224 Гайка
Загрузка ...
16 Ц50-3405221-Б Шток
Загрузка ...
17 24223123 Уплотнение штока
Загрузка ...
18 24226044 Направляющая штока
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
