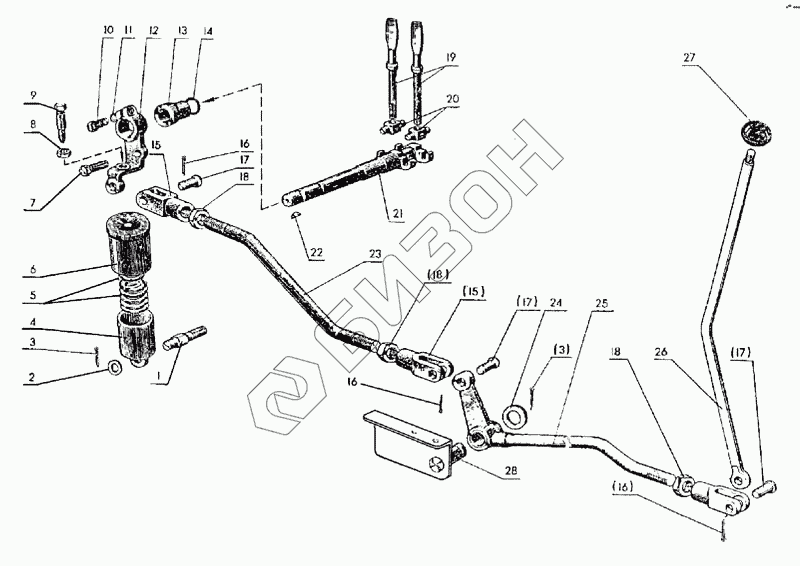

Графический каталог запасных частей к технике: МТЗ-90/92. Управление BOM
70-4216010-Б
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
17
17
18
18
18
19
20
21
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-4216010-Б | 70-4216010-Б | Установка управления ВОМ |
Загрузка ...
|
|
| 70-4216065 | 70-4216065 | Рычаг с осью и гайкой в сборе |
Загрузка ...
|
|
| 1 | 70-4216048-Б | Болт |
Загрузка ...
|
|
| 2 | ШЧ 16 | Шайба |
Загрузка ...
|
|
| 3 | 4x36 | Шплинт |
Загрузка ...
|
|
| 4 | 70-4216013 | Стакан |
Загрузка ...
|
|
| 5 | 70-4216040 | Пружина со стаканами в сборе |
Загрузка ...
|
|
| 5 | 70-4216011 | Пружина |
Загрузка ...
|
|
| 6 | 70-4216015 | Крышка |
Загрузка ...
|
|
| 7 | М10x60 | Болт |
Загрузка ...
|
|
| 8 | М16 | Гайка |
Загрузка ...
|
|
| 9 | 70-4216023-А | Болт |
Загрузка ...
|
|
| 10 | М12x35 | Болт |
Загрузка ...
|
|
| 11 | ШП 12 | Шайба |
Загрузка ...
|
|
| 12 | 50-4216022-А | Рычаг |
Загрузка ...
|
|
| 13 | 50-4216024 | Втулка |
Загрузка ...
|
|
| 14 | НШ10-0101037 | Кольцо |
Загрузка ...
|
|
| 15 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 16 | 3,2x18.016 | Шплинт |
Загрузка ...
|
|
| 17 | 12x32 | Палец |
Загрузка ...
|
|
| 18 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 19 | 50-4216028-Б | Винт |
Загрузка ...
|
|
| 20 | 50-4216034 | Ось |
Загрузка ...
|
|
| 21 | 50-4216070-Б | Валик управления с осью в сборе |
Загрузка ...
|
|
| 21 | 50-4216018 | Валик |
Загрузка ...
|
|
| 22 | 6x11 | Шпонка |
Загрузка ...
|
|
| 23 | 70-4216060-Б | Тяга рычага с осью и гайкой в сборе |
Загрузка ...
|
|
| 23 | 70-4216043-Б | Тяга |
Загрузка ...
|
|
| 24 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 25 | 70-4216050-Б | Рычаг |
Загрузка ...
|
|
| 26 | 70-4216081-Б | Стержень |
Загрузка ...
|
|
| 27 | 12-12сб-108 | Рукоятка |
Загрузка ...
|
|
| 28 | 70-4216069 | Валик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
