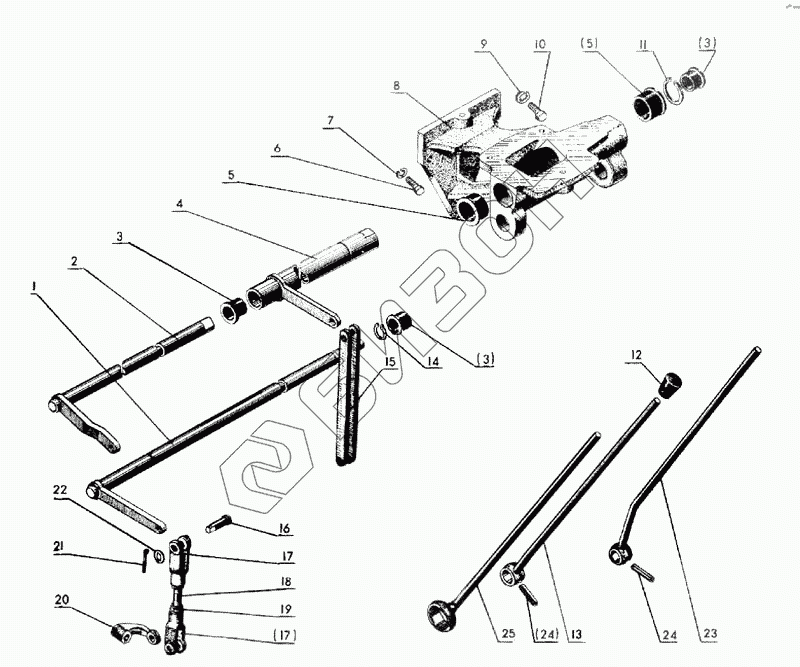

Графический каталог запасных частей к технике: МТЗ-90/92. Управление гидроузлами
1
2
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-4607040 | 70-4607040 | Кронштейн в сборе |
Загрузка ...
|
|
| 1 | 70-4607220-Б | Вал |
Загрузка ...
|
|
| 2 | 70-4607250 | Вал |
Загрузка ...
|
|
| 3 | 5 0-4 60 70 78-А | Втулка |
Загрузка ...
|
|
| 4 | 70-4607240 | Вал |
Загрузка ...
|
|
| 5 | 50-460779-А-1 | Втулка |
Загрузка ...
|
|
| 6 | М10x30 | Болт |
Загрузка ...
|
|
| 7 | ШП 10 | Шайба |
Загрузка ...
|
|
| 8 | 70-4607017-Б | Кронштейн |
Загрузка ...
|
|
| 9 | ШП 12 | Шайба |
Загрузка ...
|
|
| 10 | М12x35 | Болт |
Загрузка ...
|
|
| 11 | 2С32 | Кольцо |
Загрузка ...
|
|
| 12 | А61.01.014 | Рукоятка |
Загрузка ...
|
|
| 13 | 70-4607076 | Рычаг |
Загрузка ...
|
|
| 14 | 2С18 | Кольцо |
Загрузка ...
|
|
| 15 | 70-4607087 | Тяга |
Загрузка ...
|
|
| 16 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 17 | А20-213-А | Вилка |
Загрузка ...
|
|
| 18 | 50-4607087 | Тяга |
Загрузка ...
|
|
| 19 | М8 | Гайка |
Загрузка ...
|
|
| 20 | 50-4607086-А | Рычаг |
Загрузка ...
|
|
| 21 | 3,2x18-001 | Шплинт |
Загрузка ...
|
|
| 22 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 23 | 70-4607074 | Рычаг |
Загрузка ...
|
|
| 24 | 8x30 | Палец |
Загрузка ...
|
|
| 25 | 70-4607077 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
