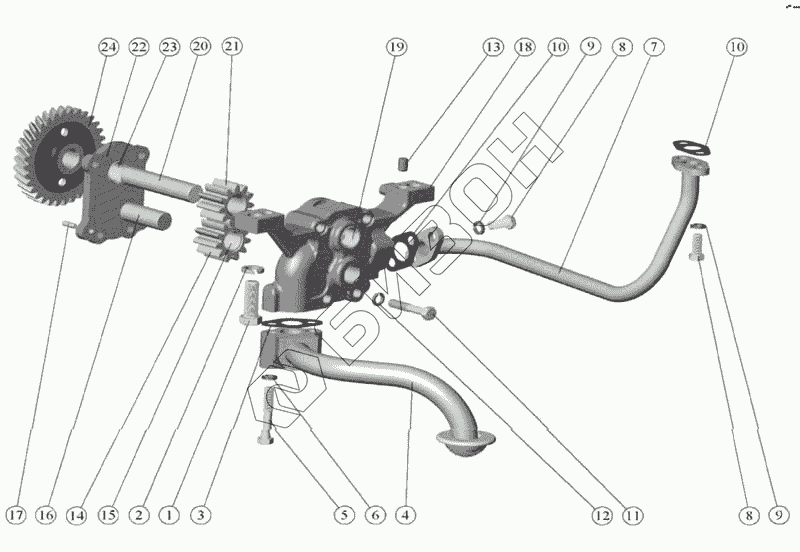

Графический каталог запасных частей к технике: МТЗ-90/92. Установка масляного насоса
240-1400010-Б
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1403020 | 240-1403020 | Корпус со втулкой в сборе |
Загрузка ...
|
|
| 240-1403120-А-02 | 240-1403120-А-02 | Вал |
Загрузка ...
|
|
| 240-1402000-А3 | 240-1402000-А3 | Установка приемника масляного насоса |
Загрузка ...
|
|
| 240-1400010-Б | 240-1400010-Б | Установка масляного насоса |
Загрузка ...
|
|
| 240-1403150 | 240-1403150 | Крышка со втулкой в сборе |
Загрузка ...
|
|
| 245-1403010 | 245-1403010 | Насос масляный |
Загрузка ...
|
|
| 1 | M12-6gx40 | Болт |
Загрузка ...
|
|
| 2 | 12Т 65Г 06 | Шайба |
Загрузка ...
|
|
| 3 | 50-1402053 | Прокладка |
Загрузка ...
|
|
| 4 | 240-1402010-А3 | Маслоприемник |
Загрузка ...
|
|
| 5 | M8-6gx50 | Болт |
Загрузка ...
|
|
| 6 | 8Т 65Г 06 | Шайба |
Загрузка ...
|
|
| 7 | 50-1403015-А | Патрубок |
Загрузка ...
|
|
| 8 | M8-6gx20 | Болт |
Загрузка ...
|
|
| 9 | 8Т 65Г 06 | Шайба |
Загрузка ...
|
|
| 10 | 50-1403033 | Прокладка |
Загрузка ...
|
|
| 11 | M8-6gx50 | Болт |
Загрузка ...
|
|
| 12 | 8Т 65Г 06 | Шайба |
Загрузка ...
|
|
| 13 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 14 | 50-1403115-Б | Шестерня |
Загрузка ...
|
|
| 15 | А57.03.028-А | Втулка |
Загрузка ...
|
|
| 15 | Д08-002-А | Втулка |
Загрузка ...
|
|
| 16 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 17 | 50-1403233 | Штифт |
Загрузка ...
|
|
| 18 | 240-1403025 | Корпус |
Загрузка ...
|
|
| 19 | 50-1403019-Б | Втулка корпуса |
Загрузка ...
|
|
| 19 | А57.03.026-А | Втулка |
Загрузка ...
|
|
| 20 | 50-1403052-В | Валик |
Загрузка ...
|
|
| 21 | 50-1403075-В | Шестерня |
Загрузка ...
|
|
| 22 | 240-1403155 | Крышка |
Загрузка ...
|
|
| 23 | А57.03.027-А | Втулка |
Загрузка ...
|
|
| 23 | 50-1403012-Б | Втулка корпуса |
Загрузка ...
|
|
| 24 | 50-1403110-Б | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
