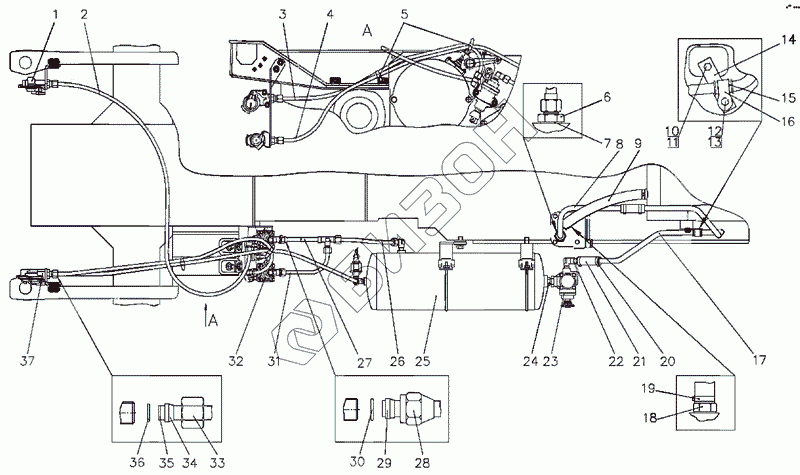

Графический каталог запасных частей к технике: МТЗ-920.4/952.4. Пневмопривод
920М-3506705-01
920М-3506705
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 920М-3506705-01 | 920М-3506705-01 | Пневмопривод |
Загрузка ...
|
|
| 920М-3506705 | 920М-3506705 | Пневмопривод |
Загрузка ...
|
|
| 1221М-3506020 | 1221М-3506020 | Трубопровод |
Загрузка ...
|
|
| 1025-3506540 | 1025-3506540 | Трубопровод |
Загрузка ...
|
|
| 1025-3506560 | 1025-3506560 | Трубопровод |
Загрузка ...
|
|
| 1522М-3506050 | 1522М-3506050 | Трубопровод |
Загрузка ...
|
|
| 1025-3506560-02 | 1025-3506560-02 | Трубопровод |
Загрузка ...
|
|
| 1522-3506520 | 1522-3506520 | Трубопровод |
Загрузка ...
|
|
| 1 | 1025-3521510 | Головка соединительная |
Загрузка ...
|
|
| 2 | 1025-3506561-02 | Трубка |
Загрузка ...
|
|
| 3 | 1522М-3506051 | Трубка |
Загрузка ...
|
|
| 4 | 1522-3506521 | Трубка |
Загрузка ...
|
|
| 5 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 6 | 2022Д-3506022 | Штуцер |
Загрузка ...
|
|
| 7 | 80-1702098 | Шайба |
Загрузка ...
|
|
| 8 | 920М-3506010 | Трубопровод |
Загрузка ...
|
|
| 9 | 1025М-3506016 | Шланг |
Загрузка ...
|
|
| 10 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 8T | Шайба |
Загрузка ...
|
|
| 12 | M10-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 14 | 85-3407107 | Планка |
Загрузка ...
|
|
| 15 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 16 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 17 | 920М-3506014 | Трубопровод |
Загрузка ...
|
|
| 18 | 2022Д-3506030 | Штуцер |
Загрузка ...
|
|
| 19 | 5000.04 | Хомут |
Загрузка ...
|
|
| 20 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 21 | 2022Д-3506023 | Шланг |
Загрузка ...
|
|
| 22 | 2022Д-3506015 | Угольник |
Загрузка ...
|
|
| 23 | А29.51.000Б | Регулятор давления |
Загрузка ...
|
|
| 23 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 23 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| 24 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 25 | 1025М-3513705 | Баллон |
Загрузка ...
|
|
| 26 | 1025-3506561 | Трубка |
Загрузка ...
|
|
| 27 | 1025-3506541 | Трубка |
Загрузка ...
|
|
| 28 | 70-3506023 | Гайка накидная |
Загрузка ...
|
|
| 29 | 70-3506028 | Муфта |
Загрузка ...
|
|
| 30 | 014-017-19-2-4 | Кольцо |
Загрузка ...
|
|
| 31 | 1221М-3506021 | Трубка |
Загрузка ...
|
|
| 32 | 920М-3514705 | Кран тормозной |
Загрузка ...
|
|
| 32 | 920М-3514705-01 | Кран тормозной |
Загрузка ...
|
|
| 33 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 34 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 35 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 36 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 37 | 1221М-3521705 | Головка соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
