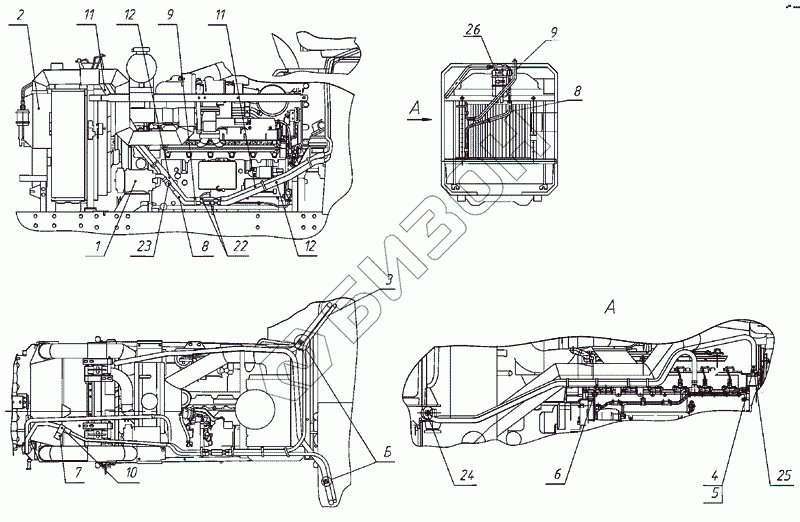

Графический каталог запасных частей к технике: МТЗ-920.4/952.4. Установка кондиционера
1025.4-8100010
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1025.4-8100010 | 1025.4-8100010 | Система кондиционирования воздуха |
Загрузка ...
|
|
| 1 | 1222.4-8114010 | Компрессор кондиционера |
Загрузка ...
|
|
| 2 | 1025-8112010 | Установка конденсатора |
Загрузка ...
|
|
| 3 | 1221.1-8101010-01 | Установка отопителя-охладителя |
Загрузка ...
|
|
| 4 | 2022.4-8101001 | Гайка |
Загрузка ...
|
|
| 5 | 2022.4-8101002 | Штуцер |
Загрузка ...
|
|
| 6 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 7 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 8 | 2822ДЦ-8100013 | Шланг |
Загрузка ...
|
|
| 9 | 2822ДЦ-8100013-01 | Шланг |
Загрузка ...
|
|
| 10 | 3022-8100011 | Трубка |
Загрузка ...
|
|
| 11 | 3022-8100012 | Шланг |
Загрузка ...
|
|
| 12 | 3022-8100012-01 | Шланг |
Загрузка ...
|
|
| 13 | 3022-8112011 | Кронштейн |
Загрузка ...
|
|
| 19 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 8Т | Шайба |
Загрузка ...
|
|
| 22 | БРС-81 | Комплект быстроразъемных соединений |
Загрузка ...
|
|
| 23 | МТ8100000-01 | Кондиционер |
Загрузка ...
|
|
| 24 | ПО11 | Кран |
Загрузка ...
|
|
| 25 | НОРМАTORRO20-32/9-C6W | Хомут |
Загрузка ...
|
|
| 26 | НОРМАTORRO70-90/9-C6W | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
