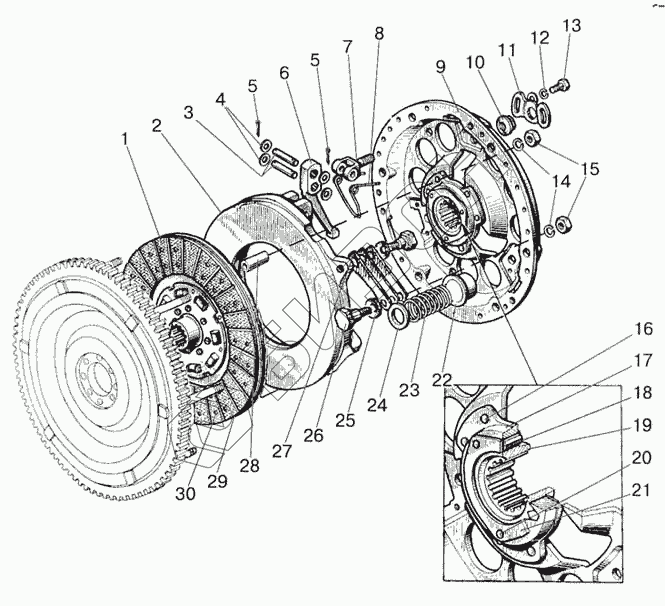

Графический каталог запасных частей к технике: МТЗ-922. Диски сцепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
80-1601138
80-1601090
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
80-1601138 80-1601138 Сегмент (входит в сб. 80-1601130)
Загрузка ...
80-1601090 80-1601090 Диск сцепления в сборе
Загрузка ...
1 85-1601130-0180-1601130 Диск ведомый в сборе (29, 30)
Загрузка ...
2 80-1601093 Диск нажимной
Загрузка ...
3 85-1601096 Палец
Загрузка ...
4 85-1601108 Шайба
Загрузка ...
5 3,2х18 Шплинт
Загрузка ...
6 85-1601095 Рычаг отжимной в сборе
Загрузка ...
6 85-1601094 Рычаг отжимной
Загрузка ...
7 85-1601097 Вилка
Загрузка ...
8 85-1601083 Пружина
Загрузка ...
9 85-1601122-Б Диск опорный
Загрузка ...
9 85-1601120-Б Диск опорный
Загрузка ...
10 85-1601109-А Гайка регулировочная
Загрузка ...
11 85-1601086 Шайба стопорная
Загрузка ...
12 ШП8 Шайба
Загрузка ...
13 М8х16 Болт
Загрузка ...
14 ШП12 Шайба
Загрузка ...
15 М12х1.25 Гайка
Загрузка ...
16 8х22 Заклепка
Загрузка ...
17 70-1601051 Ступица (входит в дет.70-1601125)
Загрузка ...
18 70-1601091 Демпфер
Загрузка ...
19 70-1601053 Втулка
Загрузка ...
20 6х30 Штифт
Загрузка ...
21 70-1601062 Шайба
Загрузка ...
22 85-1601072-Б Стакан
Загрузка ...
23 85-1601115 Пружина
Загрузка ...
24 85-1601118-Б Шайба изолирующая
Загрузка ...
25 85-1601121 Шайба
Загрузка ...
26 85-1601126 Болт
Загрузка ...
27 85-1601124 Пластина
Загрузка ...
28 70-1601074 Втулка
Загрузка ...
29 70-1601138-01 Накладка фрикционная
Загрузка ...
30 4х8 Заклепка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
