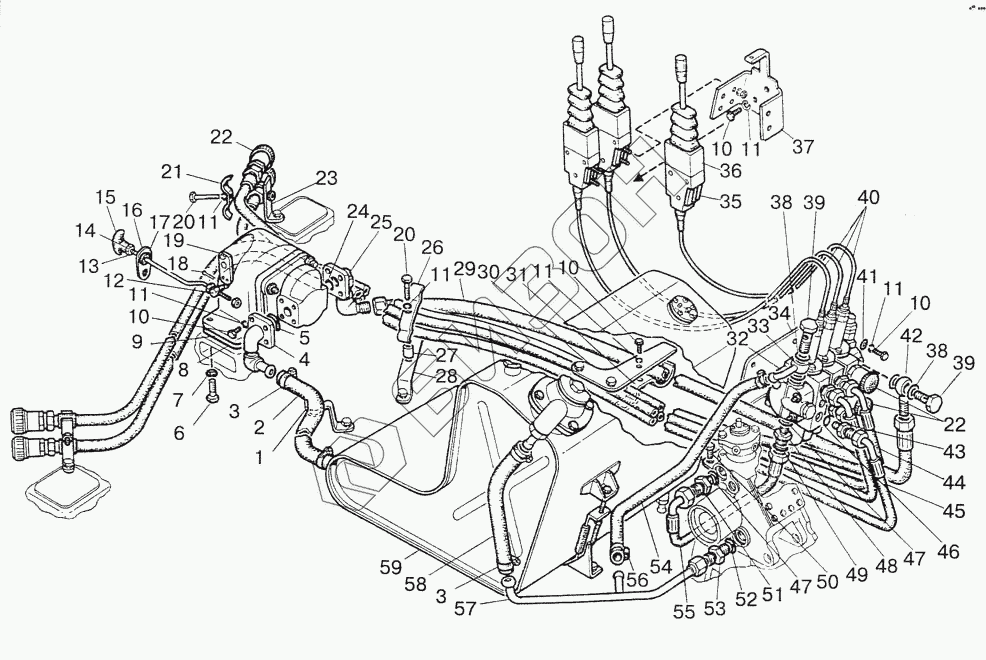

Графический каталог запасных частей к технике: МТЗ-922. Гидроагрегаты и арматура
1
2
3
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 923-4607013 | Кронштейн |
Загрузка ...
|
|
| 2 | 822-4607012-01 | Шланг |
Загрузка ...
|
|
| 3 | 25...40 | Хомут «Norma» |
Загрузка ...
|
|
| 4 | 822-4607020 | Патрубок |
Загрузка ...
|
|
| 5 | 035-040-30-2-2 | Кольцо |
Загрузка ...
|
|
| 6 | Болт М14х1,5 | Болт |
Загрузка ...
|
|
| 7 | ШП14 | Шайба |
Загрузка ...
|
|
| 8 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 9 | 70-4608072 | Пластина |
Загрузка ...
|
|
| 10 | М8х25 | Болт |
Загрузка ...
|
|
| 11 | ШП8 | Шайба |
Загрузка ...
|
|
| 12 | 70-1108317 | Бонка |
Загрузка ...
|
|
| 13 | 822-4604050 | Тяга |
Загрузка ...
|
|
| 13 | 822-4604051 | Тяга |
Загрузка ...
|
|
| 14 | М8 | Гайка |
Загрузка ...
|
|
| 15 | 50-1310136-А | Рукоятка |
Загрузка ...
|
|
| 16 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 17 | 822-4604012 | Кронштейн |
Загрузка ...
|
|
| 18 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 19 | 822-4604010 | Привод насоса |
Загрузка ...
|
|
| 20 | М8х35 | Болт |
Загрузка ...
|
|
| 21 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 22 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 23 | Н50-4607137 | Кронштейн |
Загрузка ...
|
|
| 24 | 021-025-25-2-2 | Кольцо |
Загрузка ...
|
|
| 25 | 822-4607040 | Патрубок |
Загрузка ...
|
|
| 26 | 923-4607015 | Кронштейн |
Загрузка ...
|
|
| 27 | Е1021-4607044 | Втулка |
Загрузка ...
|
|
| 28 | 923-4607014 | Пластина |
Загрузка ...
|
|
| 29 | П80-4607120-01 | Рукав |
Загрузка ...
|
|
| 30 | 923-4607011 | Пластина |
Загрузка ...
|
|
| 31 | 923-4607070 | Кронштейн |
Загрузка ...
|
|
| 32 | РП70-822 | Распределитель |
Загрузка ...
|
|
| 33 | 822-4607060 | Труба |
Загрузка ...
|
|
| 34 | 822-4607030 | Кронштейн |
Загрузка ...
|
|
| 35 | 207.194 | Комплект крепления рукоятки |
Загрузка ...
|
|
| 36 | 206.301 | Рукоятка |
Загрузка ...
|
|
| 37 | 822-4601017 | Кронштейн |
Загрузка ...
|
|
| 38 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 39 | 40-4607037 | Болт |
Загрузка ...
|
|
| 40 | 208117 | Трос с адаптером 292957-001 |
Загрузка ...
|
|
| 41 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 42 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 43 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 44 | 680-4607140-07 | Рукав |
Загрузка ...
|
|
| 45 | 680-4607140-08 | Рукав |
Загрузка ...
|
|
| 46 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 47 | 018-021-19-2-2 | Кольцо |
Загрузка ...
|
|
| 48 | РП70-092 | Штуцер |
Загрузка ...
|
|
| 49 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 50 | М12х25 | Болт |
Загрузка ...
|
|
| 51 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 52 | 027-032-30-2-2 | Кольцо |
Загрузка ...
|
|
| 53 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 54 | 822-4607011 | Шланг |
Загрузка ...
|
|
| 55 | 952-4607140-02 | Рукав |
Загрузка ...
|
|
| 56 | 16...25 | Хомут «Norma» |
Загрузка ...
|
|
| 57 | 822-4607050 | Труба |
Загрузка ...
|
|
| 58 | 822-4607012 | Шланг |
Загрузка ...
|
|
| 59 | 822-4608110 | Бак |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
