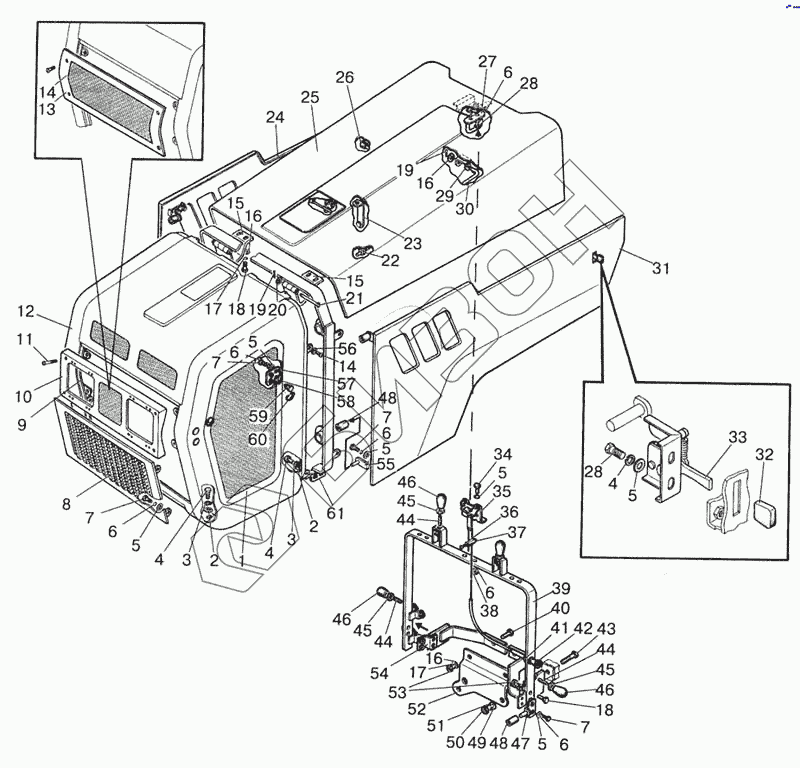

Графический каталог запасных частей к технике: МТЗ-922. Облицовка
822-8400005
1
2
2
3
3
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
14
15
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
44
45
45
45
46
46
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-8400005 | 822-8400005 | Облицовка в сборе |
Загрузка ...
|
|
| 1 | 822-8402130 | Решетка левая |
Загрузка ...
|
|
| 2 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 3 | ШП10 | Шайба |
Загрузка ...
|
|
| 4 | М10х20 | Болт |
Загрузка ...
|
|
| 5 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 6 | ШП6 | Шайба |
Загрузка ...
|
|
| 7 | М6х16 | Винт |
Загрузка ...
|
|
| 8 | 822-8401020 | Решетка |
Загрузка ...
|
|
| 9 | 822-8402130-01 | Решетка правая |
Загрузка ...
|
|
| 10 | 822-8401080 | Рамка |
Загрузка ...
|
|
| 11 | ВМ6х50 | Винт |
Загрузка ...
|
|
| 12 | 822-8400015 | Облицовка |
Загрузка ...
|
|
| 13 | 822-8401070 | Решетка |
Загрузка ...
|
|
| 14 | ВМ6х12 | Винт |
Загрузка ...
|
|
| 15 | 822-8402045 | Петля |
Загрузка ...
|
|
| 16 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 17 | ШП8 | Шайба |
Загрузка ...
|
|
| 18 | М8х25 | Болт |
Загрузка ...
|
|
| 19 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 20 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 21 | 822-8400031 | Ось |
Загрузка ...
|
|
| 22 | 70-3801029 | Зажим |
Загрузка ...
|
|
| 23 | 822-8400018 | Опора |
Загрузка ...
|
|
| 24 | 822-8402320 | Боковина |
Загрузка ...
|
|
| 25 | 822-8402020 | Капот |
Загрузка ...
|
|
| 26 | 90-8402410-01 | Замок правый |
Загрузка ...
|
|
| 27 | 1221-8402420 | Скоба |
Загрузка ...
|
|
| 28 | М6х12 | Винт |
Загрузка ...
|
|
| 29 | 549-1305044 | Прокладка |
Загрузка ...
|
|
| 30 | 822-8400032 | Тяга |
Загрузка ...
|
|
| 31 | 822-8402310 | Боковина |
Загрузка ...
|
|
| 32 | 70-6700103 | Колпак |
Загрузка ...
|
|
| 33 | 90-8402410 | Замок левый |
Загрузка ...
|
|
| 34 | М6х20 | Винт |
Загрузка ...
|
|
| 35 | 80-8402410 | Замок |
Загрузка ...
|
|
| 36 | ВМ5х12 | Винт |
Загрузка ...
|
|
| 37 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 38 | М6 | Гайка |
Загрузка ...
|
|
| 39 | 822-8402070 | Опора |
Загрузка ...
|
|
| 40 | М8х30 | Болт |
Загрузка ...
|
|
| 41 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 42 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 43 | М12х55 | Болт |
Загрузка ...
|
|
| 44 | Шпилька М10х35 | Шпилька |
Загрузка ...
|
|
| 45 | М10 | Гайка |
Загрузка ...
|
|
| 46 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 47 | 1321-8402095 | Фиксатор |
Загрузка ...
|
|
| 48 | 90-8400056 | Втулка |
Загрузка ...
|
|
| 49 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 50 | М12 | Гайка |
Загрузка ...
|
|
| 51 | ШП12 | Шайба |
Загрузка ...
|
|
| 52 | 822-8402110 | Экран |
Загрузка ...
|
|
| 53 | М8 | Гайка |
Загрузка ...
|
|
| 54 | 822-8402075 | Опора |
Загрузка ...
|
|
| 55 | 822-8400055 | Фиксатор |
Загрузка ...
|
|
| 56 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 57 | 822-8400050 | Пластина |
Загрузка ...
|
|
| 58 | 70-6801307 | Шайба |
Загрузка ...
|
|
| 59 | 822-8400013 | Фиксатор |
Загрузка ...
|
|
| 60 | 822-8400014 | Кольцо |
Загрузка ...
|
|
| 61 | 822-8402060 | Дуга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
