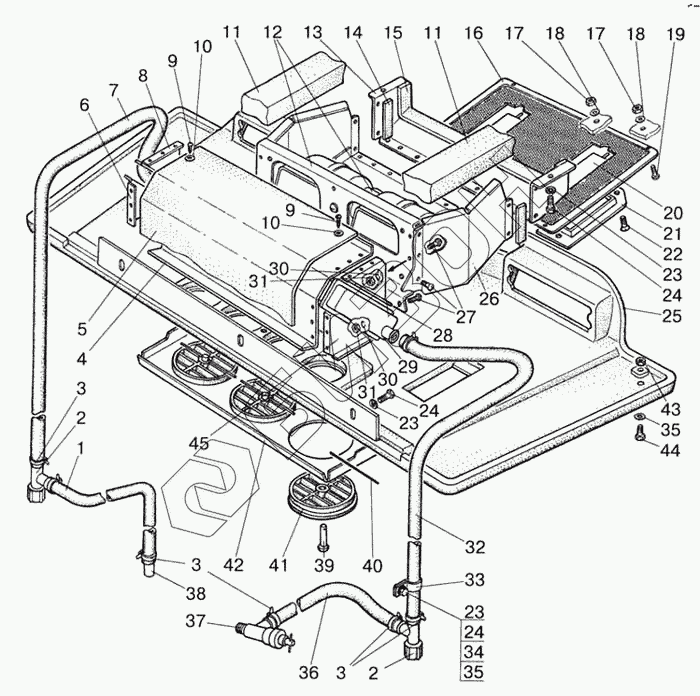

Графический каталог запасных частей к технике: МТЗ-922. Отопитель
1
2
2
3
3
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
23
23
24
24
24
25
26
27
28
29
30
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1522-8101012-03 | Шланг |
Загрузка ...
|
|
| 2 | 80-8100050 | Кран |
Загрузка ...
|
|
| 3 | 20-32 Норма | Хомут Норма |
Загрузка ...
|
|
| 4 | 1522-8101104 | Крышка |
Загрузка ...
|
|
| 5 | 1522-8101105 | Обивка |
Загрузка ...
|
|
| 6 | 1522-8101170 | Стенка |
Загрузка ...
|
|
| 7 | 1522-8101012-01 | Шланг |
Загрузка ...
|
|
| 8 | 1522-8101101-01 | Косынка |
Загрузка ...
|
|
| 9 | 2-4х16 | Шуруп |
Загрузка ...
|
|
| 10 | С5 | Шайба |
Загрузка ...
|
|
| 11 | 1522-8101013-02 | Уплотнитель |
Загрузка ...
|
|
| 12 | ИЖСК632546.001 | Вентилятор |
Загрузка ...
|
|
| 13 | 1522-8101103 | Обечайка |
Загрузка ...
|
|
| 14 | 1522-8101013-04 | Уплотнитель |
Загрузка ...
|
|
| 15 | 1522-8101013-03 | Уплотнитель |
Загрузка ...
|
|
| 16 | 1522-8101160 | Накладка |
Загрузка ...
|
|
| 17 | М6 | Гайка |
Загрузка ...
|
|
| 18 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 19 | ВМ6х25 | Винт |
Загрузка ...
|
|
| 20 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 21 | 1522-8101033 | Крышка |
Загрузка ...
|
|
| 22 | ВМ6х25 | Винт |
Загрузка ...
|
|
| 23 | ШП8 | Шайба |
Загрузка ...
|
|
| 24 | М8х25 | Болт |
Загрузка ...
|
|
| 25 | 1522-8101110 | Панель |
Загрузка ...
|
|
| 26 | 1522-8101130 | Короб |
Загрузка ...
|
|
| 27 | ВМ5х10 | Винт |
Загрузка ...
|
|
| 28 | 1522-8101101 | Косынка |
Загрузка ...
|
|
| 29 | 1522-8101060 | Радиатор |
Загрузка ...
|
|
| 30 | ШП5 | Шайба |
Загрузка ...
|
|
| 31 | М5 | Гайка |
Загрузка ...
|
|
| 32 | 1522-8101012 | Шланг |
Загрузка ...
|
|
| 33 | 220-3723012 | Хомутик |
Загрузка ...
|
|
| 34 | М8 | Гайка |
Загрузка ...
|
|
| 35 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 36 | 1522-8101012-02 | Шланг |
Загрузка ...
|
|
| 37 | ВС11(КР-29) | Кран |
Загрузка ...
|
|
| 38 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 39 | 50-8400031 | Ось |
Загрузка ...
|
|
| 40 | 80-8100014-02 | Стержень |
Загрузка ...
|
|
| 41 | 150.95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 42 | 1522-8101029 | Панель |
Загрузка ...
|
|
| 43 | М8 | Гайка |
Загрузка ...
|
|
| 44 | М8х35 | Болт |
Загрузка ...
|
|
| 45 | 1522-8101102 | Стенка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
