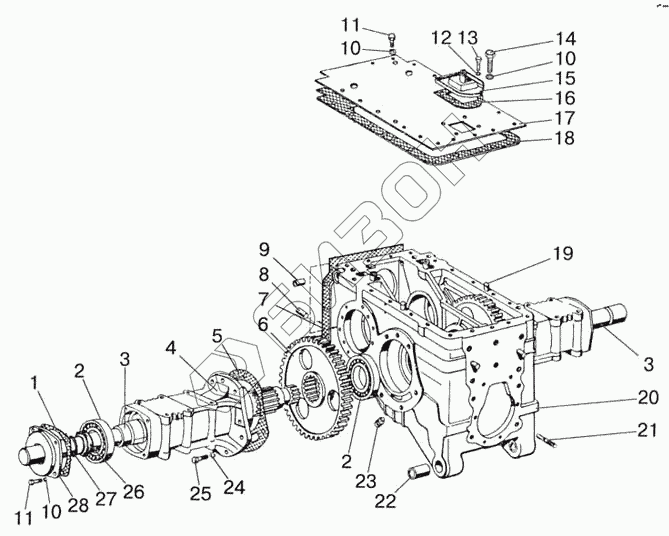

Графический каталог запасных частей к технике: МТЗ-922. Задний мост. Корпус заднего моста
822-2401010-01
822-2401010
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-2401010-01 | 822-2401010-01 | Задний мост в сборе |
Загрузка ...
|
|
| 822-2401010 | 822-2401010 | Задний мост в сборе |
Загрузка ...
|
|
| 1 | 50-2407029 | Прокладка |
Загрузка ...
|
|
| 2 | 217К5 | Подшипник |
Загрузка ...
|
|
| 3 | 50-2407082А-01 | Полуось |
Загрузка ...
|
|
| 4 | 50-2407020-А-01 | Рукав полуоси |
Загрузка ...
|
|
| 4 | 50-2407018-01 | Рукав полуоси |
Загрузка ...
|
|
| 5 | 50-2407031-Б | Прокладка |
Загрузка ...
|
|
| 6 | 50-2407122 | Шестерня ведомая |
Загрузка ...
|
|
| 7 | 50-2401016-Б | Прокладка |
Загрузка ...
|
|
| 8 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 9 | 36-3502037-А | Втулка |
Загрузка ...
|
|
| 10 | ШП12 | Шайба |
Загрузка ...
|
|
| 11 | М12х30 | Болт |
Загрузка ...
|
|
| 12 | ШП8 | Шайба |
Загрузка ...
|
|
| 13 | М8х16 | Болт |
Загрузка ...
|
|
| 14 | М12х35 | Болт |
Загрузка ...
|
|
| 15 | 50-2401026-6 | Крышка |
Загрузка ...
|
|
| 16 | 52-2401027-А | Прокладка |
Загрузка ...
|
|
| 17 | 822-2401024 | Крышка |
Загрузка ...
|
|
| 18 | 50-2401025-А | Прокладка |
Загрузка ...
|
|
| 19 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 20 | 50-2401015-06 | Корпус |
Загрузка ...
|
|
| 20 | 50-2401015-1-06 | Корпус |
Загрузка ...
|
|
| 21 | 50Х-2401028 | Шпилька |
Загрузка ...
|
|
| 22 | 50-2401032 | Втулка |
Загрузка ...
|
|
| 23 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 24 | ШП16 | Шайба |
Загрузка ...
|
|
| 25 | М16х50 | Болт |
Загрузка ...
|
|
| 26 | 2.2-80х105 | Манжета |
Загрузка ...
|
|
| 27 | 080-088-46-2-4 | Кольцо |
Загрузка ...
|
|
| 28 | 50-2407030-А1 | Крышка (26, 27, 28) |
Загрузка ...
|
|
| 28 | 50-2407028 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
