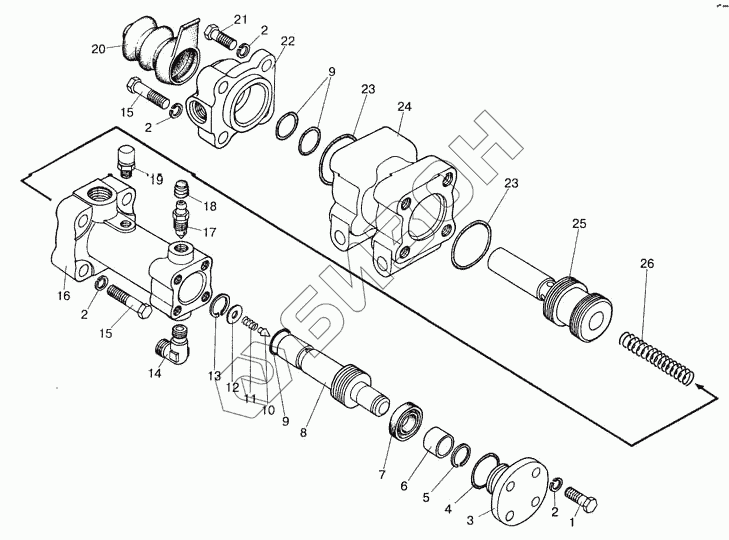

Графический каталог запасных частей к технике: МТЗ-923. Гидроусилитель
1522-1602510
1
2
2
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1602510 | 1522-1602510 | Гидроусилитель |
Загрузка ...
|
|
| 1 | М8х20 | Болт |
Загрузка ...
|
|
| 2 | ШП8 | Шайба |
Загрузка ...
|
|
| 3 | 822-1602561 | Крышка |
Загрузка ...
|
|
| 4 | 024-028-25-2-4 | Кольцо |
Загрузка ...
|
|
| 5 | А13 | Кольцо |
Загрузка ...
|
|
| 6 | 1221В-1602517 | Втулка распорная |
Загрузка ...
|
|
| 7 | N14-102/282 | Манжета |
Загрузка ...
|
|
| 8 | 1522-1602521 | Толкатель |
Загрузка ...
|
|
| 9 | 020-25-30-1-6 | Кольцо |
Загрузка ...
|
|
| 10 | 1522-1602532 | Клапан |
Загрузка ...
|
|
| 11 | 80-3405044 | Пружина |
Загрузка ...
|
|
| 12 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 13 | В16 | Кольцо |
Загрузка ...
|
|
| 14 | 822-3503037 | Угольник ввертной |
Загрузка ...
|
|
| 15 | М8х40 | Болт |
Загрузка ...
|
|
| 16 | 1522-1602512 | Корпус |
Загрузка ...
|
|
| 17 | 142-1602371 | Клапан перепускной |
Загрузка ...
|
|
| 18 | 142-1602377 | Колпачок |
Загрузка ...
|
|
| 19 | СУ1/8@-А | Сапун |
Загрузка ...
|
|
| 20 | 142-1602543 | Чехол защитный |
Загрузка ...
|
|
| 21 | М8х25 | Болт |
Загрузка ...
|
|
| 22 | 80-1602512 | Крышка |
Загрузка ...
|
|
| 23 | 040-044-25-1-2 | Кольцо |
Загрузка ...
|
|
| 24 | 80-1602511 | Корпус |
Загрузка ...
|
|
| 25 | 80-1602513 | Поршень |
Загрузка ...
|
|
| 26 | 80В-1602046 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
