Графический каталог запасных частей к технике: МТЗ-923. Головка цилиндров. Клапаны и толкатели клапанов
1
2
2
2
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34

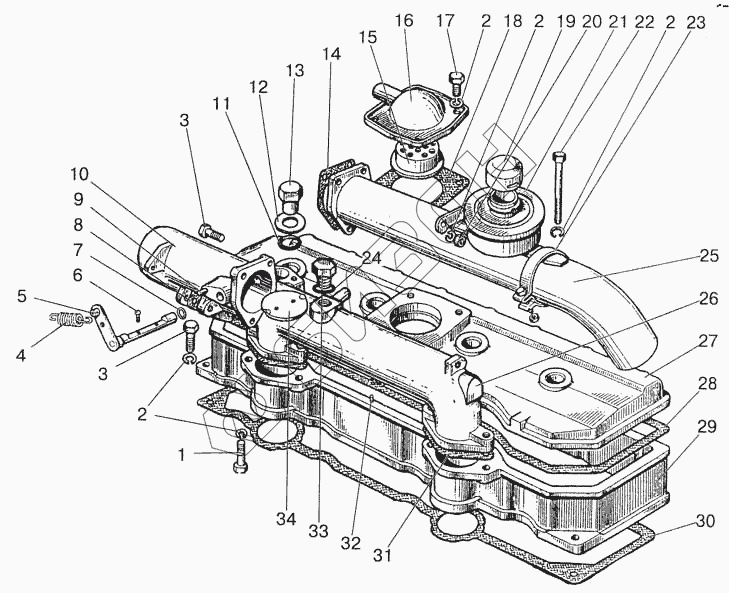

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х35 | Болт |
Загрузка ...
|
|
| 2 | ШП8 | Шайба |
Загрузка ...
|
|
| 3 | М8х30 | Болт |
Загрузка ...
|
|
| 4 | 240-1003226-А1 | Пружина |
Загрузка ...
|
|
| 5 | 240-1003240-А1 | Валик |
Загрузка ...
|
|
| 6 | ВМ4х10 | Винт |
Загрузка ...
|
|
| 7 | 009-013-25-2-1 | Кольцо |
Загрузка ...
|
|
| 8 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 9 | 240-1003227 | Штифт |
Загрузка ...
|
|
| 10 | 240-1003220-В-03 | Патрубок |
Загрузка ...
|
|
| 10 | 240-1003222-В | Патрубок |
Загрузка ...
|
|
| 11 | 50-1003107-А-01 | Кольцо |
Загрузка ...
|
|
| 12 | 50-1003106 | Шайба |
Загрузка ...
|
|
| 13 | 50-1003104-А | Гайка колпака |
Загрузка ...
|
|
| 14 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 15 | 240-1002440 | Фильтр |
Загрузка ...
|
|
| 16 | 240-1002430-В | Корпус сапуна |
Загрузка ...
|
|
| 17 | М8х16 | Болт |
Загрузка ...
|
|
| 18 | 240-1002444-А | Прокладка |
Загрузка ...
|
|
| 19 | 240-3707200-01 | Пробка |
Загрузка ...
|
|
| 20 | М8 | Гайка |
Загрузка ...
|
|
| 21 | 240-3707220 | Бачок с пробкой |
Загрузка ...
|
|
| 21 | 240-3707140-А-01 | Бачок |
Загрузка ...
|
|
| 22 | М3х30 | Болт |
Загрузка ...
|
|
| 23 | ХС-61.019 | Хомут |
Загрузка ...
|
|
| 24 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 25 | 240-1003260 | Труба |
Загрузка ...
|
|
| 26 | 240-1003033 | Коллектор |
Загрузка ...
|
|
| 27 | 240-1003122-Б | Колпак крышки |
Загрузка ...
|
|
| 28 | 240-1003109 | Прокладка |
Загрузка ...
|
|
| 29 | 240-1003030 | Крышка головки цилиндров |
Загрузка ...
|
|
| 29 | 240-1003032-А | Крышка головки цилиндров |
Загрузка ...
|
|
| 30 | 240-1003108 | Прокладка |
Загрузка ...
|
|
| 31 | 240-1003031 | Прокладка |
Загрузка ...
|
|
| 32 | 2,5х10 | Штифт |
Загрузка ...
|
|
| 33 | 50-1117028 | Пробка |
Загрузка ...
|
|
| 34 | 240-1003221 | Заслонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
