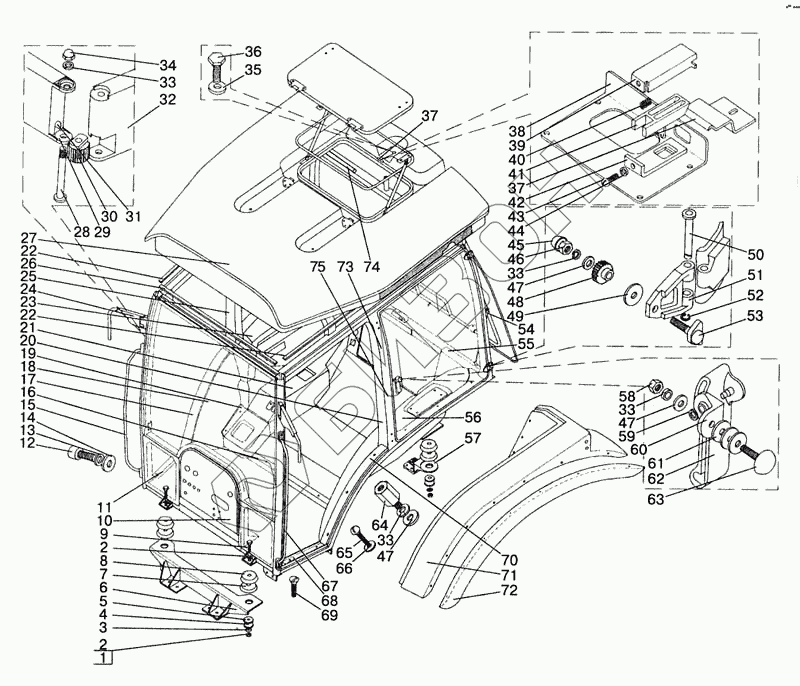

Графический каталог запасных частей к технике: МТЗ-923. Кабина
2522-6700010-02
1
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
71
72
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-6700010-02 | 2522-6700010-02 | Кабина в сборе |
Загрузка ...
|
|
| 1 | 4х36 | Шплинт |
Загрузка ...
|
|
| 2 | М16 | Гайка |
Загрузка ...
|
|
| 3 | ШП16 | Шайба |
Загрузка ...
|
|
| 4 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 5 | 130-5001364-В | Подушка нижняя |
Загрузка ...
|
|
| 6 | 1522-6700030 | Кронштейн |
Загрузка ...
|
|
| 7 | 80-6700160 | Виброизолятор |
Загрузка ...
|
|
| 8 | 80-6700163 | Обойма |
Загрузка ...
|
|
| 9 | 80-6700029 | Болт |
Загрузка ...
|
|
| 10 | 2522-6703031 | Прокладка |
Загрузка ...
|
|
| 10 | 2522-6703032 | Прокладка |
Загрузка ...
|
|
| 10 | 2522-6703033 | Прокладка |
Загрузка ...
|
|
| 11 | 2522-6702001-01 | Прижим |
Загрузка ...
|
|
| 12 | ВМ10х35 | Винт |
Загрузка ...
|
|
| 13 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 14 | ШП10 | Шайба |
Загрузка ...
|
|
| 15 | 2522-6703115-01 | Поручень |
Загрузка ...
|
|
| 16 | 2522-6702466 | Прижим |
Загрузка ...
|
|
| 17 | 2522-6702330-01 | Накладка |
Загрузка ...
|
|
| 18 | 2522-6702180 | Панель |
Загрузка ...
|
|
| 19 | 923-6702341 | Пульт |
Загрузка ...
|
|
| 20 | 2522-6701070 | Накладка |
Загрузка ...
|
|
| 21 | 923-6702350 | Пульт |
Загрузка ...
|
|
| 22 | 2522-6707161 | Прокладка |
Загрузка ...
|
|
| 23 | 2522-6702325-01 | Панель |
Загрузка ...
|
|
| 24 | 2522-8201200 | Кронштейн |
Загрузка ...
|
|
| 25 | 2522-6701075 | Накладка |
Загрузка ...
|
|
| 26 | 2522-6707162 | Накладка |
Загрузка ...
|
|
| 27 | 923-6707035 | Крыша |
Загрузка ...
|
|
| 28 | 2522-8201219 | Винт |
Загрузка ...
|
|
| 29 | 2522-8201205 | Кронштейн |
Загрузка ...
|
|
| 30 | 2522-8201204 | Валик |
Загрузка ...
|
|
| 31 | 2522-8201211 | Фиксатор |
Загрузка ...
|
|
| 32 | 2522-8201210 | Кронштейн |
Загрузка ...
|
|
| 33 | ШП8 | Шайба |
Загрузка ...
|
|
| 34 | 2522-6708029 | Гайка |
Загрузка ...
|
|
| 35 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 36 | 822-6701064 | Заглушка |
Загрузка ...
|
|
| 37 | 822-6707051 | Кронштейн |
Загрузка ...
|
|
| 38 | 822-6707064 | Панель |
Загрузка ...
|
|
| 39 | 822-6707066 | Крышка |
Загрузка ...
|
|
| 40 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 41 | 822-6707061 | Зацеп |
Загрузка ...
|
|
| 42 | 822-6707067 | Кронштейн |
Загрузка ...
|
|
| 43 | Винт М6 | Винт |
Загрузка ...
|
|
| 44 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 45 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 46 | М8 | Гайка |
Загрузка ...
|
|
| 47 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 48 | 80-6708903 | Втулка |
Загрузка ...
|
|
| 49 | 80-6708904 | Прокладка |
Загрузка ...
|
|
| 50 | 822-8700011 | Палец |
Загрузка ...
|
|
| 51 | 2522-6708902 | Петля |
Загрузка ...
|
|
| 52 | ШП5 | Шайба |
Загрузка ...
|
|
| 53 | 2522-6708905 | Винт |
Загрузка ...
|
|
| 54 | 21054 | Пневмоподъемник |
Загрузка ...
|
|
| 55 | 2522-6702320 | Накладка |
Загрузка ...
|
|
| 56 | 2522-6702335 | Панель |
Загрузка ...
|
|
| 57 | 1522-6700037 | Кронштейн |
Загрузка ...
|
|
| 57 | 1522-6700037-01 | Кронштейн |
Загрузка ...
|
|
| 58 | М8 | Гайка |
Загрузка ...
|
|
| 59 | ШП5 | Шайба |
Загрузка ...
|
|
| 60 | 822-6708152 | Кронштейн |
Загрузка ...
|
|
| 61 | 80-6708904 | Прокладка |
Загрузка ...
|
|
| 62 | 2522-6708160 | Рукоятка левая |
Загрузка ...
|
|
| 62 | 2522-6708160-01 | Рукоятка правая |
Загрузка ...
|
|
| 63 | 2522-6708165 | Винт |
Загрузка ...
|
|
| 64 | 2522-6708032 | Втулка |
Загрузка ...
|
|
| 65 | Винт М6х20 | Винт М6х20 |
Загрузка ...
|
|
| 66 | 2522-6700018 | Шайба |
Загрузка ...
|
|
| 67 | 2522-6703115 | Поручень левый |
Загрузка ...
|
|
| 68 | 2522-6702001 | Прижим левый |
Загрузка ...
|
|
| 69 | Винт М6х16 | Винт |
Загрузка ...
|
|
| 70 | 2522-6702330 | Накладка |
Загрузка ...
|
|
| 71 | 923-8404010-02 | Крыло левое |
Загрузка ...
|
|
| 71 | 923-8404010-03 | Крыло правое |
Загрузка ...
|
|
| 72 | 923-8404030 | Уширитель левый |
Загрузка ...
|
|
| 72 | 923-8404030-01 | Уширитель правый |
Загрузка ...
|
|
| 73 | 2522-6700015-02 | Каркас |
Загрузка ...
|
|
| 74 | 2522-6707163 | Прокладка |
Загрузка ...
|
|
| 75 | 2522-6701023 | Накладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
