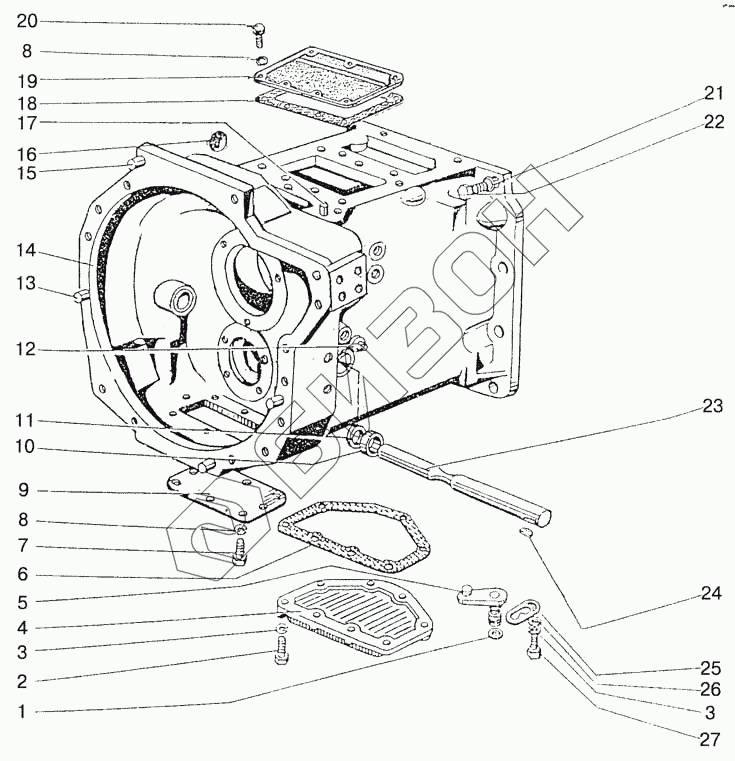

Графический каталог запасных частей к технике: МТЗ-923. Корпус сцепления
922-1600010-03
922-1600010
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 922-1600010-03 | 922-1600010-03 | Корпус сцепления |
Загрузка ...
|
|
| 922-1600010 | 922-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 1 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 2 | М10х25 | Болт |
Загрузка ...
|
|
| 3 | ШП10 | Шайба |
Загрузка ...
|
|
| 4 | 50-1601315 | Крышка нижняя |
Загрузка ...
|
|
| 5 | 70-1601140 | Валик |
Загрузка ...
|
|
| 6 | 70-1601314 | Прокладка крышки |
Загрузка ...
|
|
| 7 | М8х16 | Болт |
Загрузка ...
|
|
| 8 | ШП8 | Шайба |
Загрузка ...
|
|
| 9 | 50-1601341 | Крышка сцепления |
Загрузка ...
|
|
| 10 | 36-1601016 | Корпус пылеотражателя |
Загрузка ...
|
|
| 11 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 12 | КГ11/4@ | Пробка |
Загрузка ...
|
|
| 13 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 14 | 822-1601015 | Корпус |
Загрузка ...
|
|
| 15 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 16 | 50-1601022 | Заглушка |
Загрузка ...
|
|
| 17 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 18 | 50-1601345 | Прокладка |
Загрузка ...
|
|
| 19 | 822-1601344 | Крышка |
Загрузка ...
|
|
| 20 | М8х20 | Болт |
Загрузка ...
|
|
| 21 | ШП16 | Шайба |
Загрузка ...
|
|
| 22 | М16х50 | Болт |
Загрузка ...
|
|
| 23 | 50-1601215 | Вал вилок включения |
Загрузка ...
|
|
| 24 | СШ611 | Шпонка 6x11 |
Загрузка ...
|
|
| 25 | 80-1601099 | Пластина |
Загрузка ...
|
|
| 26 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 27 | М10х20 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
