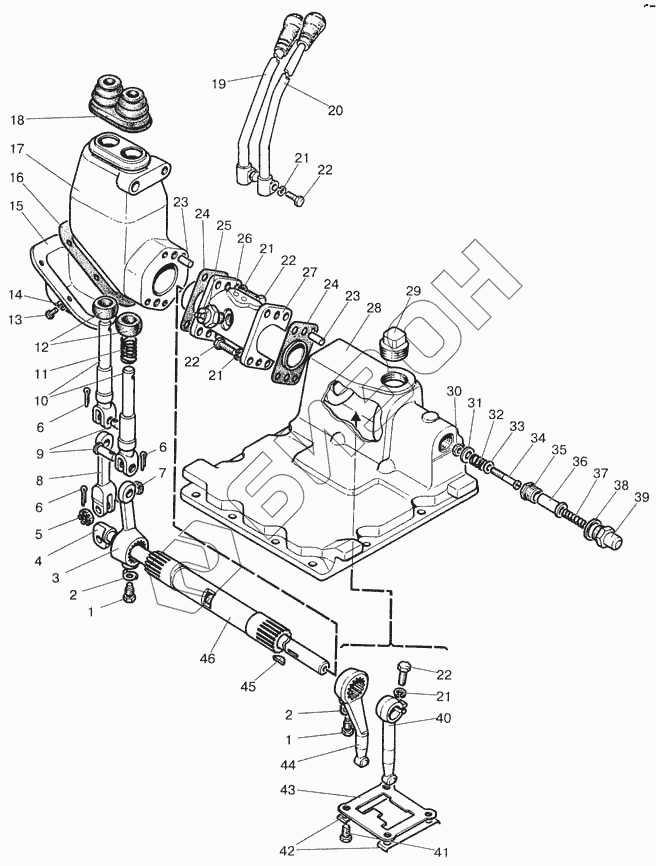

Графический каталог запасных частей к технике: МТЗ-923. Механизм управления коробкой передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 922-1702021 Болт
Загрузка ...
2 50-1702107 Шайба
Загрузка ...
3 922-1702017 Рычаг
Загрузка ...
4 922-1702020 Вал
Загрузка ...
4 923-1702020 Вал
Загрузка ...
5 М12 Гайка
Загрузка ...
6 3,8х18 Шплинт
Загрузка ...
7 80-1702108 Болт
Загрузка ...
8 922-1702018 Вилка
Загрузка ...
9 12х32 Палец
Загрузка ...
10 80С-1702074 Вилка
Загрузка ...
11 77.37.117 Пружина
Загрузка ...
12 142-1702032 Сфера
Загрузка ...
13 М6х14 Болт
Загрузка ...
14 ШП6 Шайба
Загрузка ...
15 922-1702023 Крышка
Загрузка ...
16 922-1702024 Прокладка
Загрузка ...
17 922-1702011 Корпус
Загрузка ...
17 922-1702090 Корпус (1-18, 23, 24, 45, 46)
Загрузка ...
17 922-1702090-02 Корпус (1-18, 23, 24, 45, 46)
Загрузка ...
18 922-1702019 Чехол
Загрузка ...
19 922-1702060 Рычаг
Загрузка ...
19 923-1702060 Рычаг
Загрузка ...
20 922-1702050 Рычаг
Загрузка ...
20 923-1702050 Рычаг
Загрузка ...
21 ШП10 Шайба
Загрузка ...
22 М10х30 Болт
Загрузка ...
23 ШЦК10х25 Штифт
Загрузка ...
24 922-1702026 Прокладка
Загрузка ...
25 ВК12-4 Выключатель блокировки промежуточного реле
Загрузка ...
26 923-1702023 Заглушка
Загрузка ...
27 922-1702012 Проставка
Загрузка ...
27 922-1702012-01 Проставка
Загрузка ...
28 922-1702025 Крышка
Загрузка ...
29 ПК КГ1 1/4'' Пробка
Загрузка ...
30 М8 Гайка
Загрузка ...
31 ШЧ8 Шайба
Загрузка ...
32 А09.01.023 Пружина
Загрузка ...
33 ШЧ8 Шайба
Загрузка ...
34 922-1702022 Винт
Загрузка ...
35 80С-1702301 Втулка
Загрузка ...
36 922-1702303 Фиксатор
Загрузка ...
37 922-1702304 Пружина
Загрузка ...
38 80-1702098 Шайба
Загрузка ...
39 80С-1702302 Корпус
Загрузка ...
40 70-1703011 Рычаг
Загрузка ...
41 М10х18 Болт
Загрузка ...
42 50-1702107-А Пластина стопорная
Загрузка ...
43 922-1703084 Пластина
Загрузка ...
44 922-1702016 Рычаг
Загрузка ...
45 СШ611 Шпонка 6x11
Загрузка ...
46 922-1702015 Труба
Загрузка ...
46 923-1702015 Труба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
