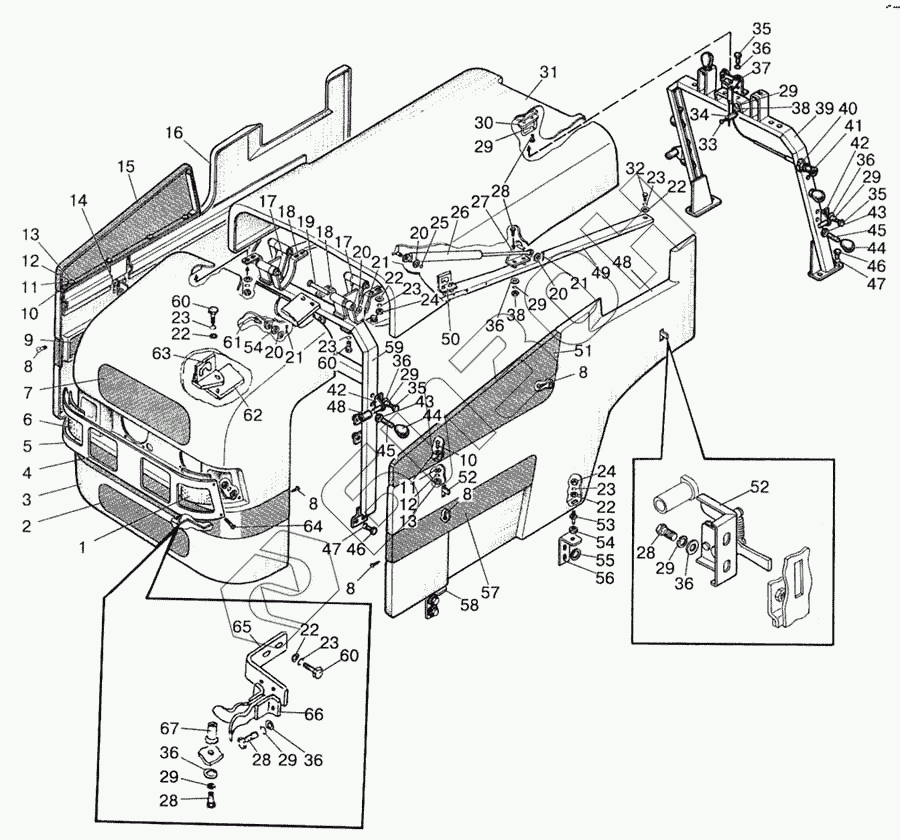

Графический каталог запасных частей к технике: МТЗ-923. Облицовка
923-8400005
1
2
3
4
5
6
7
8
8
8
8
8
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
18
19
20
20
20
20
21
21
21
22
22
22
22
22
23
23
23
23
23
23
24
24
25
26
27
28
28
28
28
29
29
29
29
29
29
29
29
30
31
32
33
34
35
35
35
36
36
36
36
36
36
36
37
38
38
39
40
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
50
51
52
52
53
54
54
55
56
57
58
59
60
60
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 923-8400005 | 923-8400005 | Облицовка в сборе |
Загрузка ...
|
|
| 1 | 923-8400018-01 | Отражатель |
Загрузка ...
|
|
| 2 | 923-8401088 | Решетка |
Загрузка ...
|
|
| 3 | 923-8400015 | Маска |
Загрузка ...
|
|
| 4 | 923-8401087 | Решетка |
Загрузка ...
|
|
| 5 | 923-8401080 | Рамка |
Загрузка ...
|
|
| 6 | 923-8400018 | Отражатель |
Загрузка ...
|
|
| 7 | 923-8401089 | Решетка |
Загрузка ...
|
|
| 8 | 4х10 | Шуруп |
Загрузка ...
|
|
| 9 | 923-8402318-01 | Решетка |
Загрузка ...
|
|
| 10 | ВМ5х20 | Винт |
Загрузка ...
|
|
| 11 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 12 | ШП5 | Шайба |
Загрузка ...
|
|
| 13 | М5 | Гайка |
Загрузка ...
|
|
| 14 | 90-8402410-01 | Замок правый |
Загрузка ...
|
|
| 15 | 923-8402390 | Решетка |
Загрузка ...
|
|
| 16 | 923-8402320 | Боковина |
Загрузка ...
|
|
| 17 | 923-8400040 | Опора |
Загрузка ...
|
|
| 18 | 923-8400045 | Петля |
Загрузка ...
|
|
| 19 | 923-8400031 | Ось |
Загрузка ...
|
|
| 20 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 21 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 22 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 23 | ШП8 | Шайба |
Загрузка ...
|
|
| 24 | М8 | Гайка |
Загрузка ...
|
|
| 25 | ШП5 | Шайба |
Загрузка ...
|
|
| 26 | 21054 | Пневмоподъемник |
Загрузка ...
|
|
| 27 | 80-6708225 | Кронштейн |
Загрузка ...
|
|
| 28 | М6х16 | Винт |
Загрузка ...
|
|
| 29 | ШП6 | Шайба |
Загрузка ...
|
|
| 30 | 1221-8402420 | Скоба |
Загрузка ...
|
|
| 31 | 923-8402020 | Капот |
Загрузка ...
|
|
| 32 | М8х35 | Болт |
Загрузка ...
|
|
| 33 | ВМ5х12 | Винт |
Загрузка ...
|
|
| 34 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 35 | М6х20 | Винт |
Загрузка ...
|
|
| 36 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 37 | 80-8402410 | Замок |
Загрузка ...
|
|
| 38 | М6 | Гайка |
Загрузка ...
|
|
| 39 | 923-8402050 | Дуга |
Загрузка ...
|
|
| 40 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 41 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 42 | 923-8402095 | Фиксатор |
Загрузка ...
|
|
| 43 | М10 | Гайка |
Загрузка ...
|
|
| 44 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 45 | Шпилька М10х35 | Шпилька |
Загрузка ...
|
|
| 46 | М10х25 | Болт |
Загрузка ...
|
|
| 47 | ШП10 | Шайба |
Загрузка ...
|
|
| 48 | 923-8402310 | Боковина |
Загрузка ...
|
|
| 49 | 923-8402040 | Перекладина |
Загрузка ...
|
|
| 50 | 90-8400012 | Кронштейн |
Загрузка ...
|
|
| 51 | 923-8402380 | Решетка |
Загрузка ...
|
|
| 52 | 90-8402410 | Замок левый |
Загрузка ...
|
|
| 53 | 923-8400011 | Фиксатор |
Загрузка ...
|
|
| 54 | 549-1305044 | Прокладка |
Загрузка ...
|
|
| 55 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 56 | 923-8400140-01 | Опора |
Загрузка ...
|
|
| 57 | 923-8402318 | Решетка |
Загрузка ...
|
|
| 58 | 923-8400140 | Опора |
Загрузка ...
|
|
| 59 | 923-8402030 | Дуга |
Загрузка ...
|
|
| 60 | М8х20 | Болт |
Загрузка ...
|
|
| 61 | 90-8400070-01 | Тяга |
Загрузка ...
|
|
| 62 | 923-8400021 | Пластина |
Загрузка ...
|
|
| 63 | 923-8400060 | Кронштейн |
Загрузка ...
|
|
| 64 | ВМ5х45 | Винт |
Загрузка ...
|
|
| 65 | 923-8400023 | Кронштейн |
Загрузка ...
|
|
| 66 | 923-8400050 | Зажим |
Загрузка ...
|
|
| 67 | 923-8400012 | Упор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
