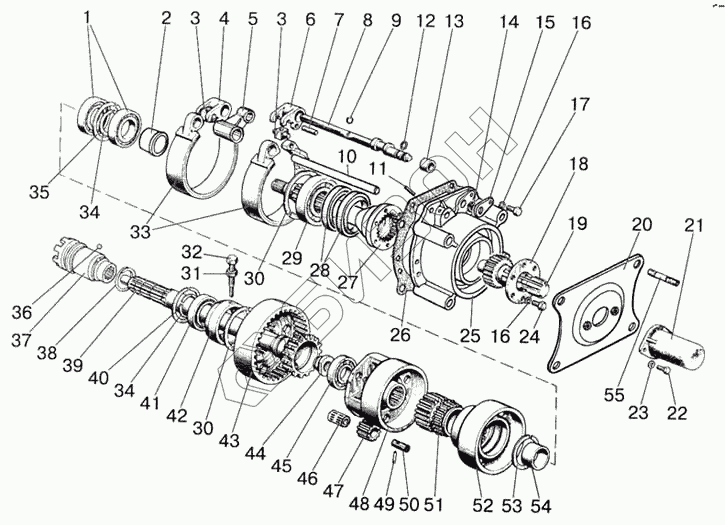

Графический каталог запасных частей к технике: МТЗ-923. Вал отбора мощности (BOM)
1221-4202010
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
20
21
22
23
24
25
25
26
27
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221-4202010 | 1221-4202010 | Задний вал отбора мощности (1-54) |
Загрузка ...
|
|
| 1 | 209А | Подшипник |
Загрузка ...
|
|
| 2 | 1221-4202077 | Втулка |
Загрузка ...
|
|
| 3 | 50-4202078 | Палец |
Загрузка ...
|
|
| 4 | 50-4202074 | Рычаг |
Загрузка ...
|
|
| 5 | 50-4202058 | Кронштейн |
Загрузка ...
|
|
| 6 | 85-4202074 | Рычаг |
Загрузка ...
|
|
| 7 | ШЦК8х36 | Штифт |
Загрузка ...
|
|
| 8 | 80-4202076 | Вал |
Загрузка ...
|
|
| 9 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 10 | 70-4202072-Б | Ось |
Загрузка ...
|
|
| 11 | 8х20 | Штифт |
Загрузка ...
|
|
| 12 | 014-018-25-2-2 | Кольцо |
Загрузка ...
|
|
| 13 | 80-4202082 | Втулка |
Загрузка ...
|
|
| 14 | 2Б18 | Кольцо |
Загрузка ...
|
|
| 15 | 85-4202079 | Пластина |
Загрузка ...
|
|
| 16 | ШП10 | Шайба |
Загрузка ...
|
|
| 17 | М10х35 | Болт |
Загрузка ...
|
|
| 18 | 80-4202081-А | Пластина |
Загрузка ...
|
|
| 19 | 80-4202019-Б | Хвостовик |
Загрузка ...
|
|
| 19 | 80-4202019-Б-01 | Хвостовик |
Загрузка ...
|
|
| 19 | 80-4202019-Б-02 | Хвостовик |
Загрузка ...
|
|
| 20 | 1321-4202180 | Плита |
Загрузка ...
|
|
| 21 | 50-4202065-А | Колпак |
Загрузка ...
|
|
| 22 | М8х16 | Болт |
Загрузка ...
|
|
| 23 | ШП8 | Шайба |
Загрузка ...
|
|
| 24 | М10х18 | Болт |
Загрузка ...
|
|
| 25 | 1221-4202020 | Крышка |
Загрузка ...
|
|
| 25 | 1221-4202042 | Крышка |
Загрузка ...
|
|
| 26 | 50-4202092-А | Прокладка |
Загрузка ...
|
|
| 27 | 1221-4202015 | Вал |
Загрузка ...
|
|
| 27 | 1221-4202017 | Вал |
Загрузка ...
|
|
| 28 | 2.2-80х105-1 | Манжета |
Загрузка ...
|
|
| 29 | 60310А | Подшипник |
Загрузка ...
|
|
| 30 | 2В110 | Кольцо |
Загрузка ...
|
|
| 31 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 32 | 50-4202068 | Винт |
Загрузка ...
|
|
| 33 | 70-4202100 | Лента с накладкой |
Загрузка ...
|
|
| 34 | 2В50 | Кольцо |
Загрузка ...
|
|
| 35 | 2В85 | Кольцо |
Загрузка ...
|
|
| 36 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 37 | 50-4202046-Б | Муфта |
Загрузка ...
|
|
| 38 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 39 | 70-4202044-Б | Вал |
Загрузка ...
|
|
| 40 | 2В90 | Кольцо |
Загрузка ...
|
|
| 41 | 210А | Подшипник |
Загрузка ...
|
|
| 42 | 50-4202066-А | Стакан |
Загрузка ...
|
|
| 43 | 70-4202030-А | Коронная шестерня |
Загрузка ...
|
|
| 43 | 70-4202043 | Шестерня коронная |
Загрузка ...
|
|
| 44 | 70-4202083-А | Гайка |
Загрузка ...
|
|
| 45 | 208А | Подшипник |
Загрузка ...
|
|
| 46 | КК20х26х34Е | Подшипник |
Загрузка ...
|
|
| 47 | 70-4202024 | Сателлит |
Загрузка ...
|
|
| 48 | 70-4202065 | Водило |
Загрузка ...
|
|
| 49 | 70-4202431 | Штифт |
Загрузка ...
|
|
| 50 | 70-4202026 | Ось |
Загрузка ...
|
|
| 51 | 70-4202032 | Шестерня солнечная |
Загрузка ...
|
|
| 52 | 70-4202033 | Барабан |
Загрузка ...
|
|
| 53 | 2В68 | Кольцо |
Загрузка ...
|
|
| 54 | 70-4202077 | Втулка |
Загрузка ...
|
|
| 55 | 1221-4202028 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
