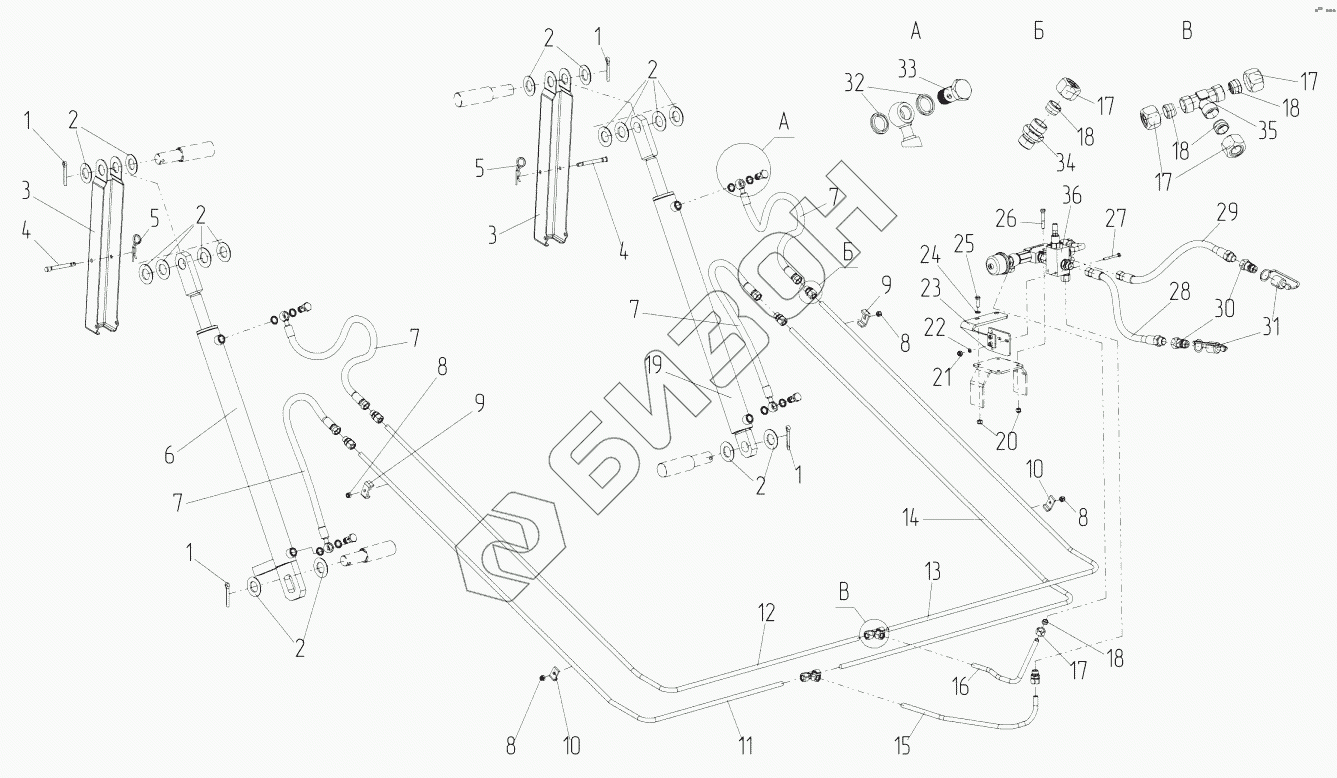

Графический каталог запасных частей к технике: Навигатор-НМ JB15. Гидросистема
1
1
1
1
2
2
2
2
2
2
3
3
4
4
5
5
6
7
7
7
7
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
17
17
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 03O850 | Шплинт |
Загрузка ...
|
|
| 2 | 39F020 | Кольцо регулировочное |
Загрузка ...
|
|
| 3 | JB15.06.00.001 | Опора под гидроцилиндр |
Загрузка ...
|
|
| 4 | 221505/1 | Ось |
Загрузка ...
|
|
| 5 | 12O033 | Шплинт |
Загрузка ...
|
|
| 6 | 06C035 | Гидроцилиндр |
Загрузка ...
|
|
| 7 | 06F010 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 9 | 211110 | Скоба П-образная |
Загрузка ...
|
|
| 10 | 211111 | Скоба Г-образная |
Загрузка ...
|
|
| 11 | 06T003 | Маслопровод |
Загрузка ...
|
|
| 12 | 06T040 | Маслопровод |
Загрузка ...
|
|
| 13 | 06T002 | Маслопровод |
Загрузка ...
|
|
| 14 | 06T001 | Маслопровод |
Загрузка ...
|
|
| 15 | 06T051 | Маслопровод |
Загрузка ...
|
|
| 16 | 06T052 | Маслопровод |
Загрузка ...
|
|
| 17 | 06R013 | Гайка |
Загрузка ...
|
|
| 18 | 06R012 | Кольцо врезное |
Загрузка ...
|
|
| 19 | 06C034 | Гидроцилиндр |
Загрузка ...
|
|
| 20 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 21 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 22 | 02R008 | Шайба |
Загрузка ...
|
|
| 23 | RB15.00.020 | Кронштейн гидравлического узла |
Загрузка ...
|
|
| 24 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 25 | 01E111 | Болт |
Загрузка ...
|
|
| 26 | 01E122 | Болт М8х50 |
Загрузка ...
|
|
| 27 | 01C035 | Винт |
Загрузка ...
|
|
| 28 | 06F025 | РВД L=2100 |
Загрузка ...
|
|
| 29 | 06F026 | РВД L=2100 |
Загрузка ...
|
|
| 30 | 06R190 | Быстросъёмная муфта |
Загрузка ...
|
|
| 31 | 06R195 | Защитный колпачок |
Загрузка ...
|
|
| 32 | 06R216RM | Кольцо уплотнительное металлорезиновое |
Загрузка ...
|
|
| 33 | 06R250 | Болт для банжо 3/8" |
Загрузка ...
|
|
| 34 | 06R126 | Переходник |
Загрузка ...
|
|
| 35 | 06R101 | Тройник |
Загрузка ...
|
|
| 36 | 06O021 | Узел гидравлический запорно-регулирующий RB15 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
