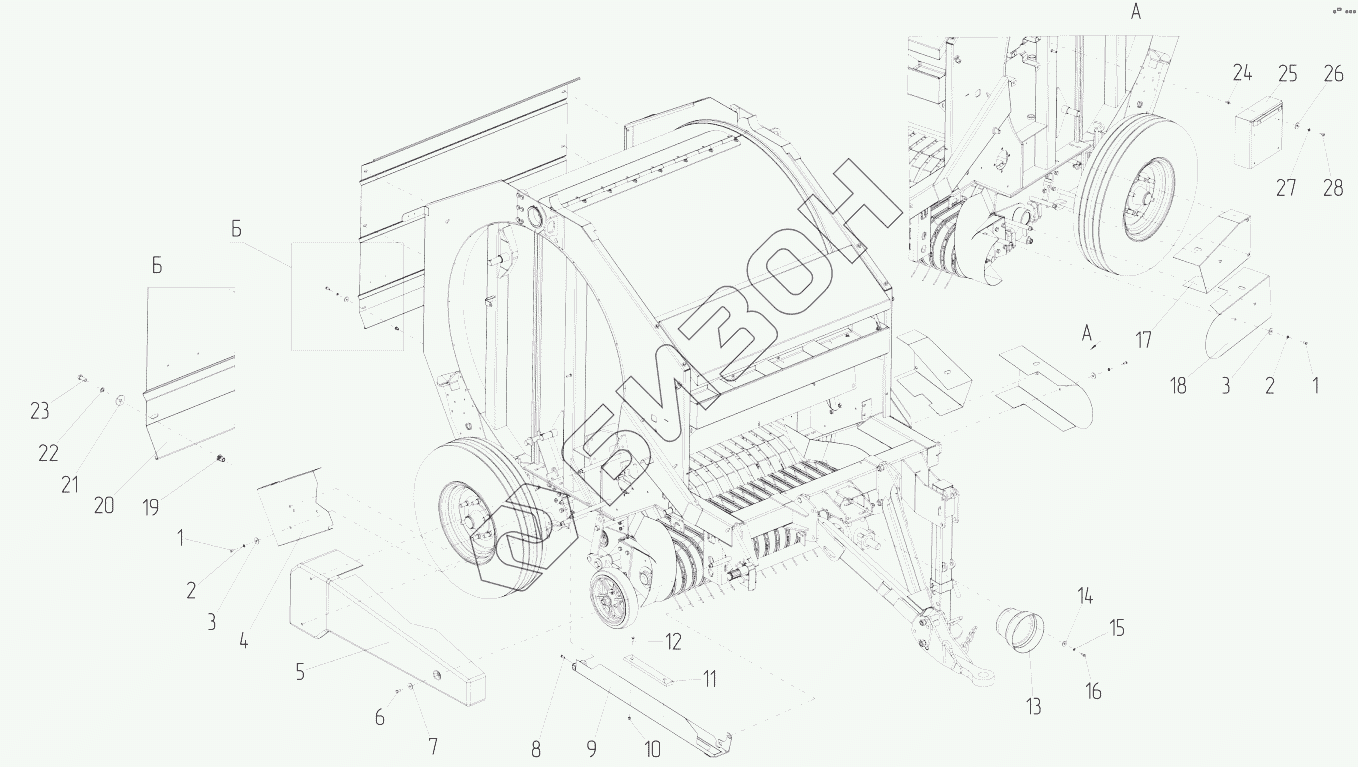

Графический каталог запасных частей к технике: Навигатор-НМ JB15. Кожухи и ограждения
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01E210 | Болт М10х16 |
Загрузка ...
|
|
| 2 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 3 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 4 | 201066 | Кожух цепи тележки |
Загрузка ...
|
|
| 5 | 201065 | Кожух приводной цепи |
Загрузка ...
|
|
| 6 | 01E213 | Болт М10х20 |
Загрузка ...
|
|
| 7 | 02R018 | Шайба |
Загрузка ...
|
|
| 8 | 01E111 | Болт |
Загрузка ...
|
|
| 9 | НМ000114 | Кожух защитный цепи |
Загрузка ...
|
|
| 10 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 11 | 170008 | Пластина направляющая нейлоновая |
Загрузка ...
|
|
| 12 | 01S009 | Винт |
Загрузка ...
|
|
| 13 | 18C001 | Кожух защитный кардана |
Загрузка ...
|
|
| 14 | 02R012 | Шайба O8 |
Загрузка ...
|
|
| 15 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 16 | 01E108 | Болт |
Загрузка ...
|
|
| 17 | JB15.05.00.004 | Кожух укладчика |
Загрузка ...
|
|
| 18 | JB15.05.00.003 | Кожух подборщика |
Загрузка ...
|
|
| 19 | 03R008 | Заклепка-Гайка |
Загрузка ...
|
|
| 20 | JB15.05.00.001 | Кожух задний |
Загрузка ...
|
|
| 21 | 02R012 | Шайба O8 |
Загрузка ...
|
|
| 22 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 23 | 01E090 | Болт |
Загрузка ...
|
|
| 24 | 03R007 | Заклепка-Гайка |
Загрузка ...
|
|
| 25 | JB15.05.00.020 | Кожух блока реле и предохранителей |
Загрузка ...
|
|
| 26 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 27 | 02G006 | Шайба |
Загрузка ...
|
|
| 28 | 01E059 | Болт М620 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
