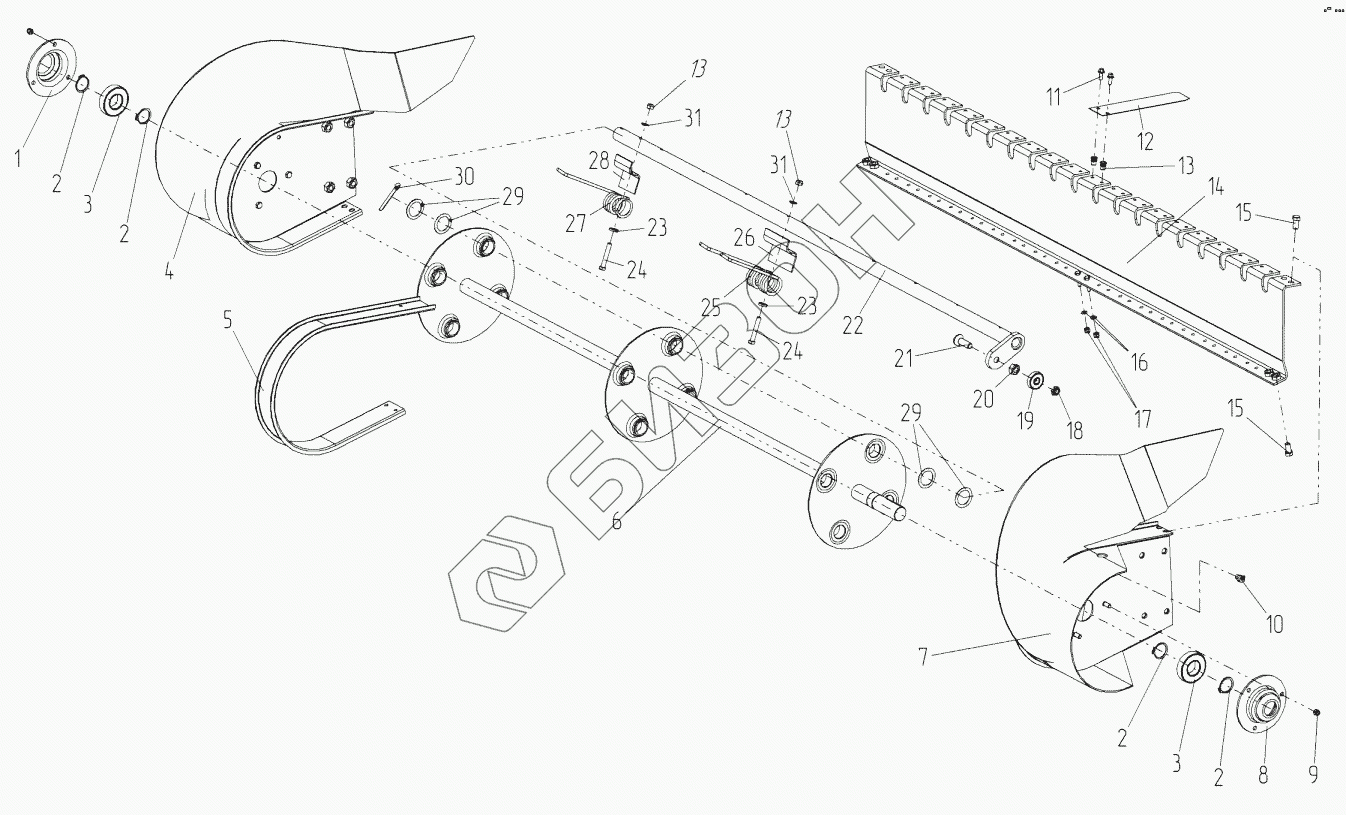

Графический каталог запасных частей к технике: Навигатор-НМ JB15. Подборщик
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 300037 | Опора подшипника глухая |
Загрузка ...
|
|
| 2 | 03E030 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | 05C022 | Подшипник |
Загрузка ...
|
|
| 4 | 300040 | Правая сторона подборщика |
Загрузка ...
|
|
| 5 | 300025 | Направляющая полоса |
Загрузка ...
|
|
| 6 | 300033 | Вал подборщика |
Загрузка ...
|
|
| 7 | 300045 | Левая сторона подборщика с эксцентриком |
Загрузка ...
|
|
| 8 | 300038 | Опора подшипника с отверстием |
Загрузка ...
|
|
| 9 | 02BM19 | Гайка |
Загрузка ...
|
|
| 10 | 01I013 | Масленка |
Загрузка ...
|
|
| 11 | 01D010 | Болт |
Загрузка ...
|
|
| 12 | 211109 | Пластина соединительная |
Загрузка ...
|
|
| 13 | 03R010 | Заклепка-Гайка |
Загрузка ...
|
|
| 14 | 302516 | Рама подборочного устройства |
Загрузка ...
|
|
| 15 | 01E212 | Болт М10х20 |
Загрузка ...
|
|
| 16 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 17 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 18 | 02O024 | Гайка |
Загрузка ...
|
|
| 19 | 05R012 | Подшипник |
Загрузка ...
|
|
| 20 | 02O026 | Гайка |
Загрузка ...
|
|
| 21 | 01S053 | Винт |
Загрузка ...
|
|
| 22 | 300032 | Труба держателя пружины |
Загрузка ...
|
|
| 23 | 02R818 | Шайба |
Загрузка ...
|
|
| 24 | 01E122 | Болт М8х50 |
Загрузка ...
|
|
| 25 | 12R004 | Зубец подборщика |
Загрузка ...
|
|
| 26 | 250004 | Держатель зубца |
Загрузка ...
|
|
| 27 | 12R004-01 | Зубец подборщика |
Загрузка ...
|
|
| 28 | 250004-01 | Держатель зубца |
Загрузка ...
|
|
| 29 | 39F018 | Кольцо регулировочное |
Загрузка ...
|
|
| 30 | 03O650 | Шплинт |
Загрузка ...
|
|
| 31 | 02R012 | Шайба O8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
