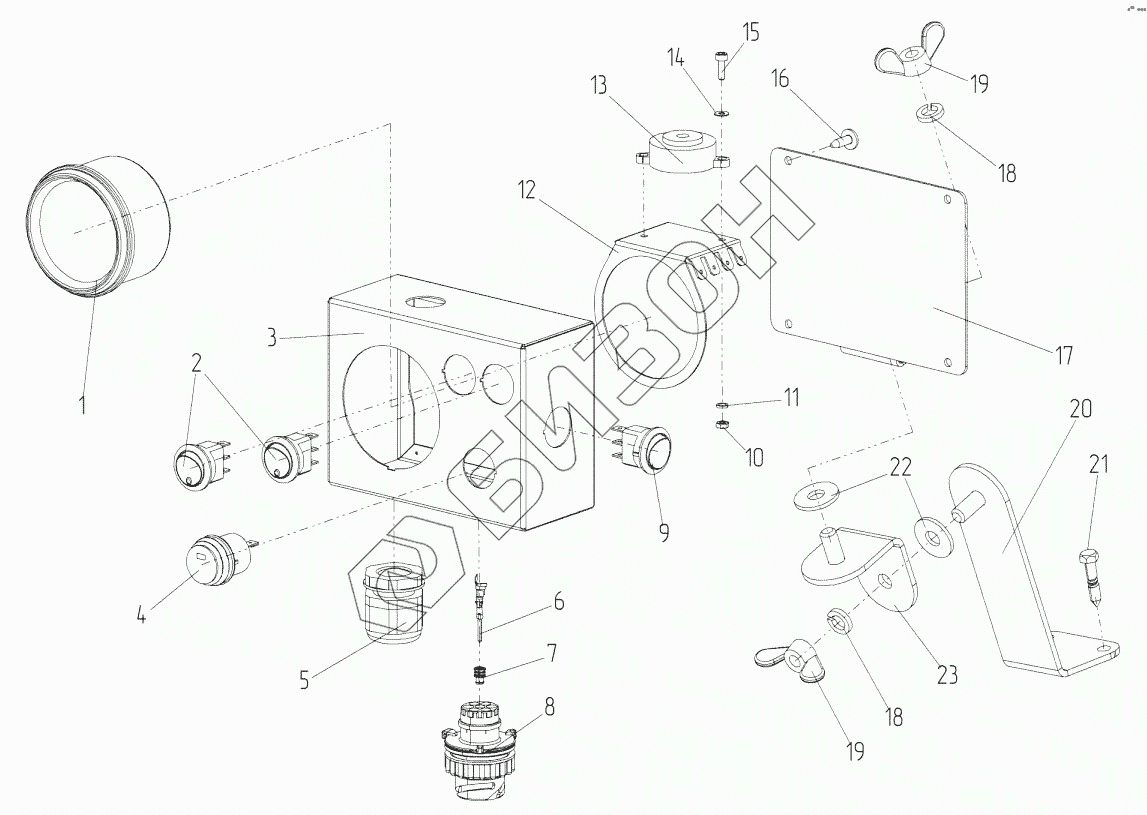

Графический каталог запасных частей к технике: Навигатор-НМ JB15. Пульт управления с держателем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 06R061 | Приемник указателя давления |
Загрузка ...
|
|
| 2 | 38S026 | Выключатель |
Загрузка ...
|
|
| 3 | 201431 | Короб пульта управления JB15 |
Загрузка ...
|
|
| 4 | 38S028 | Кнопка, влагозащитная |
Загрузка ...
|
|
| 5 | 38S015 | Ввод кабельный нейлоновый герметичный |
Загрузка ...
|
|
| 6 | 38R040 | Контакт |
Загрузка ...
|
|
| 7 | 38S024 | Уплотнитель |
Загрузка ...
|
|
| 8 | 38R038 | Вилка байонетная |
Загрузка ...
|
|
| 9 | 38S027 | Выключатель |
Загрузка ...
|
|
| 10 | 02O003 | Гайка |
Загрузка ...
|
|
| 11 | 02G003 | Шайба |
Загрузка ...
|
|
| 12 | 201433 | Шина пульта управления JB15 |
Загрузка ...
|
|
| 13 | 38S030 | Генератор звука |
Загрузка ...
|
|
| 14 | 02R003 | Шайба |
Загрузка ...
|
|
| 15 | 01C001 | Винт |
Загрузка ...
|
|
| 16 | 01V416 | Саморез с прессшайбой |
Загрузка ...
|
|
| 17 | 201432 | Крышка пульта управления |
Загрузка ...
|
|
| 18 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 19 | 02I100 | Гайка-барашек М8 |
Загрузка ...
|
|
| 20 | RB18.710 | Опора с шарниром |
Загрузка ...
|
|
| 21 | 01V415 | Саморез |
Загрузка ...
|
|
| 22 | 250008 | Шайба резиновая 22х8,5х1,5...2 |
Загрузка ...
|
|
| 23 | RB18.720 | Колено |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
Название:
Номер:
Примечание:
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
