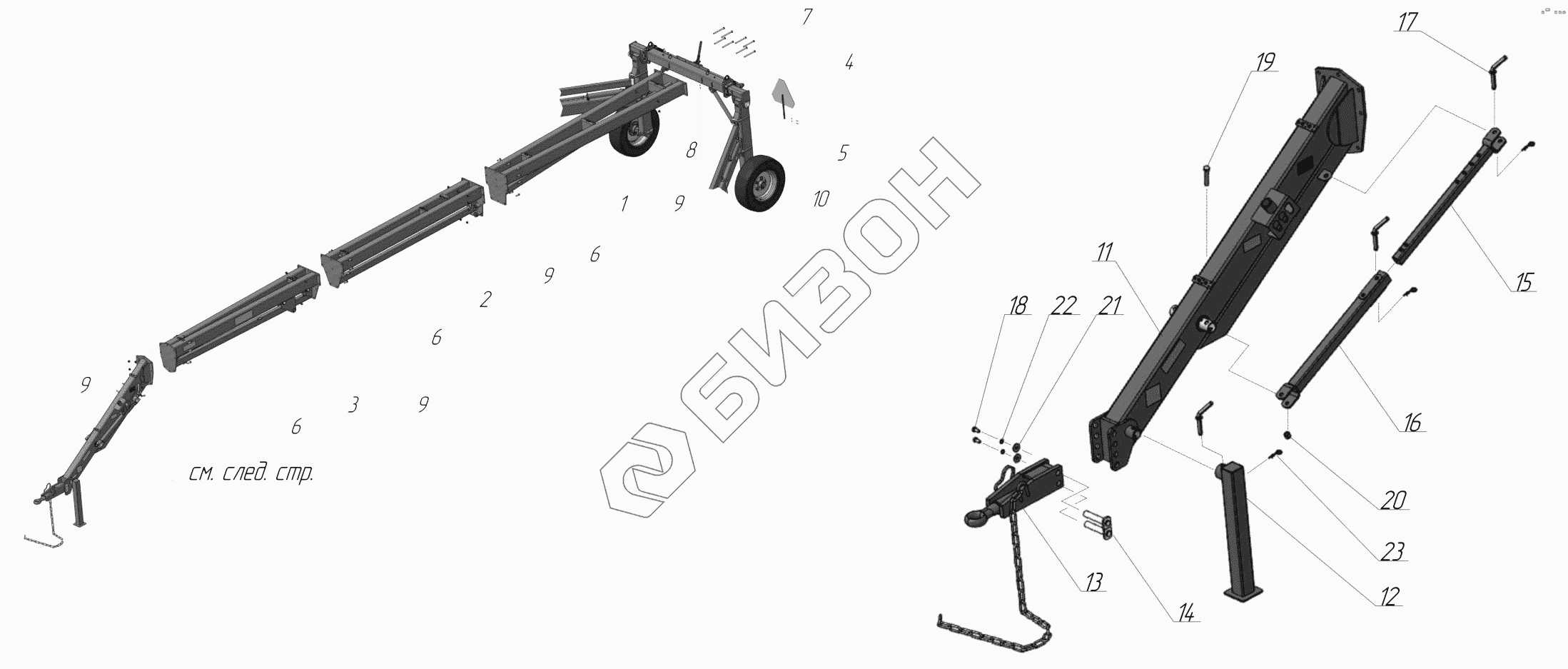

Графический каталог запасных частей к технике: Навигатор-НМ МК-16. Центральные секции
1
2
3
4
5
6
6
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МК16-01.01.000 | Балка задняя |
Загрузка ...
|
|
| 2 | МК16-01.02.000 | Балка средняя |
Загрузка ...
|
|
| 3 | MK16-52.00.000 | Балка передняя |
Загрузка ...
|
|
| 4 | МК16-32.00.000 | Знак с кронштейном |
Загрузка ...
|
|
| 5 | 01E071 | Болт |
Загрузка ...
|
|
| 6 | 01E404 | Болт |
Загрузка ...
|
|
| 7 | 01E457 | Болт |
Загрузка ...
|
|
| 8 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 9 | 02B075 | Гайка М16 |
Загрузка ...
|
|
| 10 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 11 | MK16-54.00.000 | Дышло |
Загрузка ...
|
|
| 12 | МК16-31.00.000 | Опора |
Загрузка ...
|
|
| 13 | МК16-01.05.000 | Проушина буксировочная |
Загрузка ...
|
|
| 14 | МК16-25.00.000 | Палец проушины |
Загрузка ...
|
|
| 15 | МК16-04.00.000 | Ограничитель внутренний |
Загрузка ...
|
|
| 16 | МК16-05.00.000 | Ограничитель наружный |
Загрузка ...
|
|
| 17 | МК16-06.00.000 | Палец |
Загрузка ...
|
|
| 18 | 01E299 | Болт |
Загрузка ...
|
|
| 19 | 1Б609009 | Болт |
Загрузка ...
|
|
| 20 | 02B075 | Гайка М16 |
Загрузка ...
|
|
| 21 | 02R026 | Шайба |
Загрузка ...
|
|
| 22 | 02G012 | Шайба Гровера O12 |
Загрузка ...
|
|
| 23 | 13010040 | Шплинт игольчатый O4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
