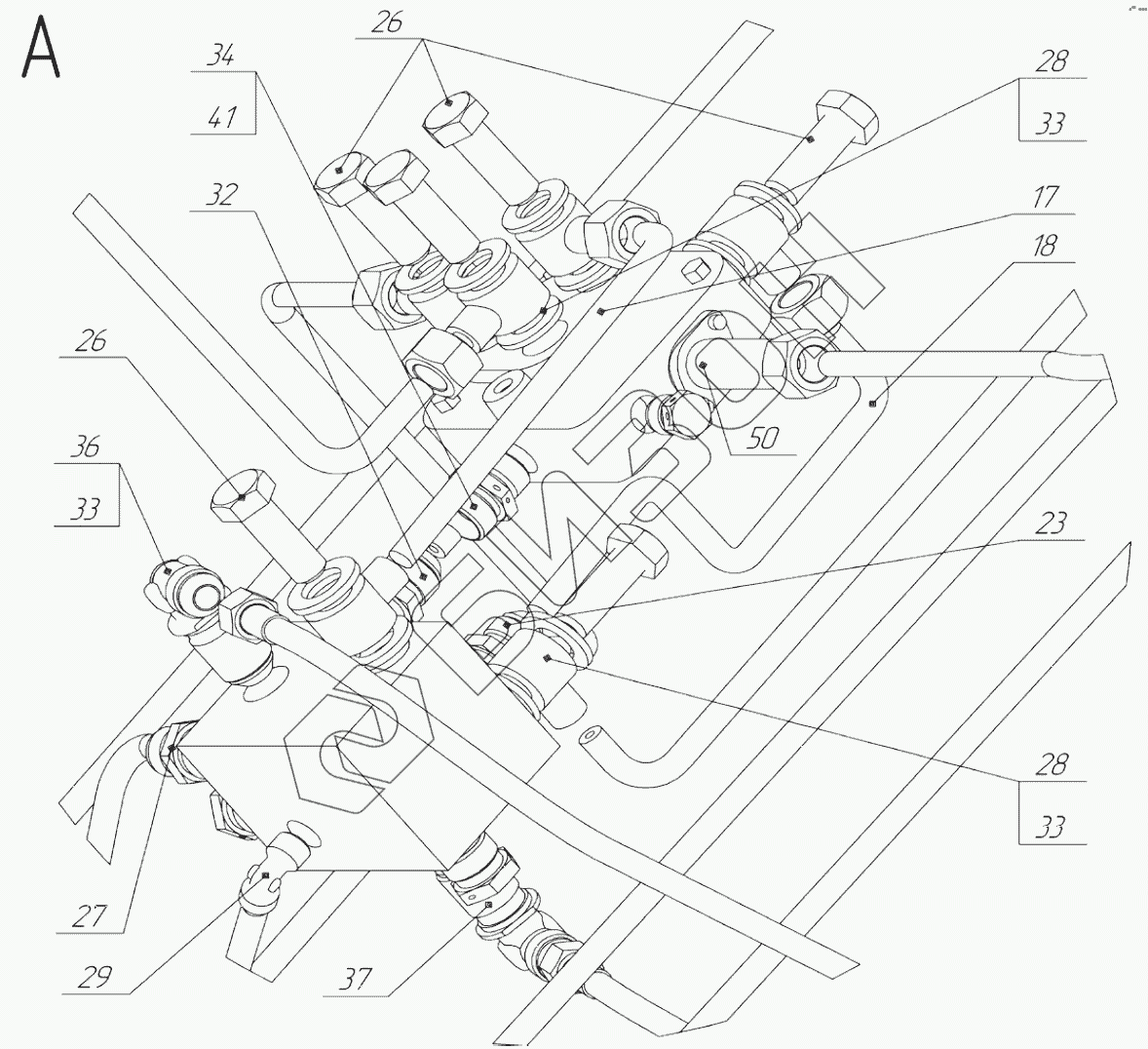

Графический каталог запасных частей к технике: Навигатор-НМ R12 SUPER. ГИДРАВЛИЧЕСКАЯ СИСТЕМА
06R013
06R012
06R011
06R010
06R007
06R006
17
18
23
26
26
27
28
28
29
32
33
33
33
34
36
37
41
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 06R013 | 06R013 | Гайка |
Загрузка ...
|
|
| 06R012 | 06R012 | Кольцо врезное |
Загрузка ...
|
|
| 06R011 | 06R011 | Гайка |
Загрузка ...
|
|
| 06R010 | 06R010 | Кольцо врезное |
Загрузка ...
|
|
| 06R007 | 06R007 | Гайка |
Загрузка ...
|
|
| 06R006 | 06R006 | Кольцо врезное |
Загрузка ...
|
|
| 1 | 06O007 | Клапан дроссельный |
Загрузка ...
|
|
| 2 | 06O32 | Гидромотор |
Загрузка ...
|
|
| 3 | 06O100 | Блок распределительный |
Загрузка ...
|
|
| 4 | 06O200 | Блок клапанов |
Загрузка ...
|
|
| 5 | 06C026 | Гидроцилиндр Левый |
Загрузка ...
|
|
| 6 | 06C027 | Гидроцилиндр Правый |
Загрузка ...
|
|
| 7 | 06C032 | Гидроцилиндр |
Загрузка ...
|
|
| 8 | 06T001 | Маслопровод |
Загрузка ...
|
|
| 9 | 06T002 | Маслопровод |
Загрузка ...
|
|
| 10 | 06T003 | Маслопровод |
Загрузка ...
|
|
| 11 | 06T004 | Маслопровод |
Загрузка ...
|
|
| 12 | 06T005 | Маслопровод |
Загрузка ...
|
|
| 13 | 06T006 | Маслопровод |
Загрузка ...
|
|
| 14 | 06T007 | Маслопровод |
Загрузка ...
|
|
| 15 | 06T008 | Маслопровод |
Загрузка ...
|
|
| 16 | 06T009 | Маслопровод |
Загрузка ...
|
|
| 17 | 06T010 | Маслопровод |
Загрузка ...
|
|
| 18 | 06T011 | Маслопровод |
Загрузка ...
|
|
| 19 | 06T012 | Маслопровод |
Загрузка ...
|
|
| 20 | 06T013 | Маслопровод |
Загрузка ...
|
|
| 21 | 06R101 | Тройник |
Загрузка ...
|
|
| 22 | 06R102 | Тройник |
Загрузка ...
|
|
| 23 | 06R109 | Переходник |
Загрузка ...
|
|
| 24 | 06R110 | Переходник |
Загрузка ...
|
|
| 25 | 06R110/1 | Дроссель |
Загрузка ...
|
|
| 26 | 06R116 | Банжа |
Загрузка ...
|
|
| 27 | 06R116/1 | Переходник 1/2"хO12 |
Загрузка ...
|
|
| 28 | 06R117 | Банжа |
Загрузка ...
|
|
| 29 | 06R118 | Переходник угл. |
Загрузка ...
|
|
| 30 | 06R125 | Переходник 3/8"х3/8" |
Загрузка ...
|
|
| 31 | 06R126 | Переходник |
Загрузка ...
|
|
| 32 | 06R127 | Переходник 1/2"х3/8" |
Загрузка ...
|
|
| 33 | 06R129 | Переходник |
Загрузка ...
|
|
| 34 | 06R134 | Штуцер вращающийся |
Загрузка ...
|
|
| 35 | 06R171 | Переходник к манометру |
Загрузка ...
|
|
| 36 | 06R140 | Переходник |
Загрузка ...
|
|
| 37 | 06R141 | Переходник |
Загрузка ...
|
|
| 38 | 06R190 | Быстросъёмная муфта |
Загрузка ...
|
|
| 39 | 06R195 | Защитный колпачок |
Загрузка ...
|
|
| 40 | 06R216 | Уплотнительная шайба 3/8" |
Загрузка ...
|
|
| 41 | 06R217 | Уплотнительная шайба 1/2" |
Загрузка ...
|
|
| 42 | 06R250 | Болт для банжо 3/8" |
Загрузка ...
|
|
| 43 | 06F025 | РВД L=2100 |
Загрузка ...
|
|
| 44 | 06F026 | РВД L=2100 |
Загрузка ...
|
|
| 45 | 06F006 | РВД |
Загрузка ...
|
|
| 46 | 06F010 | Рукав высокого давления |
Загрузка ...
|
|
| 47 | 06M001 | Манометр |
Загрузка ...
|
|
| 48 | 450325 | Трос управления |
Загрузка ...
|
|
| 49 | 450260 | Рычаг управления |
Загрузка ...
|
|
| 50 | 450275 | Комплект крепления троса управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
