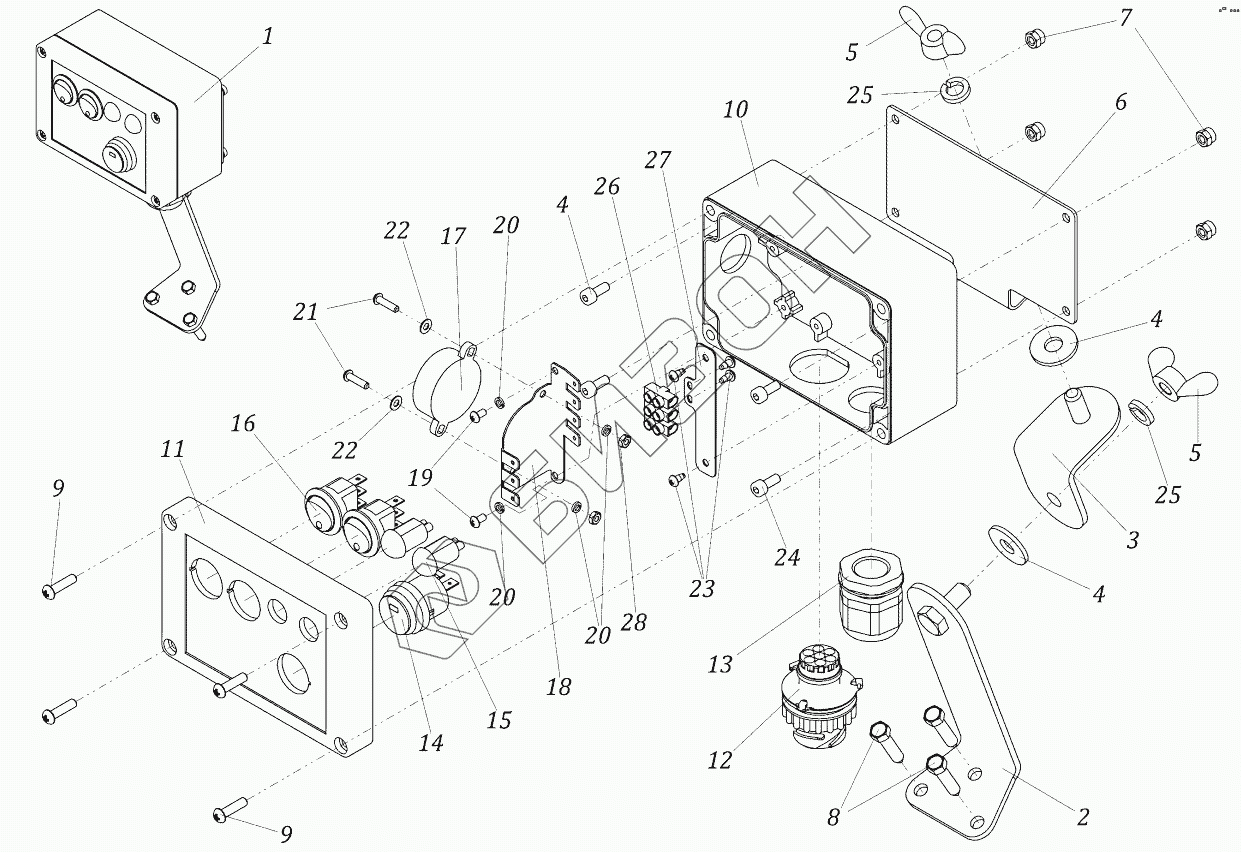

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Пульт управления
1
2
3
4
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB12-G2104 | Пульт управления |
Загрузка ...
|
|
| 2 | RB18.710 | Опора с шарниром |
Загрузка ...
|
|
| 3 | RB18.720 | Колено |
Загрузка ...
|
|
| 4 | 250008 | Шайба резиновая 22х8,5х1,5...2 |
Загрузка ...
|
|
| 5 | 02I100 | Гайка-барашек М8 |
Загрузка ...
|
|
| 6 | RB18.701 | Площадка пульта |
Загрузка ...
|
|
| 7 | 02В004 | Гайка М4 |
Загрузка ...
|
|
| 8 | 01V415 | Саморез |
Загрузка ...
|
|
| 9 | 01С011 | Винт М4х16 |
Загрузка ...
|
|
| 10 | Корпус пульта | Корпус пульта |
Загрузка ...
|
|
| 11 | Крышка пульта | Крышка пульта |
Загрузка ...
|
|
| 12 | 38R038 | Вилка байонетная |
Загрузка ...
|
|
| 13 | 38S015 | Ввод кабельный нейлоновый герметичный |
Загрузка ...
|
|
| 14 | 38S028 | Кнопка, влагозащитная |
Загрузка ...
|
|
| 15 | 38S029 | Лампа индикаторная зеленая |
Загрузка ...
|
|
| 16 | 38S026 | Выключатель |
Загрузка ...
|
|
| 17 | 38S030 | Генератор звука |
Загрузка ...
|
|
| 18 | 201422 | Шина минусовая |
Загрузка ...
|
|
| 19 | 01V062 | Винт М3х6 |
Загрузка ...
|
|
| 20 | 02G003 | Шайба |
Загрузка ...
|
|
| 21 | 01С001 | Винт М3х12 |
Загрузка ...
|
|
| 22 | 02R003 | Шайба |
Загрузка ...
|
|
| 23 | 01V060 | Винт |
Загрузка ...
|
|
| 24 | 01С010 | Винт М4х10 |
Загрузка ...
|
|
| 25 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 26 | 38R051 | Клеммник электрический |
Загрузка ...
|
|
| 27 | 201430 | Площадка для клеммника |
Загрузка ...
|
|
| 28 | 02О003 | Гайка М3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
