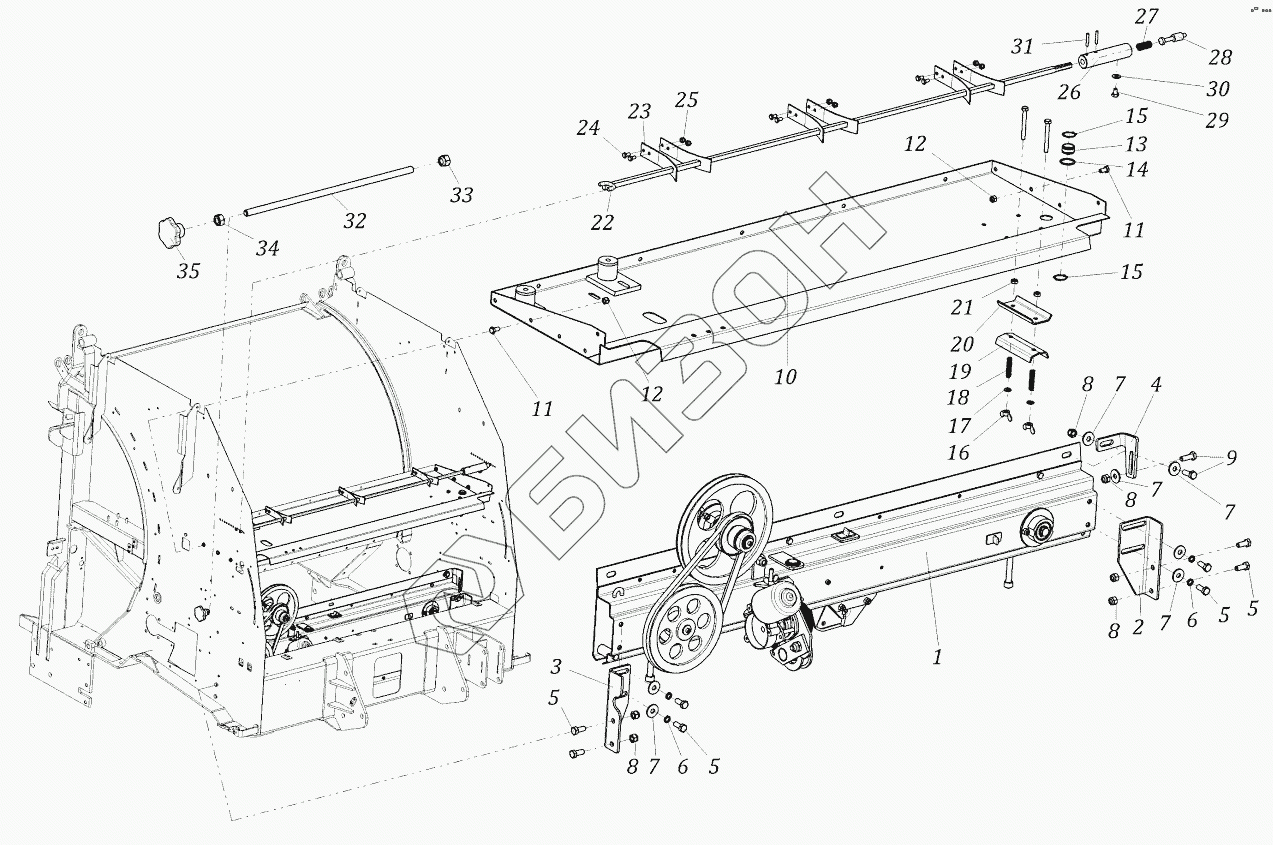

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Установка нитеувязывающего механизма
1
2
3
4
5
5
5
5
6
6
7
7
7
7
7
8
8
8
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R21010 | Механизм нитеувязочный |
Загрузка ...
|
|
| 2 | RB08.002 | Уголок |
Загрузка ...
|
|
| 3 | RB08.003 | Уголок |
Загрузка ...
|
|
| 4 | RB08.004 | Уголок левый |
Загрузка ...
|
|
| 5 | 01Е214 | Болт М10х25 |
Загрузка ...
|
|
| 6 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 7 | 02R018 | Шайба |
Загрузка ...
|
|
| 8 | 02В035 | Гайка М10 |
Загрузка ...
|
|
| 9 | 01Е216 | Болт |
Загрузка ...
|
|
| 10 | RB00.210 | Переборка |
Загрузка ...
|
|
| 11 | 01Е106 | Болт М8х16 |
Загрузка ...
|
|
| 12 | 02В025 | Гайка М8 |
Загрузка ...
|
|
| 13 | 221046 | Втулка направляющая шпагат |
Загрузка ...
|
|
| 14 | R12.03.00.001 | Кольцо |
Загрузка ...
|
|
| 15 | 03Е027 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | 02I100 | Гайка-барашек М8 |
Загрузка ...
|
|
| 17 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 18 | 12С002 | Пружина нитенатяжителя |
Загрузка ...
|
|
| 19 | 201095 | Пластина подвижная натяжения шпагата |
Загрузка ...
|
|
| 20 | 201084 | Пластина стационарная натяжения шпагата |
Загрузка ...
|
|
| 21 | 02О014 | Гайка М8 |
Загрузка ...
|
|
| 22 | RB08.110 | Штанга в сборе |
Загрузка ...
|
|
| 23 | RB08.103 | Планка |
Загрузка ...
|
|
| 24 | 01Е030 | Болт М6х12 |
Загрузка ...
|
|
| 25 | 02В015 | Гайка М6 |
Загрузка ...
|
|
| 26 | RB08.101 | Втулка |
Загрузка ...
|
|
| 27 | 12С114 | Пружина |
Загрузка ...
|
|
| 28 | RB08.102 | Штырь |
Загрузка ...
|
|
| 29 | 01Е089 | Болт М8х12 |
Загрузка ...
|
|
| 30 | 02С008 | Шайба 8 |
Загрузка ...
|
|
| 31 | 03S530 | Пружинный штифт |
Загрузка ...
|
|
| 32 | 41О001 | Шпилька |
Загрузка ...
|
|
| 33 | 02В060 | Гайка М14 |
Загрузка ...
|
|
| 34 | 02О035 | Гайка М14 |
Загрузка ...
|
|
| 35 | 170150 | Маховик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
