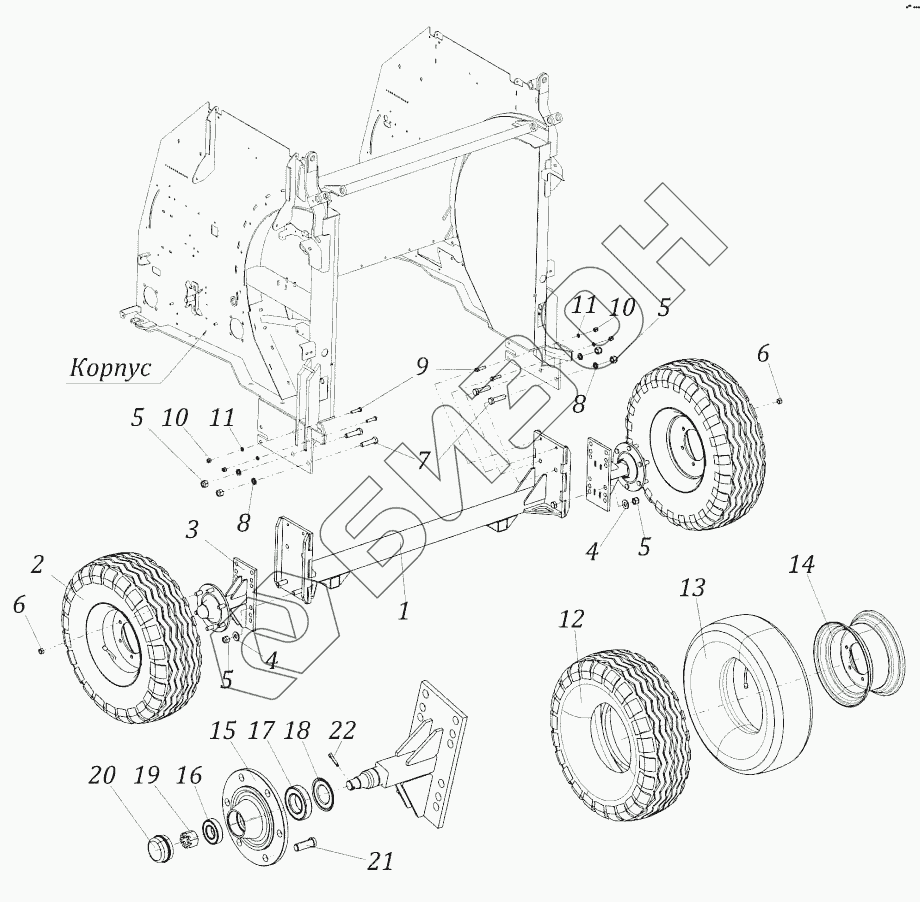

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Установка оси колес
1
2
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB04.200 | Поперечина |
Загрузка ...
|
|
| 2 | 15R021 | Колесо в комплекте |
Загрузка ...
|
|
| 3 | RB04.100 | Ступица в сборе |
Загрузка ...
|
|
| 4 | 02С020 | Шайба 20 |
Загрузка ...
|
|
| 5 | 2Г2009602 | Гайка М20 |
Загрузка ...
|
|
| 6 | 02В077 | Гайка ступицы М18х1,5 |
Загрузка ...
|
|
| 7 | 01Е533 | Болт М20 |
Загрузка ...
|
|
| 8 | 02G200 | Шайба |
Загрузка ...
|
|
| 9 | 01Е311 | Болт М12 |
Загрузка ...
|
|
| 10 | 02В050 | Гайка М12 |
Загрузка ...
|
|
| 11 | 02G012 | Шайба Гровера O12 |
Загрузка ...
|
|
| 12 | 15R202 | Шина |
Загрузка ...
|
|
| 13 | 15R201 | Камера |
Загрузка ...
|
|
| 14 | 15R200 | Обод колеса |
Загрузка ...
|
|
| 15 | 15S901 | Ступица колеса |
Загрузка ...
|
|
| 16 | 05А506 | Подшипник 30206 |
Загрузка ...
|
|
| 17 | 05А509 | Подшипник 30209 |
Загрузка ...
|
|
| 18 | 15S900 | Манжета |
Загрузка ...
|
|
| 19 | 02O080 | Гайка |
Загрузка ...
|
|
| 20 | 15S902 | Крышка ступицы |
Загрузка ...
|
|
| 21 | Болт М18х1,5 | Болт М18х1,5 |
Загрузка ...
|
|
| 22 | 03О550 | Шплинт 5х50 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
Название:
Номер:
Примечание:
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
