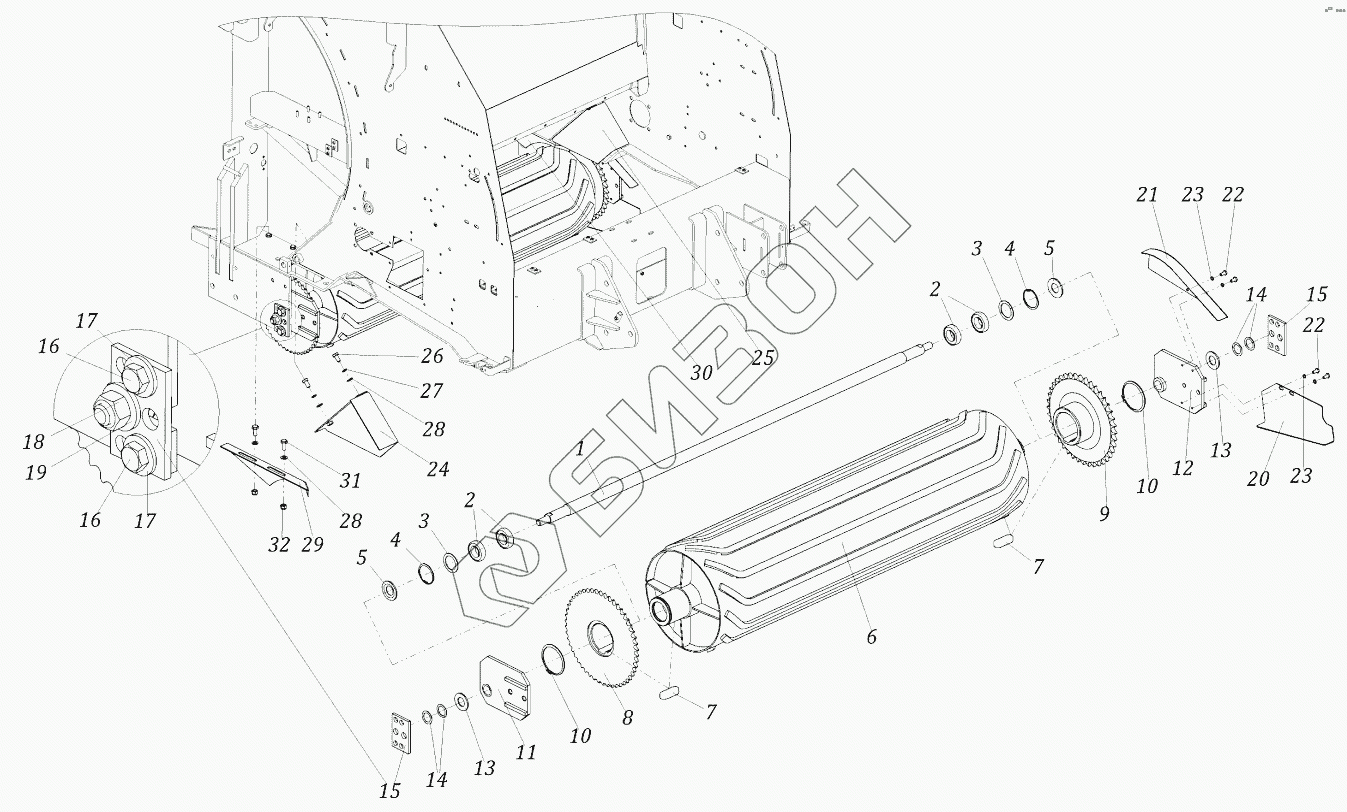

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Установка валка
1
2
2
3
3
4
4
5
5
6
7
7
8
9
10
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB06.001 | Вал |
Загрузка ...
|
|
| 2 | 05С022 | Подшипник |
Загрузка ...
|
|
| 3 | 39F040 | Распорное кольцо |
Загрузка ...
|
|
| 4 | 03I062 | Стопорное кольцо |
Загрузка ...
|
|
| 5 | RB06.002 | Шайба защитная |
Загрузка ...
|
|
| 6 | RB06.100 | Корпус валка |
Загрузка ...
|
|
| 7 | 03С090 | Шпонка 25х14х70 |
Загрузка ...
|
|
| 8 | RB06.010 | Звездочка ведущая |
Загрузка ...
|
|
| 9 | RB06.020-01 | Звездочка ведомая |
Загрузка ...
|
|
| 10 | 03Е090 | Кольцо стопорное 90 |
Загрузка ...
|
|
| 11 | RB06.300 | Кронштейн правый |
Загрузка ...
|
|
| 12 | RB06.200 | Кронштейн левый |
Загрузка ...
|
|
| 13 | RB06.003 | Шайба упорная |
Загрузка ...
|
|
| 14 | 39F018 | Кольцо регулировочное |
Загрузка ...
|
|
| 15 | RB06.004 | Пластина |
Загрузка ...
|
|
| 16 | 01Е400 | Болт М16х25 |
Загрузка ...
|
|
| 17 | 02С016 | Шайба пружинная 16 |
Загрузка ...
|
|
| 18 | 02О060 | Гайка М20 |
Загрузка ...
|
|
| 19 | 02С020 | Шайба 20 |
Загрузка ...
|
|
| 20 | RB00.034 | Кожух |
Загрузка ...
|
|
| 21 | RB00.290 | Кожух |
Загрузка ...
|
|
| 22 | 01Е106 | Болт М8х16 |
Загрузка ...
|
|
| 23 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 24 | RB00.190-01 | Кожух |
Загрузка ...
|
|
| 25 | RB00.190 | Кожух |
Загрузка ...
|
|
| 26 | 01Е213 | Болт М10х20 |
Загрузка ...
|
|
| 27 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 28 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 29 | RB00.003-01 | Кожух |
Загрузка ...
|
|
| 30 | RB00.003 | Кожух |
Загрузка ...
|
|
| 31 | 01Е214 | Болт М10х25 |
Загрузка ...
|
|
| 32 | 02В035 | Гайка М10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
