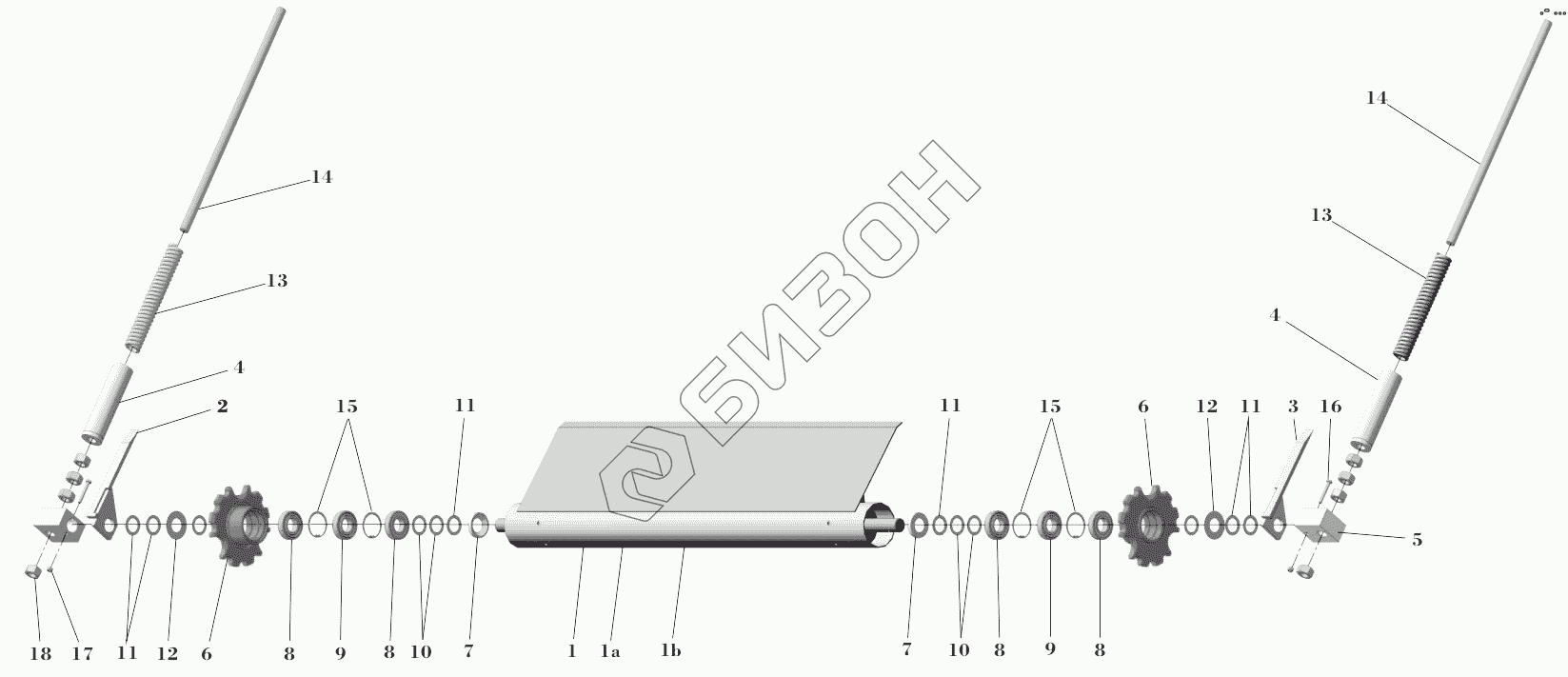

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. ХОЛОСТОЙ ВАЛ
1
1a
1b
2
3
4
4
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R23060 | Вал холостой |
Загрузка ...
|
|
| 1a | R23060-01 | Вал холостой |
Загрузка ...
|
|
| 1b | R23061 | Вал холостой |
Загрузка ...
|
|
| 2 | R23067 | Направляющая холостого вала правая |
Загрузка ...
|
|
| 3 | R23067-01 | Направляющая холостого вала левая |
Загрузка ...
|
|
| 4 | R23157 | Стакан пружины |
Загрузка ...
|
|
| 5 | 211050 | Опора натяжения цепи |
Загрузка ...
|
|
| 6 | 2519039 | Венец ведомый |
Загрузка ...
|
|
| 7 | 201073 | Кольцо дистанционное |
Загрузка ...
|
|
| 8 | 05С033 | Подшипник |
Загрузка ...
|
|
| 9 | 05С032 | Подшипник |
Загрузка ...
|
|
| 10 | 39F025 | Шайба 35,5х50х0,5 |
Загрузка ...
|
|
| 11 | 39F030 | Кольцо регулировочное 35,2х50х2 |
Загрузка ...
|
|
| 12 | 39C025 | Кольцо регулировочное |
Загрузка ...
|
|
| 13 | 12C005 | Пружина натяжителя |
Загрузка ...
|
|
| 14 | 41O003 | Шпилька |
Загрузка ...
|
|
| 15 | 03I072 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | 01E124 | Болт |
Загрузка ...
|
|
| 17 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 18 | 02O070 | Гайка М24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
