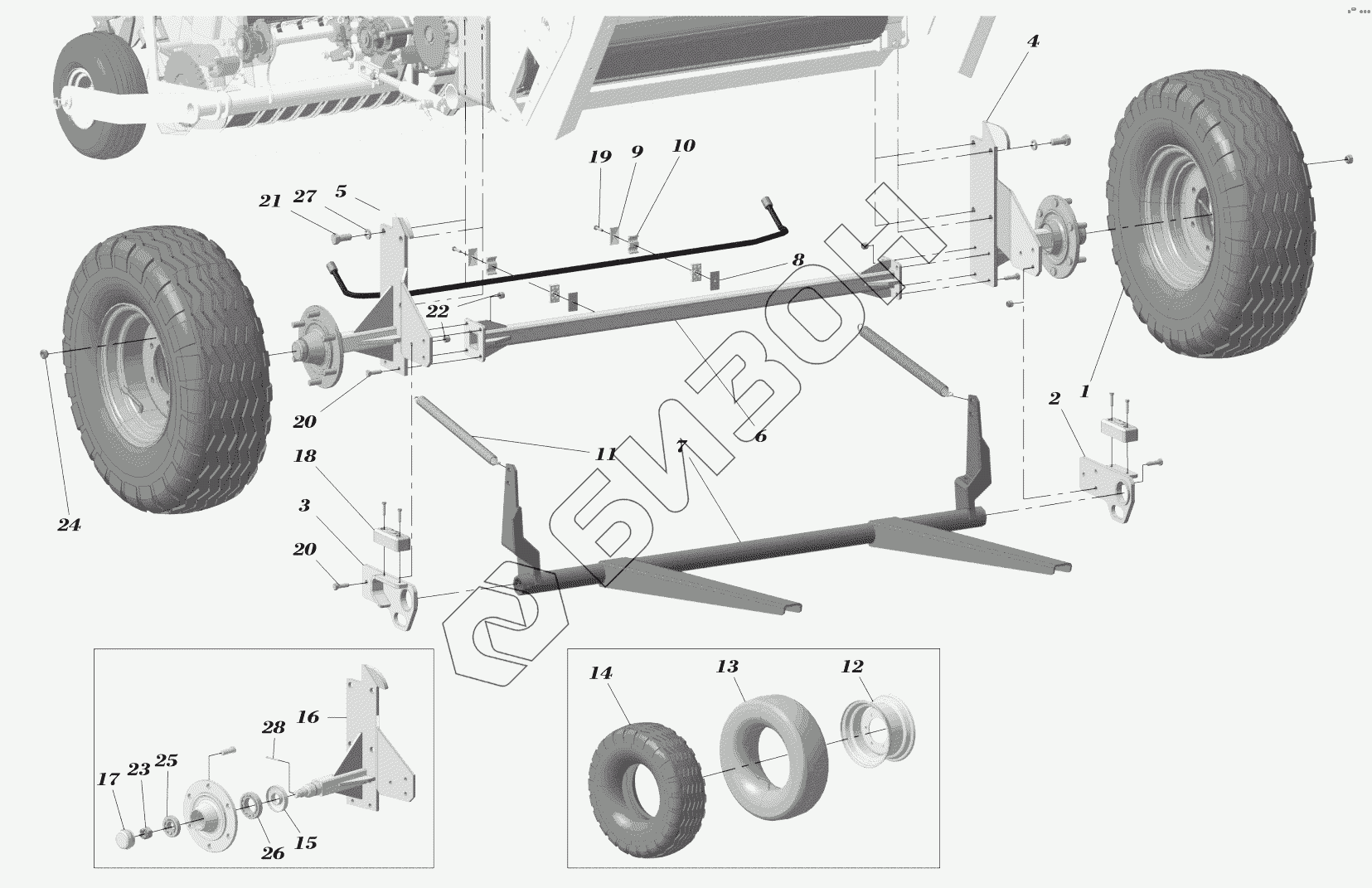

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. ОПОРНЫЕ КОЛЕСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15R021 | Колесо в комплекте |
Загрузка ...
|
|
| 2 | Al1001 | Кронштейн левый |
Загрузка ...
|
|
| 3 | Al1002 | Кронштейн правый |
Загрузка ...
|
|
| 4 | R21021 | Ступица колеса правая |
Загрузка ...
|
|
| 5 | R21021-01 | Ступица колеса левая |
Загрузка ...
|
|
| 6 | R23147 | Опора осей |
Загрузка ...
|
|
| 7 | НМ000184 | Выталкиватель |
Загрузка ...
|
|
| 8 | 06R247/1 | Пластина двойной скобы |
Загрузка ...
|
|
| 9 | 06R247/2 | Планка прижимная |
Загрузка ...
|
|
| 10 | 06R247/3 | Ложе РВД |
Загрузка ...
|
|
| 11 | 12T008 | Пружина |
Загрузка ...
|
|
| 12 | 15R200 | Обод колеса |
Загрузка ...
|
|
| 13 | 15R201 | Камера |
Загрузка ...
|
|
| 14 | 15R202 | Шина |
Загрузка ...
|
|
| 15 | 15S900 | Манжета |
Загрузка ...
|
|
| 16 | 15S901 | Ступица колеса |
Загрузка ...
|
|
| 17 | 15S902 | Крышка ступицы |
Загрузка ...
|
|
| 18 | 247572 | Резиновый буфер |
Загрузка ...
|
|
| 19 | 01Е120 | Болт М8х35 |
Загрузка ...
|
|
| 20 | 01Е308 | Болт М12х40 |
Загрузка ...
|
|
| 21 | 01Е511 | Болт |
Загрузка ...
|
|
| 22 | 02B051 | Самоконтряшаяся гайка |
Загрузка ...
|
|
| 23 | 02O080 | Гайка |
Загрузка ...
|
|
| 24 | 02B077/1 | Гайка |
Загрузка ...
|
|
| 25 | 05A506 | Подшипник |
Загрузка ...
|
|
| 26 | 05A509 | Подшипник |
Загрузка ...
|
|
| 27 | 02G200 | Шайба |
Загрузка ...
|
|
| 28 | 03O550 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
