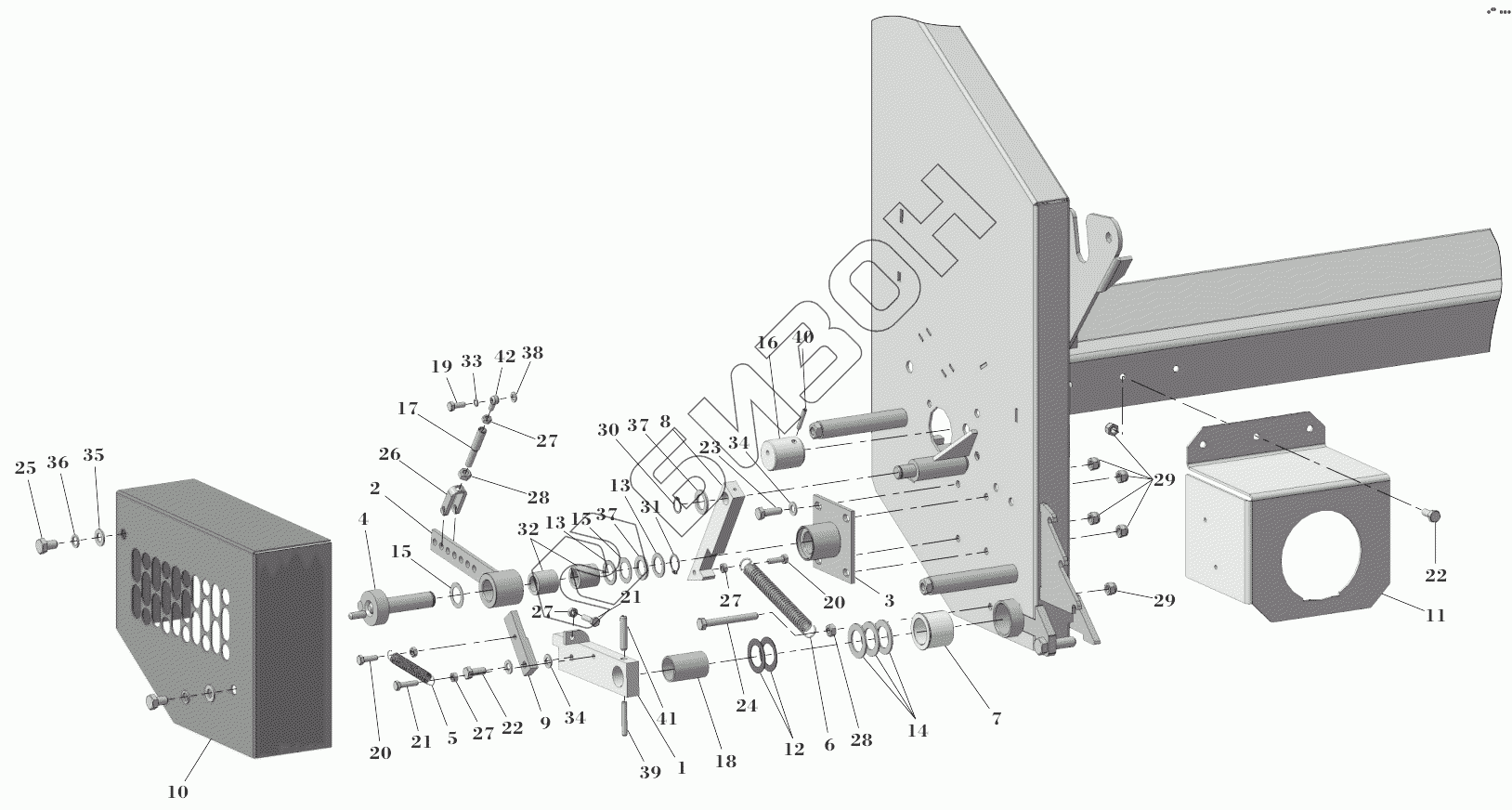

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
27
27
27
28
28
29
29
30
31
32
33
34
34
35
36
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11410013 | Рычаг расцепления |
Загрузка ...
|
|
| 2 | 11410021 | Вкладыш с храповиком |
Загрузка ...
|
|
| 3 | 11410022 | Опора храповика |
Загрузка ...
|
|
| 4 | 11410023 | Кулачок |
Загрузка ...
|
|
| 5 | 12T053 | Пружина |
Загрузка ...
|
|
| 6 | 12Т003 | Пружина |
Загрузка ...
|
|
| 7 | 170007 | Вкладыш нейлоновый |
Загрузка ...
|
|
| 8 | 11421069 | Крюк расцепления |
Загрузка ...
|
|
| 9 | 11421070 | Рычаг позиционирования |
Загрузка ...
|
|
| 10 | 11421095 | Кожух храповика |
Загрузка ...
|
|
| 11 | 11421099 | Пластина крепления манометра |
Загрузка ...
|
|
| 12 | 11421100 | Кольцо дистанционное |
Загрузка ...
|
|
| 13 | 11421101 | Кольцо дистанционное |
Загрузка ...
|
|
| 14 | 11421102 | Кольцо дистанционное |
Загрузка ...
|
|
| 15 | 11421103 | Кольцо дистанционное |
Загрузка ...
|
|
| 16 | 11422025 | Эксцентрик храповика |
Загрузка ...
|
|
| 17 | 11422027 | Удлинитель рычага |
Загрузка ...
|
|
| 18 | 11423017 | Втулка наружная |
Загрузка ...
|
|
| 19 | 01E053 | Болт |
Загрузка ...
|
|
| 20 | 01E059 | Болт М620 |
Загрузка ...
|
|
| 21 | 01E065 | Болт |
Загрузка ...
|
|
| 22 | 01E090 | Болт |
Загрузка ...
|
|
| 23 | 01E111 | Болт |
Загрузка ...
|
|
| 24 | 01E130 | Болт |
Загрузка ...
|
|
| 25 | 01E210 | Болт М10х16 |
Загрузка ...
|
|
| 26 | 01V402 | Вилка |
Загрузка ...
|
|
| 27 | 02O008 | Гайка М6 |
Загрузка ...
|
|
| 28 | 02O014 | Гайка |
Загрузка ...
|
|
| 29 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 30 | 03E015 | Кольцо стопорное |
Загрузка ...
|
|
| 31 | 03E018 | Кольцо стопорное |
Загрузка ...
|
|
| 32 | 05S826 | Обгонная муфта |
Загрузка ...
|
|
| 33 | 02G006 | Шайба |
Загрузка ...
|
|
| 34 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 35 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 36 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 37 | 12S019 | Шайба |
Загрузка ...
|
|
| 38 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 39 | 03S540 | Пружинный штифт O5х40 |
Загрузка ...
|
|
| 40 | 03S630 | Штифт |
Загрузка ...
|
|
| 41 | 03S840 | Штифт |
Загрузка ...
|
|
| 42 | 05S006 | Опора шаровая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
