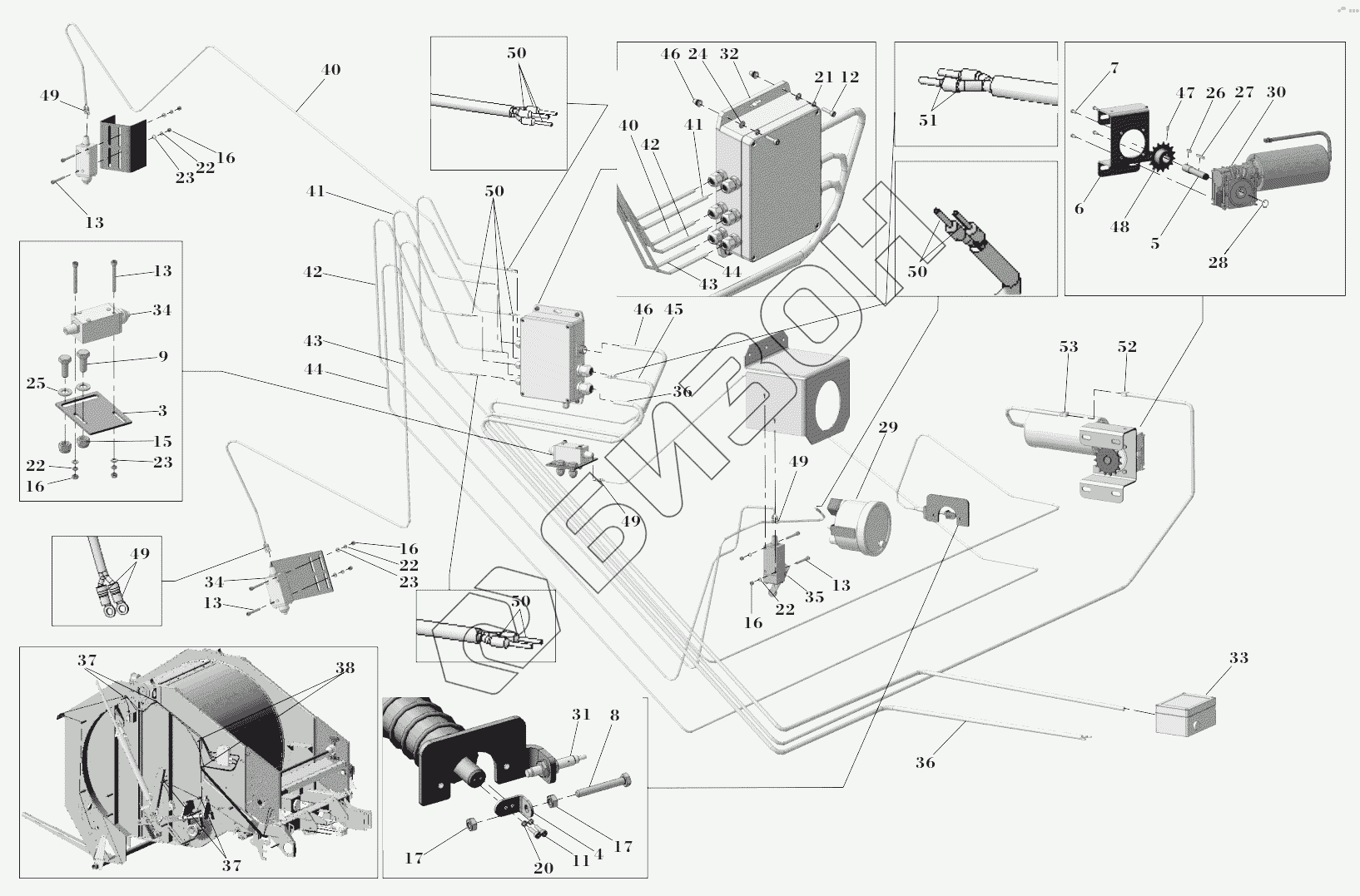

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
3
4
5
6
7
8
9
11
12
13
13
13
13
15
16
16
16
16
17
17
20
21
22
22
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
37
38
40
40
41
41
42
42
43
43
44
44
45
46
46
47
48
49
49
49
49
50
50
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R23012 | Рычаг в сборе |
Загрузка ...
|
|
| 2 | 12Т304 | Пружина |
Загрузка ...
|
|
| 3 | 211079 | Кронштейн концевика выталкивателя |
Загрузка ...
|
|
| 4 | 11422034 | Лепесток |
Загрузка ...
|
|
| 5 | 11422049 | Вал |
Загрузка ...
|
|
| 6 | 11422050 | Кронштейн |
Загрузка ...
|
|
| 7 | 01Е019 | Болт М5х12 |
Загрузка ...
|
|
| 8 | 01E027 | Болт |
Загрузка ...
|
|
| 9 | 01E214 | Болт |
Загрузка ...
|
|
| 10 | 01E216 | Болт М10х30 |
Загрузка ...
|
|
| 11 | 01C001 | Винт |
Загрузка ...
|
|
| 12 | 01C011 | Винт |
Загрузка ...
|
|
| 13 | 01C015 | Винт |
Загрузка ...
|
|
| 14 | 01V300 | Рым-болт М8х60 |
Загрузка ...
|
|
| 15 | 02В035 | Гайка М10 |
Загрузка ...
|
|
| 16 | 02O005 | Гайка |
Загрузка ...
|
|
| 17 | 02O008 | Гайка М6 |
Загрузка ...
|
|
| 18 | 02O014 | Гайка |
Загрузка ...
|
|
| 19 | 02O015 | Гайка |
Загрузка ...
|
|
| 20 | 02G003 | Шайба |
Загрузка ...
|
|
| 21 | 02G004 | Шайба Гровера O4 |
Загрузка ...
|
|
| 22 | 02G005 | Шайба |
Загрузка ...
|
|
| 23 | 02R001 | Шайба |
Загрузка ...
|
|
| 24 | 02R004 | Шайба 6х20 |
Загрузка ...
|
|
| 25 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 26 | 03C011 | Шпонка |
Загрузка ...
|
|
| 27 | 03C014 | Шпонка |
Загрузка ...
|
|
| 28 | 03E014 | Кольцо стопорное |
Загрузка ...
|
|
| 29 | 06M001E | Манометр с этектроконтактами |
Загрузка ...
|
|
| 30 | 38G001 | Мотор-редуктор |
Загрузка ...
|
|
| 31 | 38S006-01 | Датчик |
Загрузка ...
|
|
| 32 | 38S006-02 | Силовой шкаф |
Загрузка ...
|
|
| 33 | 38S006-03 | Пульт управления |
Загрузка ...
|
|
| 34 | 38S007 | Концевой выключатель общего назначения |
Загрузка ...
|
|
| 35 | 38S008 | Концевой выключатель |
Загрузка ...
|
|
| 36 | 38S011 | Провод АКБ |
Загрузка ...
|
|
| 37 | 1Р0004 | Хомут пластиковый |
Загрузка ...
|
|
| 38 | 1Р0005 | Хомут пластиковый |
Загрузка ...
|
|
| 39 | 03R011 | Заклепка-гайка |
Загрузка ...
|
|
| 40 | Провод датчика гидроцилиндра крышки | Провод датчика гидроцилиндра крышки |
Загрузка ...
|
|
| 41 | Провод манометра | Провод манометра |
Загрузка ...
|
|
| 42 | Провод датчика ножа | Провод датчика ножа |
Загрузка ...
|
|
| 43 | Провод датчика рычага расцепления | Провод датчика рычага расцепления |
Загрузка ...
|
|
| 44 | Провод датчика выталкивателя | Провод датчика выталкивателя |
Загрузка ...
|
|
| 45 | Провод мотор-редуктора | Провод мотор-редуктора |
Загрузка ...
|
|
| 46 | Провод пульта управления | Провод пульта управления |
Загрузка ...
|
|
| 47 | 01V061 | Винт |
Загрузка ...
|
|
| 48 | 11422052 | Звездочка привода мотор-редуктора |
Загрузка ...
|
|
| 49 | 38R020 | Наконечник кольцевой изолированный с ПВХ манжетой |
Загрузка ...
|
|
| 50 | 38R021 | Наконечник втулочный |
Загрузка ...
|
|
| 51 | 38R023 | Наконечник втулочный |
Загрузка ...
|
|
| 52 | 38R024 | Разъем вибростойкий штекерный "папа" в нейлоновом корпусе |
Загрузка ...
|
|
| 53 | 38R025 | Разъем вибростойкий штекерный "мама" в нейлоновом корпусе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
