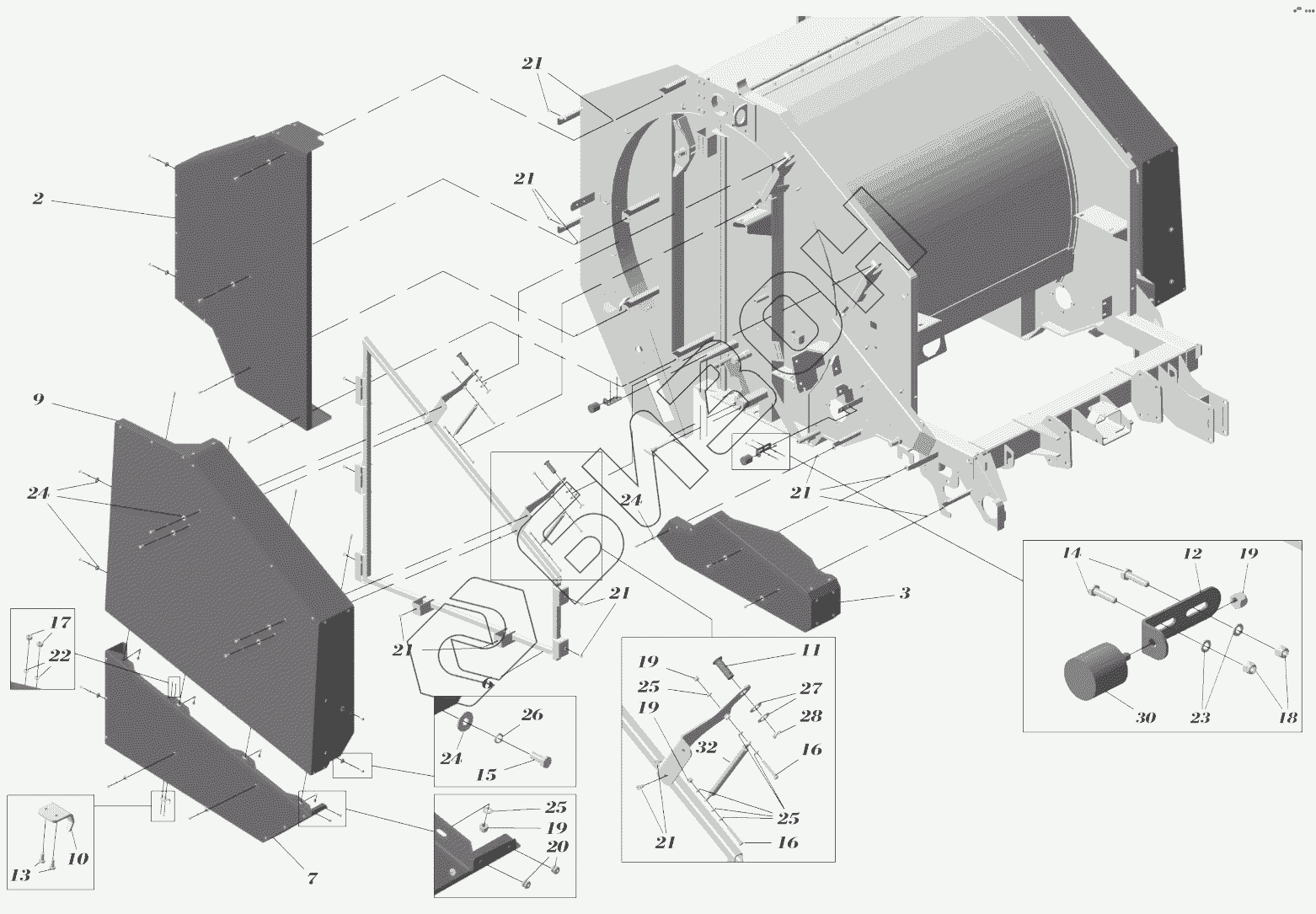

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. УСТАНОВКА КОЖУХОВ
2
3
6
7
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
20
21
21
21
21
21
21
22
23
24
24
24
25
25
25
26
27
28
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB152.00.050 | Кожух задний левый |
Загрузка ...
|
|
| 2 | RB152.00.050-01 | Кожух задний правый |
Загрузка ...
|
|
| 3 | RB152.00.060 | Кожух цепной |
Загрузка ...
|
|
| 4 | RB152.00.070 | Кожух нижний левый |
Загрузка ...
|
|
| 5 | RB152.00.080 | Рамка |
Загрузка ...
|
|
| 6 | RB152.00.080-01 | Рамка |
Загрузка ...
|
|
| 7 | RB152.00.090 | Кожух правый нижний |
Загрузка ...
|
|
| 8 | RB152.00.101 | Кожух левый верхний |
Загрузка ...
|
|
| 9 | RB152.00.111 | Кожух верхний правый |
Загрузка ...
|
|
| 10 | RB17.204 | Проушина под замок |
Загрузка ...
|
|
| 11 | RB152.00.001 | Ось |
Загрузка ...
|
|
| 12 | RB152.09.002 | Кронштейн упора |
Загрузка ...
|
|
| 13 | 01E019 | Болт |
Загрузка ...
|
|
| 14 | 01E065 | Болт |
Загрузка ...
|
|
| 15 | 01Е108 | Болт М8х20 |
Загрузка ...
|
|
| 16 | 01Е122 | Болт |
Загрузка ...
|
|
| 17 | 02О005 | Гайка |
Загрузка ...
|
|
| 18 | 02В015 | Гайка М6 |
Загрузка ...
|
|
| 19 | 02В025 | Гайка М8 |
Загрузка ...
|
|
| 20 | 1P0035 | Заклепка стальная |
Загрузка ...
|
|
| 21 | 03R008 | Заклепка-Гайка |
Загрузка ...
|
|
| 22 | 02G005 | Шайба |
Загрузка ...
|
|
| 23 | 02G006 | Шайба |
Загрузка ...
|
|
| 24 | 02R012 | Шайба O8 |
Загрузка ...
|
|
| 25 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 26 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 27 | 02R040 | Шайба |
Загрузка ...
|
|
| 28 | 03О400 | Шплинт 5х45 |
Загрузка ...
|
|
| 29 | 03S650 | Штифт пружинный 6х50 |
Загрузка ...
|
|
| 30 | 174030 | Виброопора |
Загрузка ...
|
|
| 31 | 45S001 | Замок резиновый |
Загрузка ...
|
|
| 32 | 04S003 | Пружина газовая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
