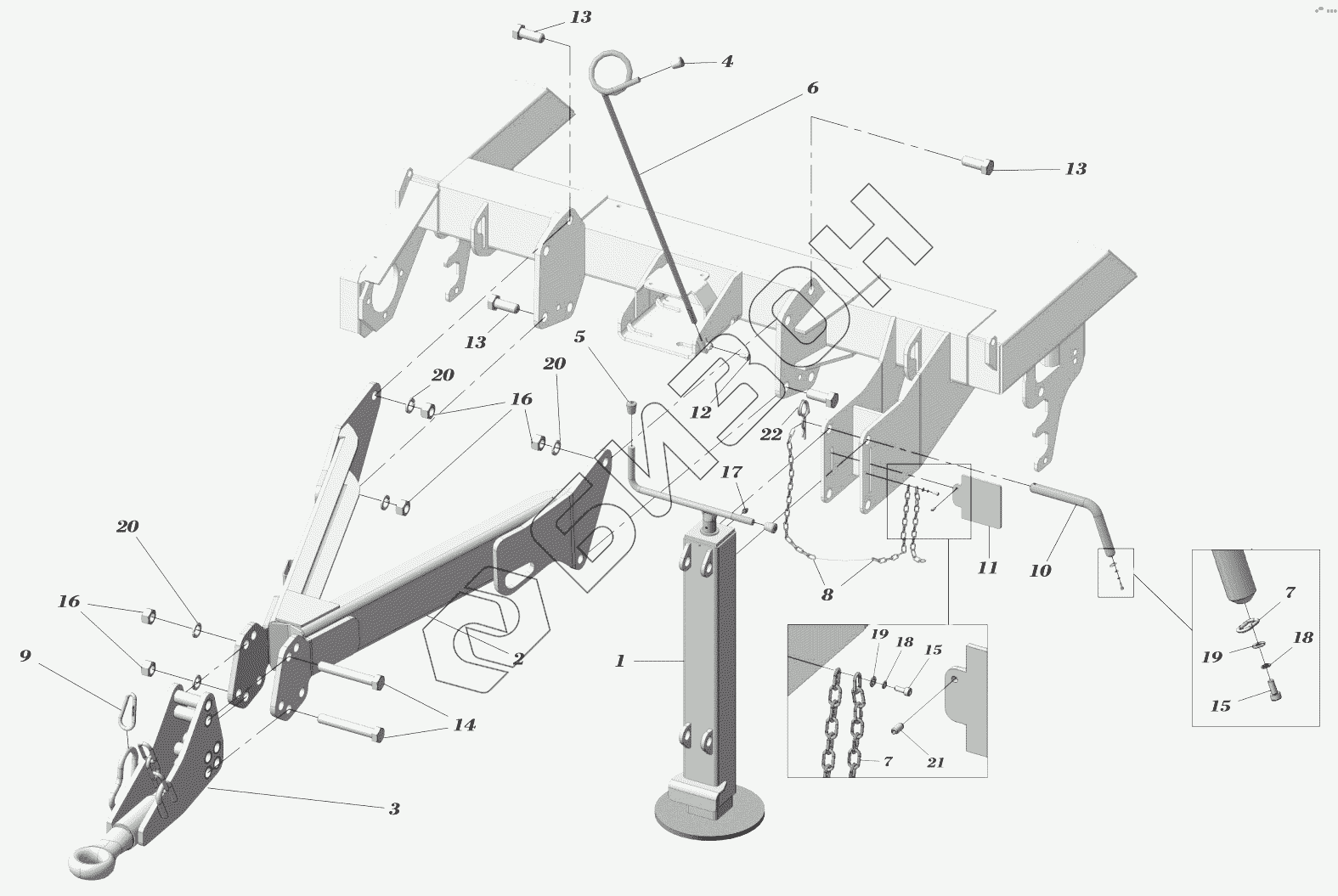

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. УСТАНОВКА ОПОРЫ
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
13
14
15
15
16
16
17
18
18
19
19
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R25012 | Домкрат |
Загрузка ...
|
|
| 2 | RB15.10.000 | Дышло |
Загрузка ...
|
|
| 3 | RB15.11.000 | Проушина тяговая |
Загрузка ...
|
|
| 4 | 171012 | Защитная пробка O12 |
Загрузка ...
|
|
| 5 | 171014 | Пробка |
Загрузка ...
|
|
| 6 | 221002 | Опора РВД |
Загрузка ...
|
|
| 7 | 250011 | Цепь |
Загрузка ...
|
|
| 8 | 250011-01 | Цепь |
Загрузка ...
|
|
| 9 | 250050 | Карабин |
Загрузка ...
|
|
| 10 | 550109 | Палец |
Загрузка ...
|
|
| 11 | 11421033 | Пластина соединительная |
Загрузка ...
|
|
| 12 | 01Е106 | Болт М8х16 |
Загрузка ...
|
|
| 13 | 01E515 | Болт |
Загрузка ...
|
|
| 14 | 01Е540 | Болт |
Загрузка ...
|
|
| 15 | 01С010 | Винт М4х10 |
Загрузка ...
|
|
| 16 | 02О056 | Гайка М20х1,5 |
Загрузка ...
|
|
| 17 | 01I008 | Масленка |
Загрузка ...
|
|
| 18 | 02G004 | Шайба Гровера O4 |
Загрузка ...
|
|
| 19 | 02R004 | Шайба 6х20 |
Загрузка ...
|
|
| 20 | 02G200 | Шайба |
Загрузка ...
|
|
| 21 | 03S612 | Штифт |
Загрузка ...
|
|
| 22 | 13010040 | Шплинт игольчатый O4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
