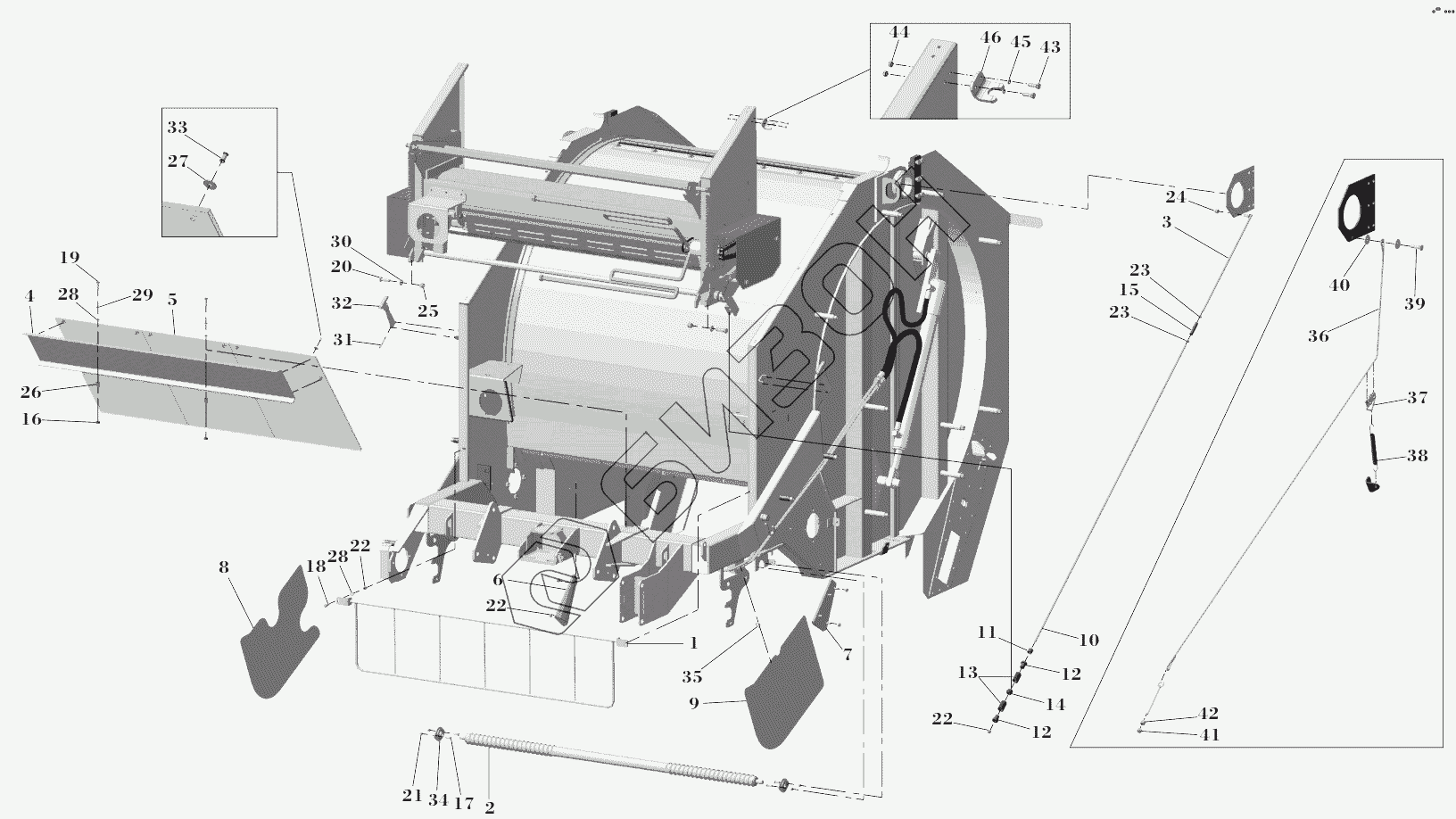

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. УСТАНОВКА СЕТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11410018 | Экран обвязчика |
Загрузка ...
|
|
| 2 | 11410038 | Валок расправляющий |
Загрузка ...
|
|
| 3 | 11410033 | Тяга возврата |
Загрузка ...
|
|
| 4 | 11421096 | Экран маслопроводов |
Загрузка ...
|
|
| 5 | 11421073-2 | Направляющая сетки |
Загрузка ...
|
|
| 6 | R23139 | Направляющая |
Загрузка ...
|
|
| 7 | R23139-01 | Направляющая |
Загрузка ...
|
|
| 8 | 11423028 | Шторка правая |
Загрузка ...
|
|
| 9 | 11423027 | Шторка левая |
Загрузка ...
|
|
| 10 | 11422035 | Тяга возврата |
Загрузка ...
|
|
| 11 | 11422041 | Втулка устройства возврата |
Загрузка ...
|
|
| 12 | 11422044 | Направляющая пружины |
Загрузка ...
|
|
| 13 | 12C057HM | Пружина |
Загрузка ...
|
|
| 14 | 11422043 | Втулка |
Загрузка ...
|
|
| 15 | 11422037 | Муфта тяги возврата |
Загрузка ...
|
|
| 16 | 11422042 | Шайба |
Загрузка ...
|
|
| 17 | 01E059 | Болт М620 |
Загрузка ...
|
|
| 18 | 01E111 | Болт |
Загрузка ...
|
|
| 19 | 01E113 | Болт |
Загрузка ...
|
|
| 20 | 01E308 | Болт М1240 |
Загрузка ...
|
|
| 21 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 22 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 23 | 02O014 | Гайка |
Загрузка ...
|
|
| 24 | 02B0351 | Гайка |
Загрузка ...
|
|
| 25 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 26 | 03R008 | Заклепка-Гайка |
Загрузка ...
|
|
| 27 | 02R008 | Шайба |
Загрузка ...
|
|
| 28 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 29 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 30 | 02R021 | Шайба 12 |
Загрузка ...
|
|
| 31 | 03S650 | Штифт пружинный 6х50 |
Загрузка ...
|
|
| 32 | 45S001 | Замок резиновый |
Загрузка ...
|
|
| 33 | 03R005 | Заклепка стальная |
Загрузка ...
|
|
| 34 | 05O217 | Опора RATY17 |
Загрузка ...
|
|
| 35 | 1P0004 | Хомут пластиковый |
Загрузка ...
|
|
| 36 | RB15.05.200 | Трос |
Загрузка ...
|
|
| 37 | 45S014 | Зажим поддерживающий |
Загрузка ...
|
|
| 38 | 12T005 | Пружина |
Загрузка ...
|
|
| 39 | 01E218 | Болт М10х35 |
Загрузка ...
|
|
| 40 | 02R018 | Шайба |
Загрузка ...
|
|
| 41 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 42 | 02O015 | Гайка |
Загрузка ...
|
|
| 43 | 01E022 | Болт |
Загрузка ...
|
|
| 44 | 02O005 | Гайка |
Загрузка ...
|
|
| 45 | 02G005 | Шайба |
Загрузка ...
|
|
| 46 | 11422045 | Проушина под замок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
