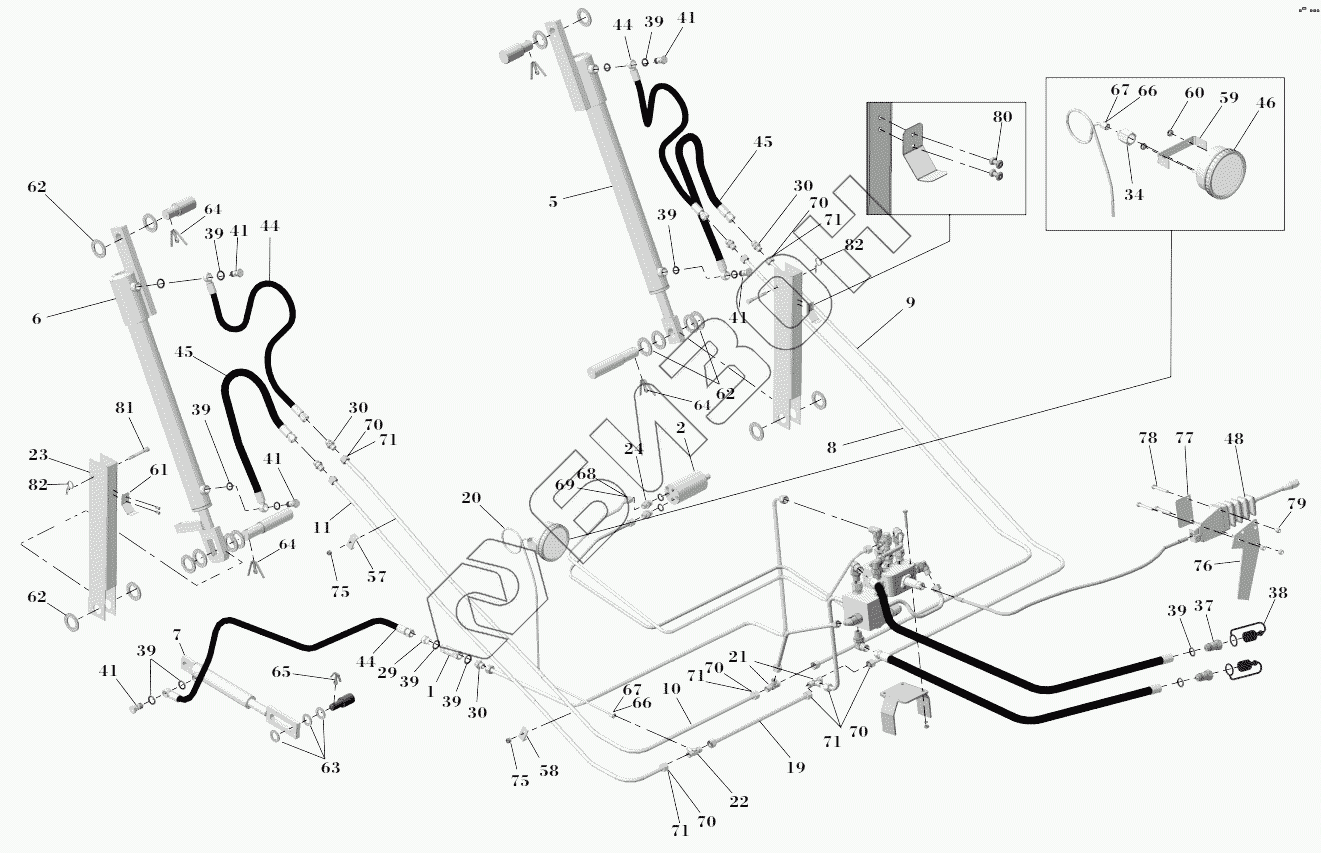

Графический каталог запасных частей к технике: Навигатор-НМ RВ15. ГИДРАВЛИЧЕСКАЯ СИСТЕМА
1
2
5
6
7
8
9
10
11
19
20
21
22
23
24
29
30
30
30
34
37
38
39
39
39
39
39
39
39
39
41
41
41
41
41
44
44
44
45
45
46
48
57
58
59
60
61
61
62
62
62
63
64
64
65
66
66
67
67
68
69
70
70
70
70
70
71
71
71
71
71
75
75
76
77
78
79
80
81
82
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 06O007 | Клапан дроссельный |
Загрузка ...
|
|
| 2 | 06O032 | Гидромотор |
Загрузка ...
|
|
| 3 | 06O100 | Блок распределительный |
Загрузка ...
|
|
| 4 | 06O200 | Блок клапанов |
Загрузка ...
|
|
| 5 | 06C026 | Гидроцилиндр Левый |
Загрузка ...
|
|
| 6 | 06C027 | Гидроцилиндр Правый |
Загрузка ...
|
|
| 7 | 06C032 | Гидроцилиндр |
Загрузка ...
|
|
| 8 | 06T001 | Маслопровод |
Загрузка ...
|
|
| 9 | 06T002 | Маслопровод |
Загрузка ...
|
|
| 10 | 06Т003 | Маслопровод |
Загрузка ...
|
|
| 11 | 06Т004 | Маслопровод |
Загрузка ...
|
|
| 12 | 06T005 | Маслопровод |
Загрузка ...
|
|
| 13 | 06T006 | Маслопровод |
Загрузка ...
|
|
| 14 | 06T007 | Маслопровод |
Загрузка ...
|
|
| 15 | 06T008 | Маслопровод |
Загрузка ...
|
|
| 16 | 06T009 | Маслопровод |
Загрузка ...
|
|
| 17 | 06T010 | Маслопровод |
Загрузка ...
|
|
| 18 | 06T011 | Маслопровод |
Загрузка ...
|
|
| 19 | 06T012 | Маслопровод |
Загрузка ...
|
|
| 20 | 06T013 | Маслопровод |
Загрузка ...
|
|
| 21 | 06R101 | Тройник |
Загрузка ...
|
|
| 22 | 06R102 | Тройник |
Загрузка ...
|
|
| 23 | 201153 | Упор гидроцилиндра |
Загрузка ...
|
|
| 24 | 06R110 | Переходник |
Загрузка ...
|
|
| 25 | 06R117 | Банжа |
Загрузка ...
|
|
| 26 | 06R116/1 | Переходник 1/2"хO12 |
Загрузка ...
|
|
| 27 | 06R117/А | Банжо |
Загрузка ...
|
|
| 28 | 06R118 | Переходник угл. |
Загрузка ...
|
|
| 29 | 06R125 | Переходник 3/8"х3/8" |
Загрузка ...
|
|
| 30 | 06R126 | Переходник |
Загрузка ...
|
|
| 31 | 06R127 | Переходник 1/2"х3/8" |
Загрузка ...
|
|
| 32 | 06R129 | Переходник |
Загрузка ...
|
|
| 33 | 06R134 | Штуцер вращающийся |
Загрузка ...
|
|
| 34 | 06R171 | Переходник к манометру |
Загрузка ...
|
|
| 35 | 06R140 | Переходник |
Загрузка ...
|
|
| 36 | 06R141 | Переходник |
Загрузка ...
|
|
| 37 | 06R190 | Быстросъёмная муфта |
Загрузка ...
|
|
| 38 | 06R195 | Защитный колпачок |
Загрузка ...
|
|
| 39 | 06R216RM | Кольцо уплотнительное металлорезиновое |
Загрузка ...
|
|
| 40 | 06R217RM | Кольцо уплотнительное металлорезиновое |
Загрузка ...
|
|
| 41 | 06R250 | Болт для банжо 3/8" |
Загрузка ...
|
|
| 42 | 06F025 | РВД L=2100 |
Загрузка ...
|
|
| 43 | 06F026 | РВД L=2100 |
Загрузка ...
|
|
| 44 | 06F006 | РВД |
Загрузка ...
|
|
| 45 | 06F010 | Рукав высокого давления |
Загрузка ...
|
|
| 46 | 06M001 | Манометр |
Загрузка ...
|
|
| 47 | 450325 | Трос управления |
Загрузка ...
|
|
| 48 | 450260 | Рычаг управления |
Загрузка ...
|
|
| 49 | 450270 | Рычаг управления в сборе с тросом |
Загрузка ...
|
|
| 50 | 01С013 | Винт |
Загрузка ...
|
|
| 51 | 450272 | Фланец переходника |
Загрузка ...
|
|
| 52 | 450270 | Рычаг управления в сборе с тросом |
Загрузка ...
|
|
| 53 | 450252 | Штифт |
Загрузка ...
|
|
| 54 | 450253 | Переходник |
Загрузка ...
|
|
| 55 | 450254 | Кольцо уплотнительное |
Загрузка ...
|
|
| 56 | 450255 | Кольцо уплотнительное |
Загрузка ...
|
|
| 57 | 211110 | Скоба П-образная |
Загрузка ...
|
|
| 58 | 211111 | Скоба Г-образная |
Загрузка ...
|
|
| 59 | 06М900 | Скоба |
Загрузка ...
|
|
| 60 | 06М901 | Гайка |
Загрузка ...
|
|
| 61 | 211464 | Зажим безопасности |
Загрузка ...
|
|
| 62 | 02R055 | Шайба |
Загрузка ...
|
|
| 63 | 02R040 | Шайба |
Загрузка ...
|
|
| 64 | 03O880 | Шплинт |
Загрузка ...
|
|
| 65 | 03O850 | Шплинт |
Загрузка ...
|
|
| 66 | 06R006 | Кольцо врезное |
Загрузка ...
|
|
| 67 | 06R007 | Гайка |
Загрузка ...
|
|
| 68 | 06R010 | Кольцо врезное |
Загрузка ...
|
|
| 69 | 06R011 | Гайка |
Загрузка ...
|
|
| 70 | 06R012 | Кольцо врезное |
Загрузка ...
|
|
| 71 | 06R013 | Гайка |
Загрузка ...
|
|
| 72 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 73 | 01E122 | Болт М8х50 |
Загрузка ...
|
|
| 74 | 02O008 | Гайка М6 |
Загрузка ...
|
|
| 75 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 76 | 201152 | Крепление рычага управления |
Загрузка ...
|
|
| 77 | 201151 | Пластинка для наклейки |
Загрузка ...
|
|
| 78 | 01E124 | Болт |
Загрузка ...
|
|
| 79 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 80 | 1P0021 | Заклепка |
Загрузка ...
|
|
| 81 | 221505 | Ось |
Загрузка ...
|
|
| 82 | 13010040 | Шплинт игольчатый O4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
