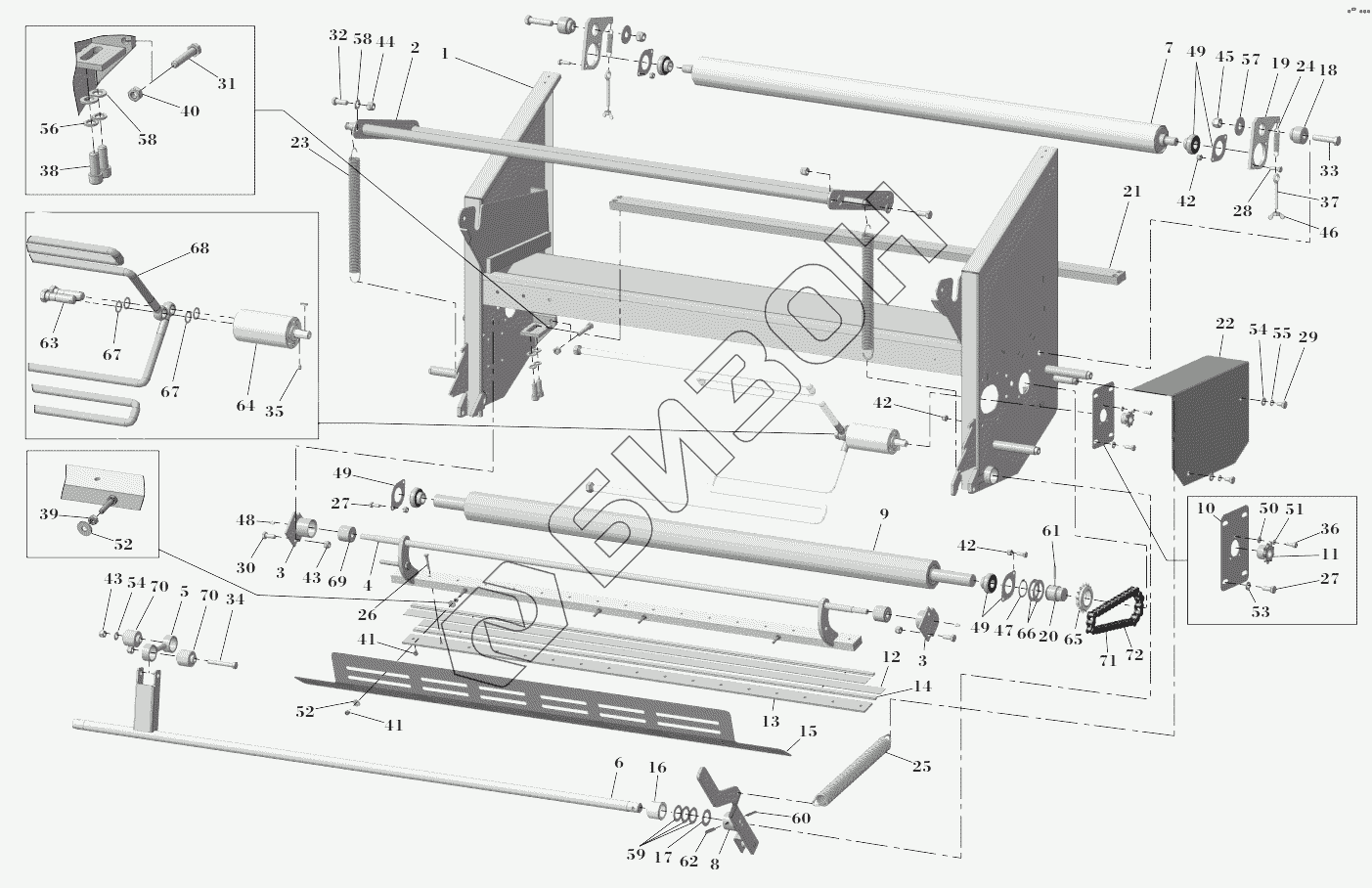

Графический каталог запасных частей к технике: Навигатор-НМ RВ15. СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
43
43
44
45
46
47
48
49
49
49
50
51
52
52
53
54
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
67
68
69
70
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11410026 | Каркас обвязчика |
Загрузка ...
|
|
| 2 | 11410019 | Рама устройства сжатия сетки |
Загрузка ...
|
|
| 3 | 11410024 | Опора сайлент-блока |
Загрузка ...
|
|
| 4 | 11410020 | Рама опоры ножа |
Загрузка ...
|
|
| 5 | 11410016 | Шатун |
Загрузка ...
|
|
| 6 | 11410014 | Шпиндель |
Загрузка ...
|
|
| 7 | 11410012 | Контрвалок |
Загрузка ...
|
|
| 8 | 11410015 | Рычаг возврата |
Загрузка ...
|
|
| 9 | 11410011 | Вал обрезиненный |
Загрузка ...
|
|
| 10 | 11421107 | Пластина крепления гидромотора |
Загрузка ...
|
|
| 11 | 11422032 | Звездочка |
Загрузка ...
|
|
| 12 | 11421074 | Полотно ленточное |
Загрузка ...
|
|
| 13 | 11421071 | Пластина крепления ножа |
Загрузка ...
|
|
| 14 | 11422036 | Защита ножа |
Загрузка ...
|
|
| 15 | 11421093 | Экран защитный |
Загрузка ...
|
|
| 16 | 170007 | Вкладыш нейлоновый |
Загрузка ...
|
|
| 17 | 11421102 | Кольцо дистанционное |
Загрузка ...
|
|
| 18 | 11422028 | Штифт |
Загрузка ...
|
|
| 19 | 11421068 | Опора контрвалка |
Загрузка ...
|
|
| 20 | 11422029 | Муфта колеса свободного хода |
Загрузка ...
|
|
| 21 | 11421072 | Контр-нож |
Загрузка ...
|
|
| 22 | 11421094 | Кожух двигателя |
Загрузка ...
|
|
| 23 | 12T055 | Пружина |
Загрузка ...
|
|
| 24 | 12T052 | Пружина |
Загрузка ...
|
|
| 25 | 12Т054 | Пружина |
Загрузка ...
|
|
| 26 | 01E075 | Болт |
Загрузка ...
|
|
| 27 | 01E090 | Болт |
Загрузка ...
|
|
| 28 | 01E111 | Болт |
Загрузка ...
|
|
| 29 | 01E210 | Болт М10х16 |
Загрузка ...
|
|
| 30 | 01E214 | Болт |
Загрузка ...
|
|
| 31 | 01E223 | Болт |
Загрузка ...
|
|
| 32 | 01E303 | Болт |
Загрузка ...
|
|
| 33 | 01E380 | Болт |
Загрузка ...
|
|
| 34 | 01E234 | Болт М1070 |
Загрузка ...
|
|
| 35 | 01V061 | Винт |
Загрузка ...
|
|
| 36 | 01C023 | Болт М1616 |
Загрузка ...
|
|
| 37 | 01V300 | Рым-болт М8х60 |
Загрузка ...
|
|
| 38 | 01C080 | Винт |
Загрузка ...
|
|
| 39 | 02O008 | Гайка М6 |
Загрузка ...
|
|
| 40 | 02O019 | Гайка |
Загрузка ...
|
|
| 41 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 42 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 43 | 02B035 | Гайка М10 |
Загрузка ...
|
|
| 44 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 45 | 02B060 | Гайка |
Загрузка ...
|
|
| 46 | 02I100 | Гайка-барашек М8 |
Загрузка ...
|
|
| 47 | 03E035 | Кольцо стопорное 035 |
Загрузка ...
|
|
| 48 | 01I006 | Масленка |
Загрузка ...
|
|
| 49 | 05O220 | Подшипниковый узел |
Загрузка ...
|
|
| 50 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 51 | 02G006 | Шайба |
Загрузка ...
|
|
| 52 | 02R008 | Шайба |
Загрузка ...
|
|
| 53 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 54 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 55 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 56 | 02G012 | Шайба Гровера O12 |
Загрузка ...
|
|
| 57 | 02R025 | Шайба |
Загрузка ...
|
|
| 58 | 02R021 | Шайба 12 |
Загрузка ...
|
|
| 59 | 11421100 | Кольцо дистанционное |
Загрузка ...
|
|
| 60 | 03S540 | Пружинный штифт O5х40 |
Загрузка ...
|
|
| 61 | 03S630 | Штифт |
Загрузка ...
|
|
| 62 | 03S840 | Штифт |
Загрузка ...
|
|
| 63 | 06R250 | Болт для банжо 3/8" |
Загрузка ...
|
|
| 64 | 06O032 | Гидромотор |
Загрузка ...
|
|
| 65 | 13R016 | Колесо свободного хода |
Загрузка ...
|
|
| 66 | 39F030 | Кольцо регулировочное 35,2х50х2 |
Загрузка ...
|
|
| 67 | 06R216RM | Кольцо уплотнительное металлорезиновое |
Загрузка ...
|
|
| 68 | 06F065 | Рукав высокого давления |
Загрузка ...
|
|
| 69 | 170070 | Сайлент-блок |
Загрузка ...
|
|
| 70 | 170071 | Сайлентблок |
Загрузка ...
|
|
| 71 | 13D002 | Цепь |
Загрузка ...
|
|
| 72 | 13R002 | Звено соединительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
