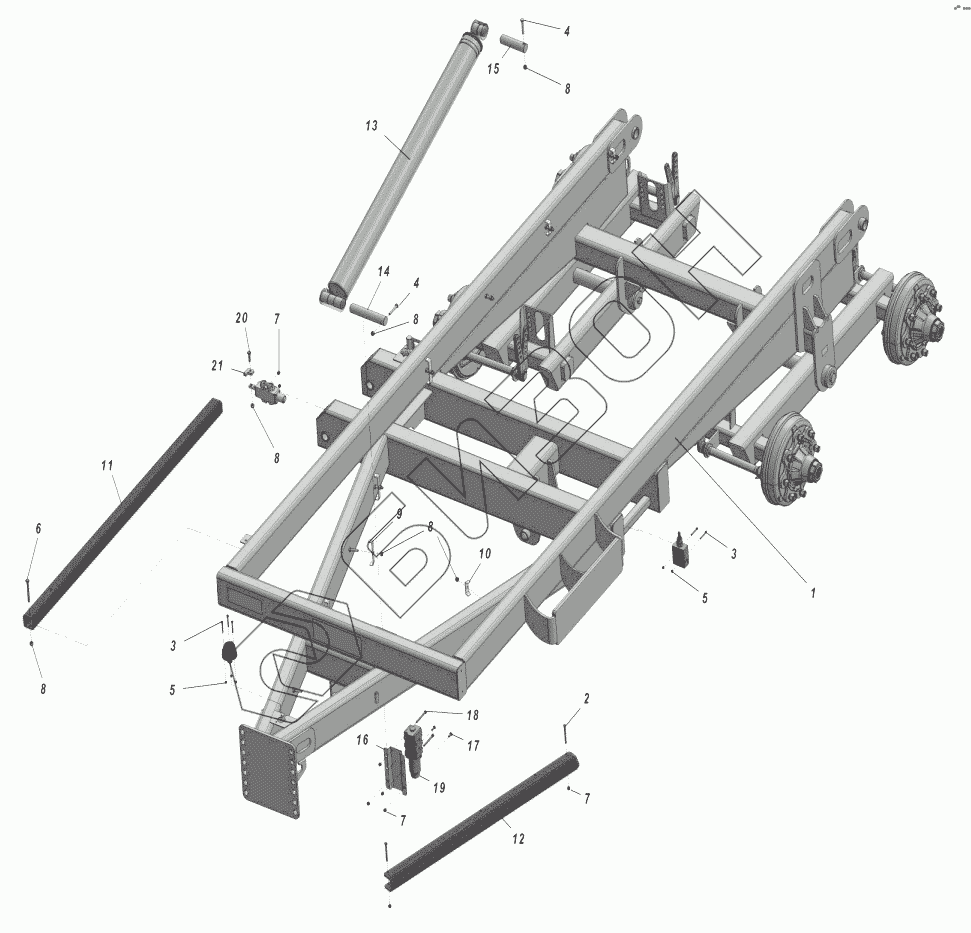

Графический каталог запасных частей к технике: Навигатор-НМ TRB10. Шасси
1
2
3
3
4
4
5
5
6
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | TRB10-01.01.000 | Основание шасси |
Загрузка ...
|
|
| 2 | 01E133 | Болт |
Загрузка ...
|
|
| 3 | 1В06050096 | Винт |
Загрузка ...
|
|
| 4 | 01E233 | Болт |
Загрузка ...
|
|
| 5 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 6 | 01E242 | Болт |
Загрузка ...
|
|
| 7 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 8 | 02B0351 | Гайка |
Загрузка ...
|
|
| 9 | TRB10-00.00.012 | Скоба РВД |
Загрузка ...
|
|
| 10 | TRB10-00.00.012-01 | Скоба РВД |
Загрузка ...
|
|
| 11 | TRB10-00.00.005 | Ограничитель |
Загрузка ...
|
|
| 12 | TRB10-01.00.001 | Упор гидроцилиндра |
Загрузка ...
|
|
| 13 | 06C259 | Гидроцилиндр подъема платформы |
Загрузка ...
|
|
| 14 | TRB14-00.00.001 | Палец |
Загрузка ...
|
|
| 15 | TRB14-00.00.001-01 | Палец |
Загрузка ...
|
|
| 16 | TRB10-01.00.002 | Кронштейн направляющего клапана |
Загрузка ...
|
|
| 17 | 01E090 | Болт |
Загрузка ...
|
|
| 18 | 01C055 | Винт |
Загрузка ...
|
|
| 19 | 06O525 | Направляющий клапан |
Загрузка ...
|
|
| 20 | 01E219 | Болт |
Загрузка ...
|
|
| 21 | TRB20-00.00.007 | Толкатель распределителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
