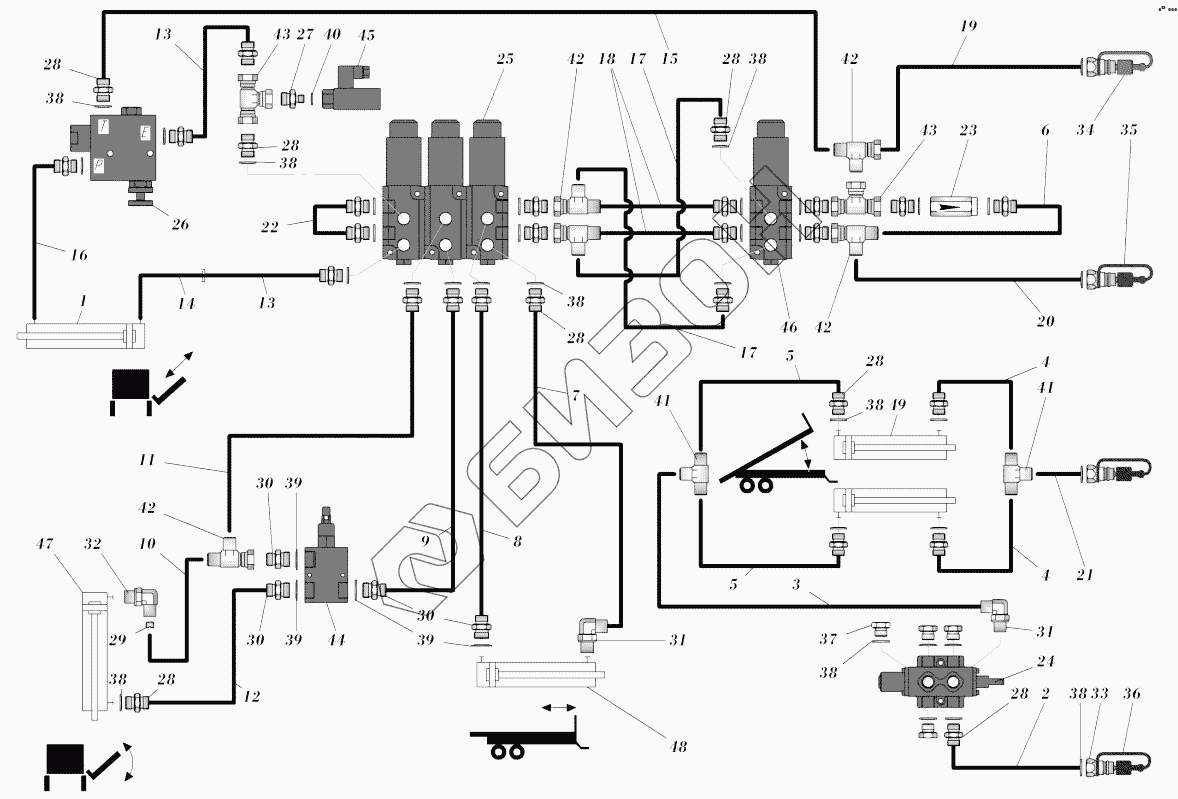

Графический каталог запасных частей к технике: Навигатор-НМ TRB20. Гидропривод
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28
28
28
29
30
30
30
31
31
32
33
34
35
36
37
38
38
38
38
38
38
38
38
39
39
39
40
41
41
42
42
42
42
43
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 06C261 | Гидроцилиндр телескопирования |
Загрузка ...
|
|
| 2 | 06F433 | Рукав высокого давления |
Загрузка ...
|
|
| 3 | 06F434 | Рукав высокого давления |
Загрузка ...
|
|
| 4 | 06F435 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | 06F436 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | 06F438 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 06F441 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | 06F442 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 06F443 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | 06F444 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | 06F445 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | 06F446 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | 06F447 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 06F448 | Рукав высокого давления |
Загрузка ...
|
|
| 15 | 06F449 | Рукав высокого давления |
Загрузка ...
|
|
| 16 | 06F450 | Рукав высокого давления |
Загрузка ...
|
|
| 17 | 06F454 | Рукав высокого давления |
Загрузка ...
|
|
| 18 | 06F455 | Рукав высокого давления |
Загрузка ...
|
|
| 19 | 06F456 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 06F457 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | 06F461 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | 06F462 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | 06O010 | Клапан обратный |
Загрузка ...
|
|
| 24 | 06O525 | Направляющий клапан |
Загрузка ...
|
|
| 25 | 06O527 | Направляющий клапан |
Загрузка ...
|
|
| 26 | 06O528 | Регулятор расхода |
Загрузка ...
|
|
| 27 | 06R124 | Переходник |
Загрузка ...
|
|
| 28 | 06R128 | Переходник |
Загрузка ...
|
|
| 29 | 06R128/2 | Дроссель |
Загрузка ...
|
|
| 30 | 06R131 | Переходник |
Загрузка ...
|
|
| 31 | 06R141 | Переходник |
Загрузка ...
|
|
| 32 | 06R141/1 | Переходник |
Загрузка ...
|
|
| 33 | 06R190 | Быстросъёмная муфта |
Загрузка ...
|
|
| 34 | 06R194 | Колпачок защитный |
Загрузка ...
|
|
| 35 | 06R195 | Защитный колпачок |
Загрузка ...
|
|
| 36 | 06R196 | Колпачок защитный |
Загрузка ...
|
|
| 37 | 06R200 | Заглушка |
Загрузка ...
|
|
| 38 | 06R217RM | Кольцо уплотнительное металлорезиновое |
Загрузка ...
|
|
| 39 | 06R222 | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | 06R233 | Кольцо уплотнительное |
Загрузка ...
|
|
| 41 | 06R519 | Тройник |
Загрузка ...
|
|
| 42 | 06R520 | Тройник |
Загрузка ...
|
|
| 43 | 06R520/1 | Тройник |
Загрузка ...
|
|
| 44 | 06О009 | Клапан прямой |
Загрузка ...
|
|
| 45 | 06О011 | Датчик давления |
Загрузка ...
|
|
| 46 | 06О526 | Направляющий клапан |
Загрузка ...
|
|
| 47 | 06С257-01 | Гидроцилиндр рукава загрузки |
Загрузка ...
|
|
| 48 | 06С258 | Гидроцилиндр толкателя |
Загрузка ...
|
|
| 49 | 06С259 | Гидроцилиндр подъема |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
