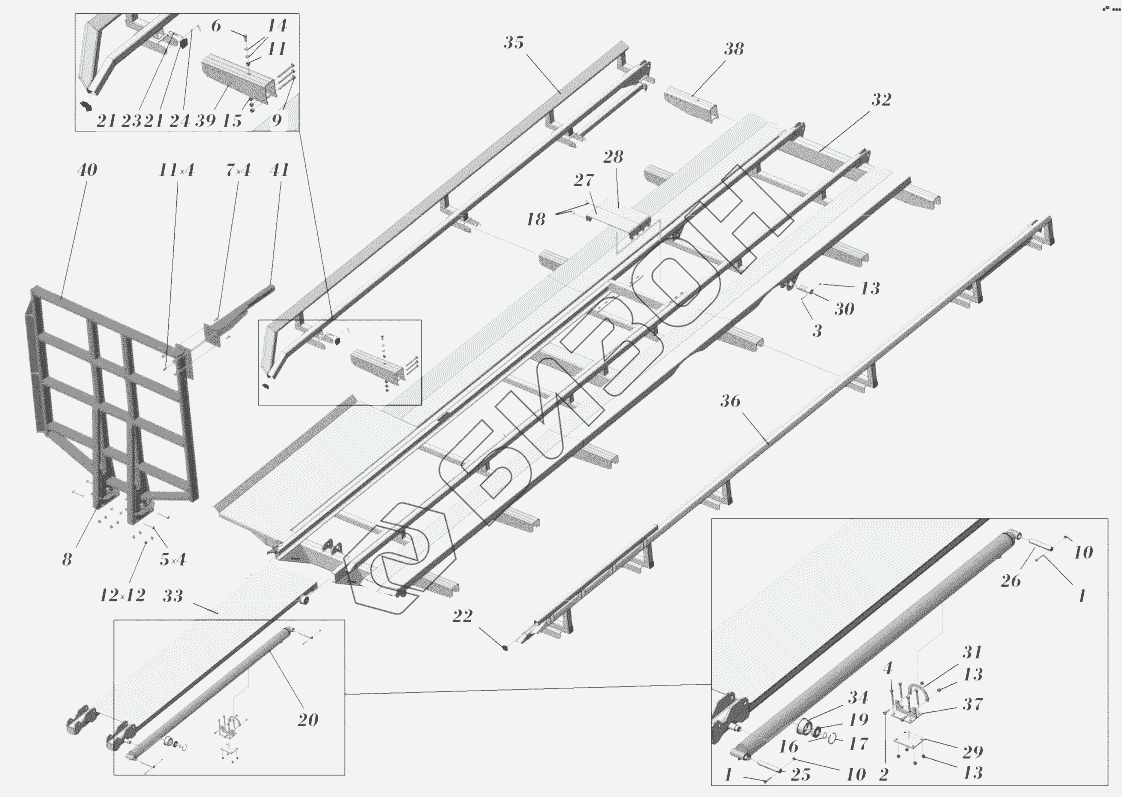

Графический каталог запасных частей к технике: Навигатор-НМ TRB20. Платформа
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01E122 | Болт М8х50 |
Загрузка ...
|
|
| 2 | 01E218 | Болт М10х35 |
Загрузка ...
|
|
| 3 | 01E238 | Винт |
Загрузка ...
|
|
| 4 | 01E240 | Болт |
Загрузка ...
|
|
| 5 | 01E338 | Болт |
Загрузка ...
|
|
| 6 | 01E403 | Болт М16х40 |
Загрузка ...
|
|
| 7 | 01E404 | Болт |
Загрузка ...
|
|
| 8 | 01E511 | Болт |
Загрузка ...
|
|
| 9 | 01Е4551 | Болт |
Загрузка ...
|
|
| 10 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 11 | 02B075 | Гайка М16 |
Загрузка ...
|
|
| 12 | 02B076 | Гайка |
Загрузка ...
|
|
| 13 | 02B0351 | Гайка |
Загрузка ...
|
|
| 14 | 02R031 | Шайба 016 |
Загрузка ...
|
|
| 15 | 02В0751 | Гайка |
Загрузка ...
|
|
| 16 | 03E030 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 03I062 | Стопорное кольцо |
Загрузка ...
|
|
| 18 | 03O700 | Шплинт быстросъемный |
Загрузка ...
|
|
| 19 | 05C022 | Подшипник |
Загрузка ...
|
|
| 20 | 06С258 | Гидроцилиндр толкателя |
Загрузка ...
|
|
| 21 | 45S011 | Заглушка пластиковая |
Загрузка ...
|
|
| 22 | 45S012 | Заглушка пластиковая |
Загрузка ...
|
|
| 23 | 13010050 | Шплинт пружинный игольчатый |
Загрузка ...
|
|
| 24 | TRB10-00.00.001 | Фиксатор бортов |
Загрузка ...
|
|
| 25 | TRB10-00.00.004 | Палец гидроцилиндра толкателя |
Загрузка ...
|
|
| 26 | TRB10-00.00.004-01 | Палец гидроцилиндра толкателя |
Загрузка ...
|
|
| 27 | TRB10-00.00.007 | Упор толкателя левый |
Загрузка ...
|
|
| 28 | TRB10-00.00.008 | Упор толкателя правый |
Загрузка ...
|
|
| 29 | TRB14-00.00.002 | Пластина |
Загрузка ...
|
|
| 30 | TRB14-00.00.003 | Ось |
Загрузка ...
|
|
| 31 | TRB14-00.00.005 | Скоба гидроцилиндра |
Загрузка ...
|
|
| 32 | TRB14-02.00.000 | Платформа |
Загрузка ...
|
|
| 33 | TRB14-04.00.000 | Тележка толкателя |
Загрузка ...
|
|
| 34 | TRB14-04.00.001 | Колесо |
Загрузка ...
|
|
| 35 | TRB14-05.00.000 | Борт правый |
Загрузка ...
|
|
| 36 | TRB14-06.00.000 | Борт левый |
Загрузка ...
|
|
| 37 | TRB14-08.00.000 | Опора гидроцилиндра |
Загрузка ...
|
|
| 38 | TRB14-10.00.000 | Держатель бортов задний |
Загрузка ...
|
|
| 39 | TRB14-11.00.000 | Держатель бортов |
Загрузка ...
|
|
| 40 | TRB20-04.01.000 | Рама толкателя |
Загрузка ...
|
|
| 41 | TRB20-04.02.000 | Ограничитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
