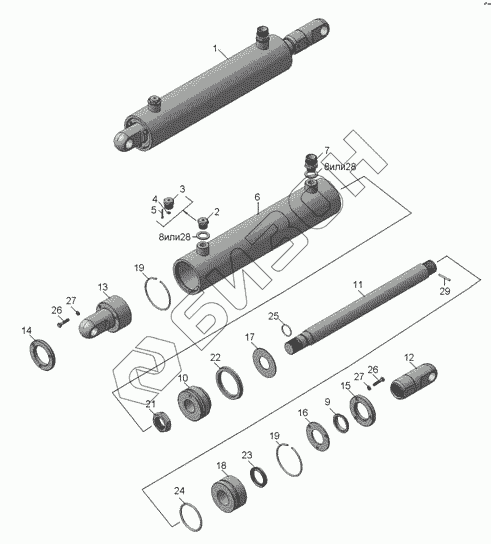

Графический каталог запасных частей к технике: НЕФАЗ ГВД-1-Ф-6,0. Гидроцилиндр
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
21
22
23
24
25
26
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГВД 17.00.000Н | Гидроцилиндр |
Загрузка ...
|
|
| 2 | КТП -1.08.420 | Сапун |
Загрузка ...
|
|
| 3 | КТП -1.08.637 | Корпус сапуна |
Загрузка ...
|
|
| 4 | КТП -1.08.494 | Шайба |
Загрузка ...
|
|
| 5 | 2х2,8.02 | Шплинт |
Загрузка ...
|
|
| 6 | ГВД 17.00.002Н | Корпус |
Загрузка ...
|
|
| 7 | КРН 2.1А.28.609Н | Штуцер |
Загрузка ...
|
|
| 8 | КРН 2.1А28.001 | Прокладка |
Загрузка ...
|
|
| 9 | ГВД 17.00.009Н | Чистильщик |
Загрузка ...
|
|
| 10 | ГВД 17.00.010Н | Поршень |
Загрузка ...
|
|
| 11 | ГВД 17.00.011Н | Шток |
Загрузка ...
|
|
| 12 | ГВД 17.00.003Н | Проушина |
Загрузка ...
|
|
| 13 | ГВД 17.00.013Н | Хвостовик |
Загрузка ...
|
|
| 14 | ГВД 17.00.014Н | Кольцо |
Загрузка ...
|
|
| 15 | ГВД 17.00.015Н | Фланец |
Загрузка ...
|
|
| 16 | ГВД 17.00.016Н | Шайба |
Загрузка ...
|
|
| 17 | ГВД 17.00.017Н | Шайба |
Загрузка ...
|
|
| 18 | ГВД 17.00.018Н | Направляющая |
Загрузка ...
|
|
| 19 | ГВД 17.00.025Н | Кольцо упорное |
Загрузка ...
|
|
| 21 | ГВД 05.00.001 | Гайка М33х2-6Н |
Загрузка ...
|
|
| 22 | Манжета 80х65-3 | Манжета 80х65-3 |
Загрузка ...
|
|
| 23 | Манжета 50х40-3 | Манжета 50х40-3 |
Загрузка ...
|
|
| 24 | Кольцо 072-080-46-2-2 | Кольцо 072-080-46-2-2 |
Загрузка ...
|
|
| 25 | Кольцо 030-034-25-2-2 | Кольцо 030-034-25-2-2 |
Загрузка ...
|
|
| 26 | 1/09028/21 | Болт |
Загрузка ...
|
|
| 27 | 1/05164/20 | Шайба пружинная 6 |
Загрузка ...
|
|
| 28 | 1/02634/60 | Прокладка 22х28х1,5 |
Загрузка ...
|
|
| 29 | ГВД 17.00.027Н | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
