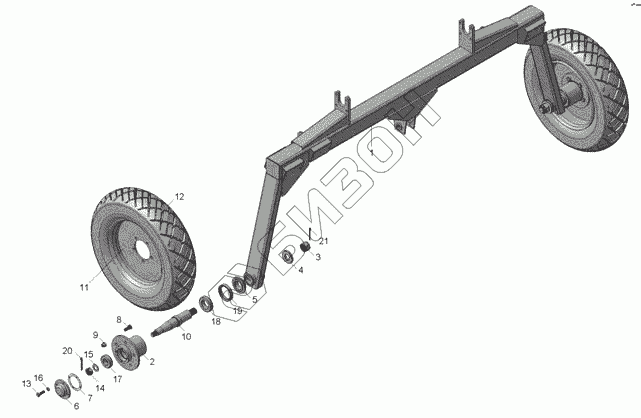

Графический каталог запасных частей к технике: НЕФАЗ ГВД-1-Ф-6,0. Колесный ход
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГВД 02.01.000Н1 | Балка |
Загрузка ...
|
|
| 2 | Н 115.021Н | Ступица |
Загрузка ...
|
|
| 3 | ГВД 02.00.001Н | Гайка прорезная |
Загрузка ...
|
|
| 4 | ГВД 02.00.002Н | Шайба |
Загрузка ...
|
|
| 5 | КТП - 6.01.101 | Втулка |
Загрузка ...
|
|
| 6 | КПВ 01.102Н | Крышка ступицы |
Загрузка ...
|
|
| 7 | КПВ 01.001Н | Прокладка |
Загрузка ...
|
|
| 8 | КТП 6.01.613Н | Болт |
Загрузка ...
|
|
| 9 | АУ 6034Н | Гайка |
Загрузка ...
|
|
| 10 | ГВД 02.02.602Н | Ось |
Загрузка ...
|
|
| 11 | 2121-3101015 | Колесо |
Загрузка ...
|
|
| 12 | 175-16/6,95-16 | Шина |
Загрузка ...
|
|
| 13 | 1/60438/21 | Болт М8-6gх30 |
Загрузка ...
|
|
| 14 | 853514 -П29 | Гайка М24х1,5 |
Загрузка ...
|
|
| 15 | 1/05206/01 | Шайба 24х42 |
Загрузка ...
|
|
| 16 | 1/05166/70 | Шайба пружинная 8 |
Загрузка ...
|
|
| 17 | Подшипник 7507 | Подшипник 7507 |
Загрузка ...
|
|
| 18 | Подшипник 7510 | Подшипник 7510 |
Загрузка ...
|
|
| 19 | Манжета I 270х95-3 | Манжета I 270х95-3 |
Загрузка ...
|
|
| 20 | 1/07350/01 | Шплинт разводной 5х50 |
Загрузка ...
|
|
| 21 | 1/07979/01 | Шплинт 6х60 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
