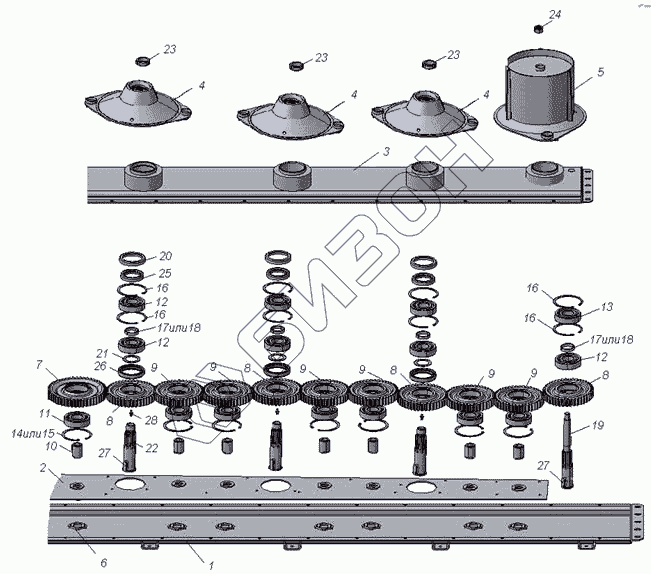

Графический каталог запасных частей к технике: НЕФАЗ КРН-2,1. Брус режущий
1
2
3
4
4
4
5
6
7
8
8
8
8
9
9
9
9
9
9
10
11
12
12
12
13
14
15
16
16
16
16
17
17
18
18
19
20
21
22
23
23
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КРН-2,1.03.020В | Днище бруса |
Загрузка ...
|
|
| 2 | КРН-2,1.03.400Н | Крышка кассеты |
Загрузка ...
|
|
| 3 | КРН-2,1,03,010А | Брус с кассетой |
Загрузка ...
|
|
| 4 | КРН-2,1.03.430 | Ротор |
Загрузка ...
|
|
| 5 | КРН-2,1.03.490 | Ротор крайний |
Загрузка ...
|
|
| 6 | КРН-2,1.03.405Б | Шайба стопорная |
Загрузка ...
|
|
| 7 | КРН-2,1.03.608А | Шестерня промежуточная |
Загрузка ...
|
|
| 8 | КРН-2,1.03.609А | Шестерня |
Загрузка ...
|
|
| 9 | КРН-2,1.03.611А | Шестерня промежуточная |
Загрузка ...
|
|
| 10 | КРН-2,1.03.612Б | Ось |
Загрузка ...
|
|
| 11 | Подшипник 307 | Подшипник 307 |
Загрузка ...
|
|
| 12 | Подшипник 308 | Подшипник 308 |
Загрузка ...
|
|
| 13 | Подшипник 180308 | Подшипник 180308 |
Загрузка ...
|
|
| 14 | Кольцо 1В.80 | Кольцо 1В.80 |
Загрузка ...
|
|
| 15 | Кольцо В80 | Кольцо В80 |
Загрузка ...
|
|
| 16 | Кольцо В90 | Кольцо В90 |
Загрузка ...
|
|
| 17 | КРН-2,1.03.002 | Втулка |
Загрузка ...
|
|
| 18 | КРН-2,1.03.801 | Втулка |
Загрузка ...
|
|
| 19 | КРН-2,1.03.653Н | Вал ротора |
Загрузка ...
|
|
| 20 | КРН-2.1.03.009 | Втулка |
Загрузка ...
|
|
| 21 | КРН-2.1.03.014Н | Шайба |
Загрузка ...
|
|
| 22 | КРН-2,1.03.604Н | Вал ротора |
Загрузка ...
|
|
| 23 | КРН-2,1.03.652 | Гайка круглая |
Загрузка ...
|
|
| 24 | КРН-2,1.03.654Н | Гайка |
Загрузка ...
|
|
| 25 | Манжета I-1-55х80-1 | Манжета I-1-55х80-1 |
Загрузка ...
|
|
| 26 | Манжета I-1-65х90-1 | Манжета I-1-65х90-1 |
Загрузка ...
|
|
| 27 | Шпонка 12х8х36 | Шпонка 12х8х36 |
Загрузка ...
|
|
| 28 | Масленка 1.2Ц6 | Масленка 1.2Ц6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
