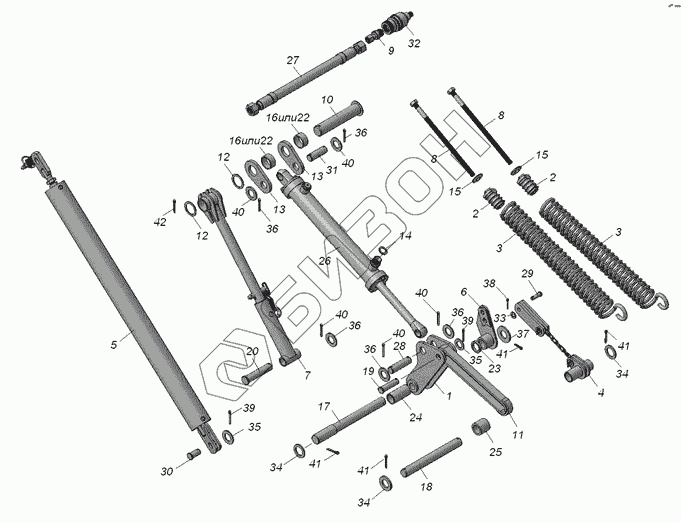

Графический каталог запасных частей к технике: НЕФАЗ КРН-2,1. Механизм подъема
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
20
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
35
36
36
36
36
36
37
38
39
39
40
40
40
40
40
41
41
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КРН-2,1А.28.010 | Рычаг |
Загрузка ...
|
|
| 2 | КРН-2,1А.28.101 | Пробка |
Загрузка ...
|
|
| 3 | КРН-2,1А.28.605 | Пружина |
Загрузка ...
|
|
| 4 | КРН-2,1А.28.050 | Тяга гибкая |
Загрузка ...
|
|
| 5 | КРН-2,1А.28.210 | Тяга транспортная |
Загрузка ...
|
|
| 6 | КРН-2,1А.28.080 | Кронштейн |
Загрузка ...
|
|
| 7 | КРН-2,1А.28.140 | Ограничитель |
Загрузка ...
|
|
| 8 | КРН-2,1А.28.170 | Болт натяжной |
Загрузка ...
|
|
| 9 | Н.036.83.10Н | Переходник |
Загрузка ...
|
|
| 10 | КРН-2,4.41.030 | Ось |
Загрузка ...
|
|
| 11 | КРН-2,1.28.030 | Тяга |
Загрузка ...
|
|
| 12 | КЗНМ.02.444 | Шайба |
Загрузка ...
|
|
| 13 | КРН-2,1А.28.406 | Ушко |
Загрузка ...
|
|
| 14 | КРН-2,1А.28.001 | Прокладка |
Загрузка ...
|
|
| 15 | КРН-2,4.41.407 | Шайба сферическая |
Загрузка ...
|
|
| 16 | КПС-5.16.801-02 | Втулка |
Загрузка ...
|
|
| 17 | КРН-2,1А.28.607 | Ось |
Загрузка ...
|
|
| 18 | КРН-2,1А.28.614 | Ось |
Загрузка ...
|
|
| 19 | КРН-2,1А.28.619 | Ось 6-20в12х75.45.Ц9хр |
Загрузка ...
|
|
| 20 | КРН-2,1А.28.621 | Ось 6-25в12х115.45.Ц9хр |
Загрузка ...
|
|
| 22 | КПС-5.16.002-02 | Втулка |
Загрузка ...
|
|
| 23 | КРН-2,1А.28.811 | Втулка распорная |
Загрузка ...
|
|
| 24 | КРН-2,1А.28.819 | Втулка распорная |
Загрузка ...
|
|
| 25 | КРН-2,1А.28.806 | Втулка |
Загрузка ...
|
|
| 26 | 105.072.22.000-03Н | Гидроцилиндр 50х28-320 |
Загрузка ...
|
|
| 27 | Н.036.83.131Н | Рукав |
Загрузка ...
|
|
| 28 | 105.051.053-18 | Ось 2-25h11х90.45 Ц9хр |
Загрузка ...
|
|
| 29 | КП-6127Б | Шпилька специальная |
Загрузка ...
|
|
| 30 | 105.051.101-03 | Ось6-20в12х40.1.00 Ц9хр |
Загрузка ...
|
|
| 31 | 105.051.053-16 | Ось 2-25h11х75.45.Ц9хр |
Загрузка ...
|
|
| 32 | Н.036.50.000 | Муфта разрывная |
Загрузка ...
|
|
| 33 | Шайба 12х2.01 .099 | Шайба 12х2.01 .099 |
Загрузка ...
|
|
| 34 | Шайба 30.01.099 | Шайба 30.01.099 |
Загрузка ...
|
|
| 35 | Шайба 20.02.099 | Шайба 20.02.099 |
Загрузка ...
|
|
| 36 | Шайба 27х3.01.099 | Шайба 27х3.01.099 |
Загрузка ...
|
|
| 37 | Шайба 36х4.02.099 | Шайба 36х4.02.099 |
Загрузка ...
|
|
| 38 | Шплинт 4х22.099 | Шплинт 4х22.099 |
Загрузка ...
|
|
| 39 | Шплинт 5х32.099 | Шплинт 5х32.099 |
Загрузка ...
|
|
| 40 | Шплинт 6,3х32.099 | Шплинт 6,3х32.099 |
Загрузка ...
|
|
| 41 | Шплинт 6,3х45.099 | Шплинт 6,3х45.099 |
Загрузка ...
|
|
| 42 | Шплинт 8х56.099 | Шплинт 8х56.099 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
