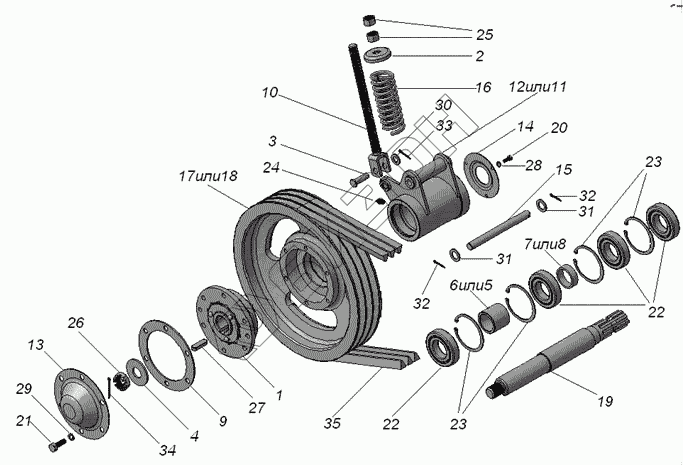

Графический каталог запасных частей к технике: НЕФАЗ КРН-2,1. Привод КРН-2,1А24.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 105.006.02.070 | Муфта 40-50Л ГОСТ12935-76 |
Загрузка ...
|
|
| 2 | 375-8500109 | Шайба |
Загрузка ...
|
|
| 3 | КП-6127Б | Шпилька специальная |
Загрузка ...
|
|
| 4 | КПВ 05.415 | Шайба |
Загрузка ...
|
|
| 5 | КПРН 03.009 | Втулка |
Загрузка ...
|
|
| 6 | КПРН 05.115 | Втулка |
Загрузка ...
|
|
| 7 | КПС-5.16.002-01 | Втулка |
Загрузка ...
|
|
| 8 | КПС-5.16.801-01 | Втулка |
Загрузка ...
|
|
| 9 | КРН-2,1.05.001 | Прокладка |
Загрузка ...
|
|
| 10 | КРН-2,1.05.010 | Винт натяжной |
Загрузка ...
|
|
| 11 | КРН-2,1.05.204 | Корпус подшипника |
Загрузка ...
|
|
| 12 | КРН-2,1.05.204Н | Корпус подшипника |
Загрузка ...
|
|
| 13 | КРН-2,1.05.402 | Крышка |
Загрузка ...
|
|
| 14 | КРН-2,1.05.405 | Крышка |
Загрузка ...
|
|
| 15 | КРН-2,1.05.604 | Ось |
Загрузка ...
|
|
| 16 | КРН-2,1.07.601А | Пружина |
Загрузка ...
|
|
| 17 | КРН-2,1А.24.101 | Шкив УБ.355 |
Загрузка ...
|
|
| 18 | КРН-2,1А.24.101ЛСБ | Шкив |
Загрузка ...
|
|
| 19 | КРН-2,1А.24.601 | Вал |
Загрузка ...
|
|
| 20 | 1/09022/21 | Болт М6-6gх16 |
Загрузка ...
|
|
| 21 | 1/13069/21 | Болт ТЕМ10х1,25-6gх30 |
Загрузка ...
|
|
| 22 | Подшипник 60208 | Подшипник 60208 |
Загрузка ...
|
|
| 23 | Кольцо Б 80 | Кольцо Б 80 |
Загрузка ...
|
|
| 24 | Масленка 1,2 Ц 6 | Масленка 1,2 Ц 6 |
Загрузка ...
|
|
| 25 | Гайка М16.5 099 | Гайка М16.5 099 |
Загрузка ...
|
|
| 26 | Гайка М24-6Н 04.099 | Гайка М24-6Н 04.099 |
Загрузка ...
|
|
| 27 | Шпонка 12х8х40 | Шпонка 12х8х40 |
Загрузка ...
|
|
| 28 | Шайба 8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 29 | Шайба 10.65Г.05 | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 30 | Шайба 12.01.099 | Шайба 12.01.099 |
Загрузка ...
|
|
| 31 | Шайба 16.01.099 | Шайба 16.01.099 |
Загрузка ...
|
|
| 32 | Шплинт 4х20.099 | Шплинт 4х20.099 |
Загрузка ...
|
|
| 33 | Шплинт 4х22.099 | Шплинт 4х22.099 |
Загрузка ...
|
|
| 34 | Шплинт 4х40.099 | Шплинт 4х40.099 |
Загрузка ...
|
|
| 35 | Ремень УБ-2800 | Ремень УБ-2800 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
