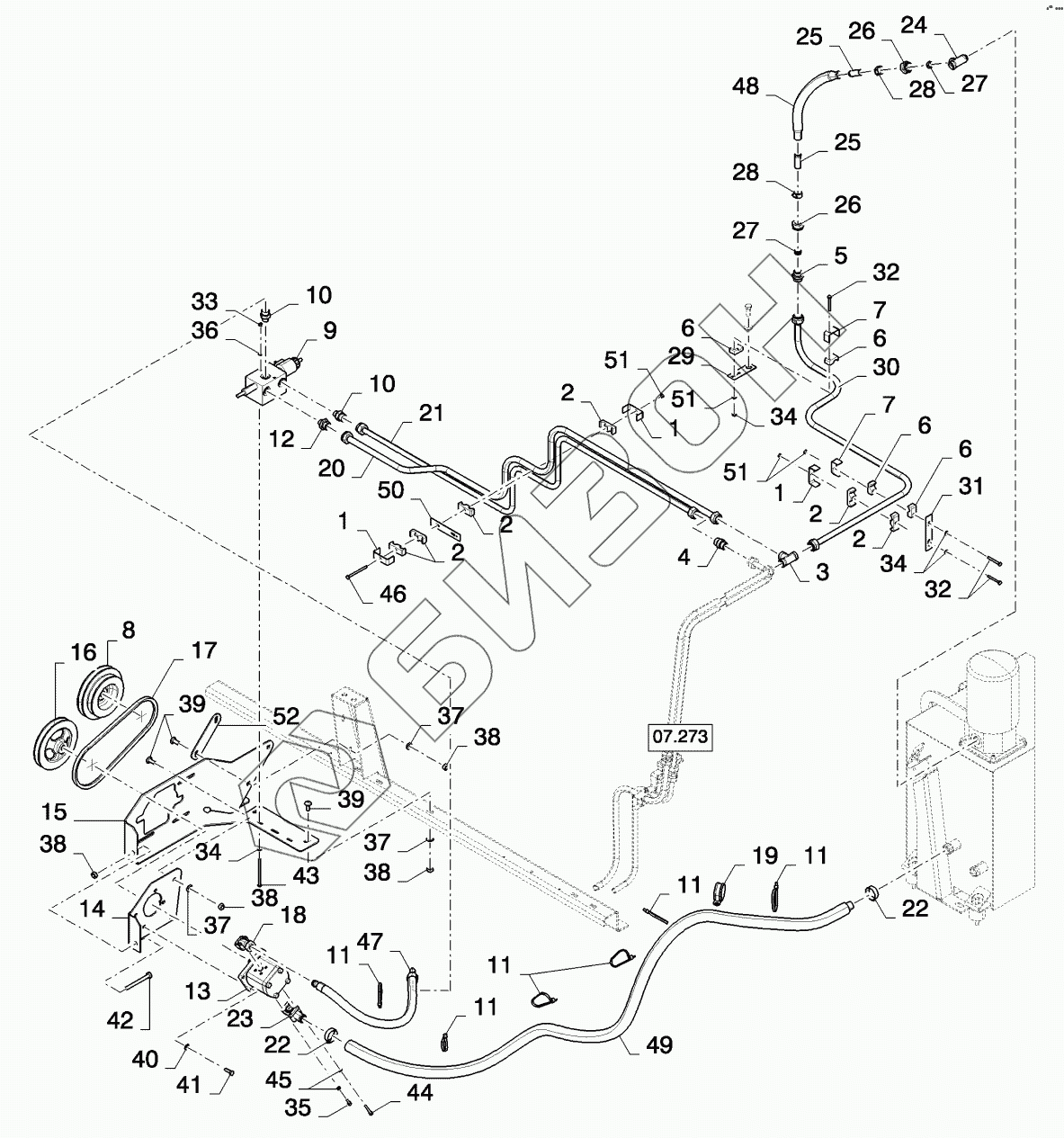

Графический каталог запасных частей к технике: New Holland CSX7080 (D660). HYDRAULIC REEL DRIVE
1
1
1
2
2
2
2
2
3
4
5
6
6
6
6
7
7
8
9
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
28
29
30
31
32
32
33
34
34
34
35
36
37
37
37
38
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84814948 | Support |
Загрузка ...
|
|
| 2 | 430356 | Clamp |
Загрузка ...
|
|
| 3 | 379431 | CONNECTION |
Загрузка ...
|
|
| 4 | 335174 | Nipple |
Загрузка ...
|
|
| 5 | 335173 | CONNECTOR |
Загрузка ...
|
|
| 6 | 433007 | Clamp |
Загрузка ...
|
|
| 7 | 433100 | Support |
Загрузка ...
|
|
| 8 | 87323482 | PULLEY |
Загрузка ...
|
|
| 9 | 84444581 | VALVE |
Загрузка ...
|
|
| 10 | 394372 | CONNECTOR |
Загрузка ...
|
|
| 11 | 396718 | Strap |
Загрузка ...
|
|
| 12 | 394373 | CONNECTOR |
Загрузка ...
|
|
| 13 | 87340938 | PUMP |
Загрузка ...
|
|
| 14 | 87324033 | BRACKET |
Загрузка ...
|
|
| 15 | 87324306 | SUPPORT |
Загрузка ...
|
|
| 16 | 87324411 | PULLEY |
Загрузка ...
|
|
| 17 | 80754165 | BELT |
Загрузка ...
|
|
| 18 | 337208 | ELBOW |
Загрузка ...
|
|
| 19 | 455556 | CLAMP |
Загрузка ...
|
|
| 20 | 87364728 | TUBE |
Загрузка ...
|
|
| 20 | 87624523 | TUBE |
Загрузка ...
|
|
| 21 | 87389989 | TUBE |
Загрузка ...
|
|
| 21 | 87624521 | TUBE |
Загрузка ...
|
|
| 22 | 382527 | Hose clamp |
Загрузка ...
|
|
| 23 | 450594 | ELBOW |
Загрузка ...
|
|
| 24 | 84042442 | 3 way connection |
Загрузка ...
|
|
| 25 | 84012346 | TUBE |
Загрузка ...
|
|
| 26 | 335170 | Pipe union nut |
Загрузка ...
|
|
| 27 | 335168 | Ferrule |
Загрузка ...
|
|
| 28 | 326082 | Clamp |
Загрузка ...
|
|
| 29 | 84007699 | PLATE |
Загрузка ...
|
|
| 30 | 87364730 | TUBE |
Загрузка ...
|
|
| 31 | 919316 | SUPPORT |
Загрузка ...
|
|
| 32 | 120056 | Болт |
Загрузка ...
|
|
| 33 | 9706755 | Nut |
Загрузка ...
|
|
| 34 | 86588450 | Washer |
Загрузка ...
|
|
| 35 | 120229 | SCREW |
Загрузка ...
|
|
| 36 | 322357 | Шайба бельвиля |
Загрузка ...
|
|
| 37 | 140045 | Belleville washer |
Загрузка ...
|
|
| 38 | 100016 | Гайка |
Загрузка ...
|
|
| 39 | 86512446 | Болт |
Загрузка ...
|
|
| 40 | 322358 | Belleville washer |
Загрузка ...
|
|
| 41 | 43127 | BOLT |
Загрузка ...
|
|
| 42 | 360296 | BOLT |
Загрузка ...
|
|
| 43 | 412499 | BOLT |
Загрузка ...
|
|
| 44 | 356464 | SCREW |
Загрузка ...
|
|
| 45 | 140044 | WASHER |
Загрузка ...
|
|
| 46 | 9850685 | Bolt |
Загрузка ...
|
|
| 47 | 9815904 | SLEEVE |
Загрузка ...
|
|
| 48 | 451557 | HOSE |
Загрузка ...
|
|
| 49 | 84014799 | HOSE |
Загрузка ...
|
|
| 50 | 397645 | Plate |
Загрузка ...
|
|
| 51 | 353308 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
