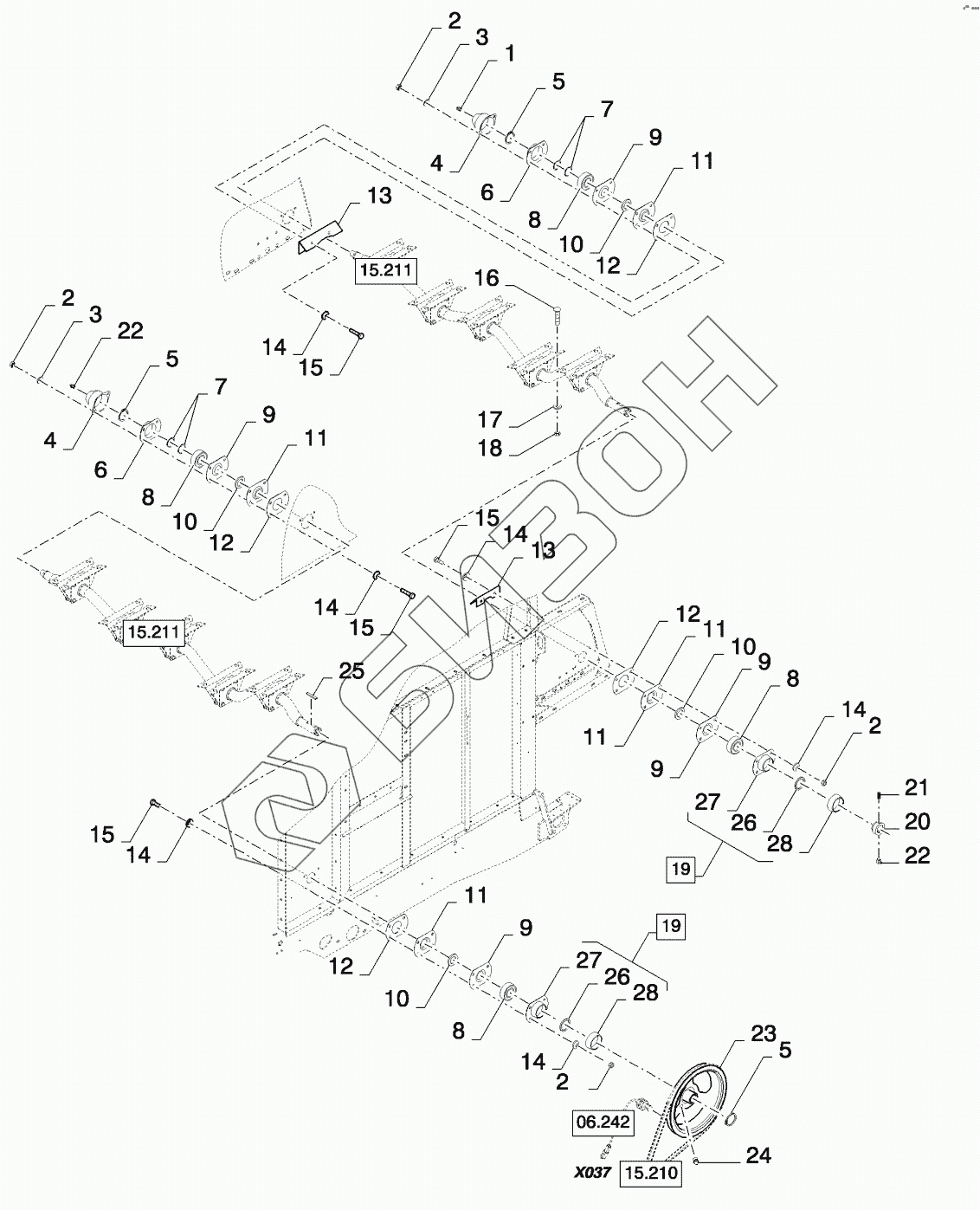

Графический каталог запасных частей к технике: New Holland CSX7080 (D660). STRAW WALKER SHAFTS BEARING
1
2
2
2
2
3
3
4
4
4
4
5
5
5
6
6
6
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
10
10
10
10
11
11
11
11
11
12
12
12
12
13
13
14
14
14
14
14
14
15
15
15
15
16
17
18
19
19
19
19
20
21
22
22
23
24
25
26
26
27
27
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 332038 | NIPPLE |
Загрузка ...
|
|
| 2 | 9706690 | Nut |
Загрузка ...
|
|
| 3 | 140160 | WASHER |
Загрузка ...
|
|
| 4 | 84982657 | GUARD |
Загрузка ...
|
|
| 4 | 310067 | COVER |
Загрузка ...
|
|
| 5 | 370003 | Snap ring |
Загрузка ...
|
|
| 6 | 9511041 | Flange |
Загрузка ...
|
|
| 6 | 84435386 | HOUSING |
Загрузка ...
|
|
| 7 | 140108 | WASHER |
Загрузка ...
|
|
| 8 | 210033 | BEARING |
Загрузка ...
|
|
| 8 | 84071761 | BEARING ASSY |
Загрузка ...
|
|
| 9 | 84814927 | COVER |
Загрузка ...
|
|
| 10 | 220061 | SEAL |
Загрузка ...
|
|
| 11 | 84814926 | COVER |
Загрузка ...
|
|
| 12 | 310085 | FLANGE |
Загрузка ...
|
|
| 13 | 84041119 | PLATE |
Загрузка ...
|
|
| 14 | 322358 | Belleville washer |
Загрузка ...
|
|
| 15 | 43127 | BOLT |
Загрузка ...
|
|
| 16 | 338949 | Carriage bolt |
Загрузка ...
|
|
| 17 | 394629 | Washer |
Загрузка ...
|
|
| 18 | 100037 | NUT |
Загрузка ...
|
|
| 19 | 310049 | HOUSING |
Загрузка ...
|
|
| 19 | 84435387 | HOUSING |
Загрузка ...
|
|
| 20 | 300014 | COLLAR |
Загрузка ...
|
|
| 21 | 300480 | Set screw |
Загрузка ...
|
|
| 22 | 332040 | NIPPLE |
Загрузка ...
|
|
| 23 | 84334185 | PULLEY |
Загрузка ...
|
|
| 24 | 321204 | Шприц-масленка |
Загрузка ...
|
|
| 25 | 170010 | KEY |
Загрузка ...
|
|
| 26 | 220063 | Seal |
Загрузка ...
|
|
| 27 | 9511041 | Flange |
Загрузка ...
|
|
| 27 | 84435386 | HOUSING |
Загрузка ...
|
|
| 28 | 310060 | HOSE ASSY. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
