Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). ENGINE, GEARBOX

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
19
20
20

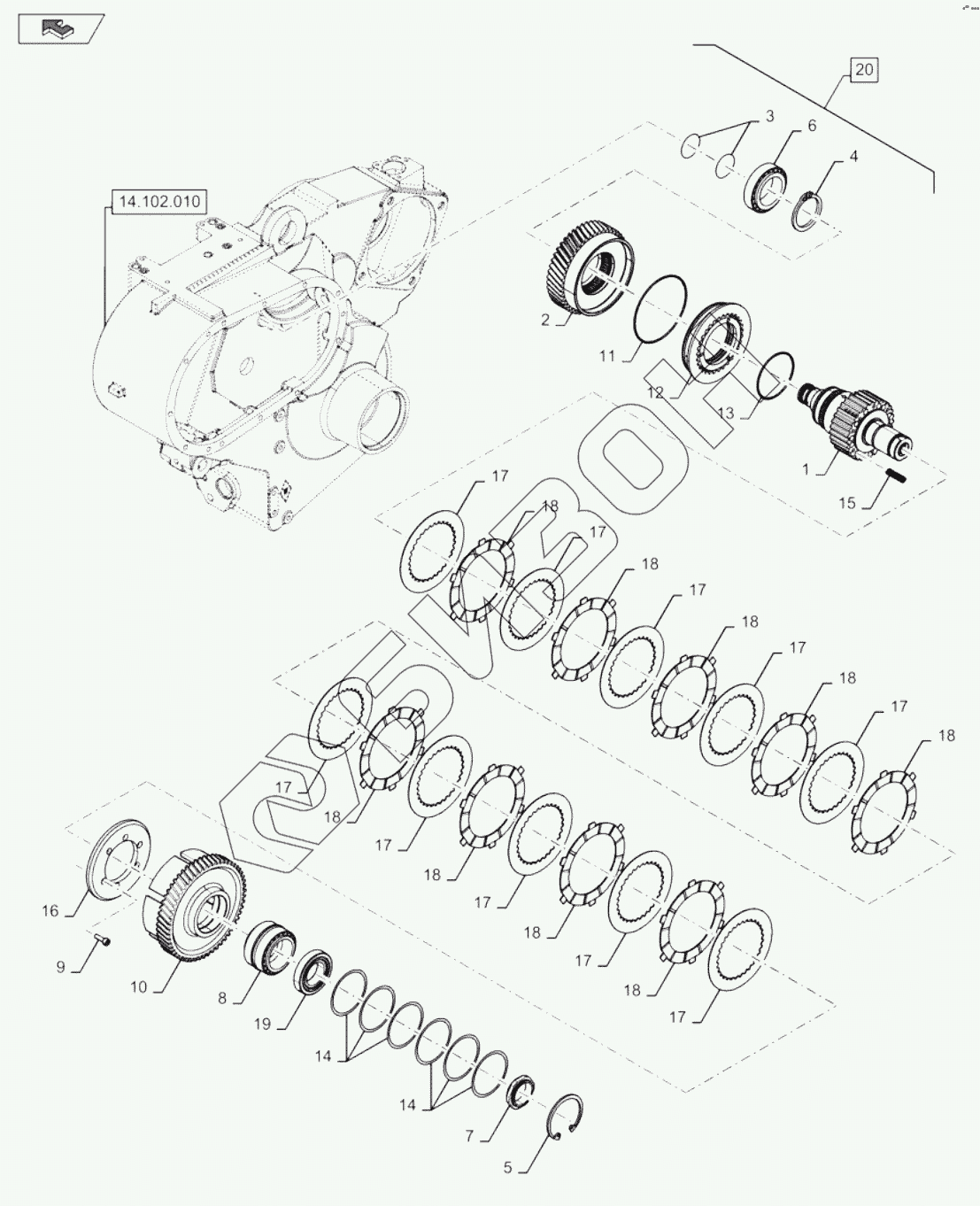

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 84126633 Shaft
Загрузка ...
2 84172181 Main shaft
Загрузка ...
2 84147918 Gear
Загрузка ...
3 87284622 Sealing ring
Загрузка ...
4 370009 Snap ring
Загрузка ...
5 86623594 Snap ring
Загрузка ...
6 87668908 Tapered bearing
Загрузка ...
7 86623580 Lock nut
Загрузка ...
8 86623591 Tapered bearing
Загрузка ...
9 9706749 Hex soc screw
Загрузка ...
10 86623557 Gear
Загрузка ...
10 84147920 Gear
Загрузка ...
11 86623819 Sealing ring
Загрузка ...
12 87284730 Piston
Загрузка ...
13 86623818 Sealing ring
Загрузка ...
14 86623722 Shim kit
Загрузка ...
15 87328036 Compression spring
Загрузка ...
16 NSS Yoke
Загрузка ...
16 86623620 End plate
Загрузка ...
17 86623621 Clutch plate
Загрузка ...
18 86623622 Clutch plate
Загрузка ...
19 86570632 Tapered bearing
Загрузка ...
20 84186306 Clutch input shaft
Загрузка ...
20 84185413 Clutch input shaft
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
