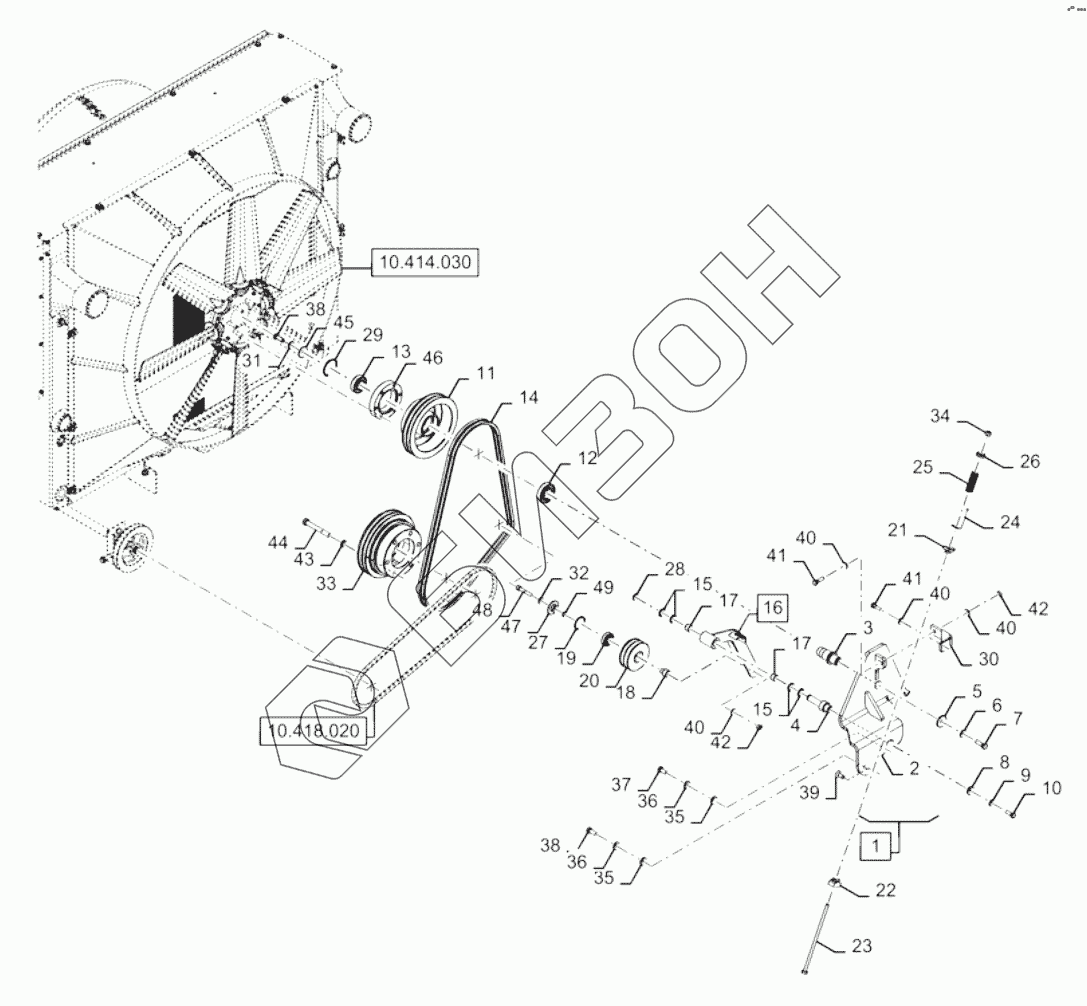

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). FAN DRIVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
38
39
40
40
40
40
41
41
42
42
43
44
45
46
47
47
48
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | NS | Not serviced |
Загрузка ...
|
|
| 2 | 84168719 | Support |
Загрузка ...
|
|
| 3 | 84319293 | Shaft |
Загрузка ...
|
|
| 4 | 87758531 | Shaft |
Загрузка ...
|
|
| 5 | 395606 | Washer |
Загрузка ...
|
|
| 6 | 140046 | Belleville washer |
Загрузка ...
|
|
| 7 | 300389 | Болт |
Загрузка ...
|
|
| 8 | 86592700 | Плоская шайба |
Загрузка ...
|
|
| 9 | 140045 | Belleville washer |
Загрузка ...
|
|
| 10 | 43140 | BOLT |
Загрузка ...
|
|
| 11 | 84318688 | Pulley |
Загрузка ...
|
|
| 12 | 84438926 | Ball bearing |
Загрузка ...
|
|
| 13 | 210043 | Ball bearing |
Загрузка ...
|
|
| 14 | 84336005 | Set of 2 belts |
Загрузка ...
|
|
| 15 | 443434 | Lock washer |
Загрузка ...
|
|
| 16 | 87758481 | Support |
Загрузка ...
|
|
| 17 | 382974 | Bushing |
Загрузка ...
|
|
| 18 | 84071567 | Spacer |
Загрузка ...
|
|
| 19 | 727874 | Ball bearing |
Загрузка ...
|
|
| 20 | 84072747 | Pulley |
Загрузка ...
|
|
| 21 | 442398 | Guide |
Загрузка ...
|
|
| 22 | 754131 | Guide |
Загрузка ...
|
|
| 23 | 84077701 | Bolt |
Загрузка ...
|
|
| 24 | 913108 | Indicator |
Загрузка ...
|
|
| 25 | 9817602 | Spring |
Загрузка ...
|
|
| 26 | 356728 | Cup |
Загрузка ...
|
|
| 27 | 300647 | RING |
Загрузка ...
|
|
| 28 | 370024 | Circlip |
Загрузка ...
|
|
| 29 | 370012 | Ring |
Загрузка ...
|
|
| 30 | 84163051 | Support |
Загрузка ...
|
|
| 31 | 140046 | Belleville washer |
Загрузка ...
|
|
| 32 | 140045 | Belleville washer |
Загрузка ...
|
|
| 33 | 84157642 | Pulley |
Загрузка ...
|
|
| 34 | 412141 | NUT |
Загрузка ...
|
|
| 35 | 378245 | Washer |
Загрузка ...
|
|
| 36 | 140046 | Belleville washer |
Загрузка ...
|
|
| 37 | 300388 | Bolt |
Загрузка ...
|
|
| 38 | 9706687 | Bolt |
Загрузка ...
|
|
| 39 | 84037971 | Hex soc screw |
Загрузка ...
|
|
| 40 | 140045 | Belleville washer |
Загрузка ...
|
|
| 41 | 9706704 | Bolt |
Загрузка ...
|
|
| 42 | 100016 | Гайка |
Загрузка ...
|
|
| 43 | 140030 | Lock washer |
Загрузка ...
|
|
| 44 | 300812 | Bolt |
Загрузка ...
|
|
| 45 | 84338318 | Spacer |
Загрузка ...
|
|
| 46 | 84368355 | Spacer |
Загрузка ...
|
|
| 47 | 140198 | Washer |
Загрузка ...
|
|
| 47 | 84513323 | Bushing |
Загрузка ...
|
|
| 48 | 120115 | Bolt |
Загрузка ...
|
|
| 48 | 14308120 | Hex soc screw |
Загрузка ...
|
|
| 48 | 412412 | Hex soc screw |
Загрузка ...
|
|
| 49 | 449267 | Bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
